采购GU高真空球阀时，经常会出现一种情况：口径已经确定，比如都是DN25，但供应商还是会继续问一句：“需要什么连接方式？”很多人会觉得，只要DN一样，接口无非是换个法兰而已。

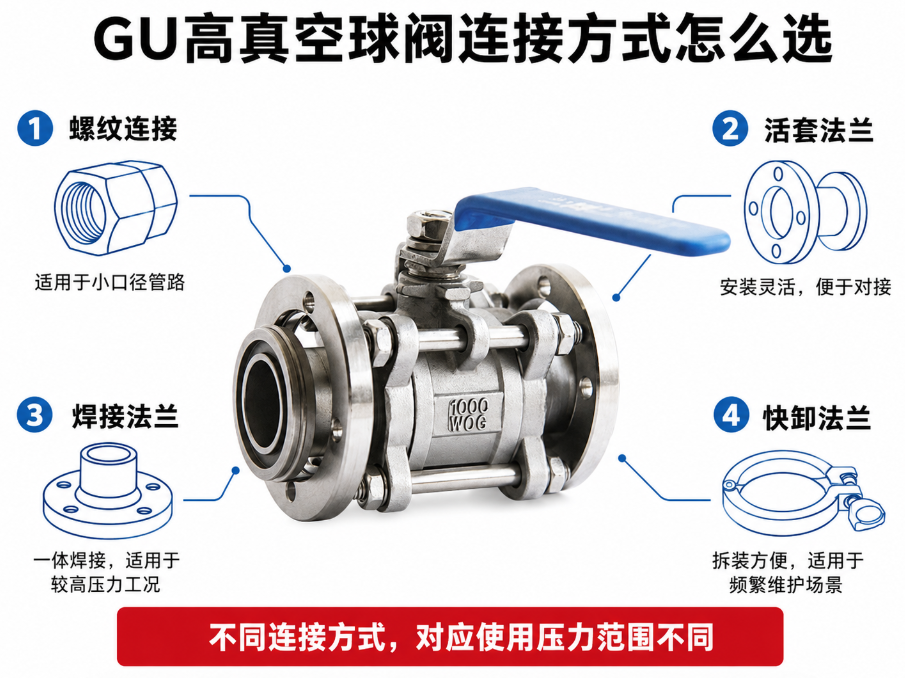

实际上，GU高真空球阀有螺纹连接、活套法兰、焊接法兰和快卸法兰，不仅外形尺寸不同，对应的使用压力范围也并不完全一致。所以连接方式并不是安装时才考虑的问题，而应该在选型阶段就确认。
一、为什么同一个GU型号要设计多种连接方式？
GU型的作用是接通或切断真空、压力系统管路中的气流。
但不同设备的管路接口形式并不统一。
有的设备原本采用螺纹管路，有的采用真空快卸连接，还有的使用法兰系统。因此产品资料分别给出了不同结构和尺寸表，包括螺纹型、活套法兰型以及快卸法兰型等规格。
这说明GU并不是“一个阀门换几个接头”这么简单。
实际采购时应该同时确认：
DN口径 + 连接形式 + 连接标准 + 安装尺寸。
特别是旧设备更换项目，如果只根据原阀铭牌上的DN采购，很可能出现阀门通径一致，但现场接口无法直接对应的问题。
二、螺纹连接GU球阀适合怎么看？
螺纹连接规格采用GU-10(G)、GU-16(G)、GU-20(G)等型号形式，并给出了对应的螺纹尺寸G、阀门高度H、手柄长度E以及结构长度L。
它的特点首先体现在接口本身采用螺纹结构。
因此如果现场原管路就是相应螺纹接口，这种结构更容易直接按照原管路形式进行匹配。
不过，不能看到DN25就默认螺纹尺寸一定相同。
例如在旧设备替换时，更稳妥的办法是同时核对：
DN、公称连接螺纹、结构长度以及现场安装空间。
螺纹连接对应的使用压力范围为：
1.6×10⁶～1.3×10⁻⁴Pa。
所以如果系统同时涉及正压和真空运行，压力范围也应该一起确认。
三、活套法兰为什么要单独确认？
GU系列给出了活套法兰连接（GB6070、JB919）。与固定连接形式相比，活套法兰在结构上属于独立的连接方案，因此其外形尺寸表也单独列出，而不能直接套用其他GU规格。活套法兰使用压力范围为：0.6×10⁶～1.3×10⁻⁴Pa。
这里值得注意的是，它与螺纹连接的正压端范围不同。这正好说明一个问题：连接形式不能脱离压力工况单独选择。
如果原设备使用的是活套法兰，更换时建议继续核对法兰标准、外径、孔距以及结构长度，而不是看到GU-50就直接采购另一种连接形式。
四、焊接法兰和活套法兰不能只看“都有法兰”
焊接法兰（GB6070、JB919）其使用压力范围为：1.6×10⁶～1.3×10⁻⁴Pa。
也就是说，虽然活套法兰和焊接法兰都属于法兰连接，但产品资料给出的使用压力范围并不相同。因此采购时只写“法兰GU球阀”仍然不够明确。更建议写清：GU高真空球阀 + DN规格 + 活套法兰或焊接法兰 + 对应标准。这样才能减少后续尺寸和结构确认中的误差。
五、快卸法兰为什么在真空设备里比较常见？
快卸法兰采用 GB4982，型号表中可以看到GU-10(KF)、GU-16(KF)、GU-25(KF)、GU-32(KF)、GU-40(KF)、GU-50(KF)等规格。
这类结构拥有独立的连接尺寸和使用范围。其给出的使用压力范围为：0.1×10⁶～1.3×10⁻⁴Pa。
因此，如果设备原管路采用GB4982快卸连接，选型时就应该继续按相应快卸规格核对，而不是把普通法兰GU直接当成替代品。
尤其在维修替换时，现场最好提供原接口照片和尺寸。
六、为什么“DN一样”还可能装不上？
这个问题很容易被采购忽略。
DN主要描述公称通径，并不能完整描述一台阀门的连接结构。
同样DN25的GU球阀，根据不同连接形式，可能对应不同的：
接口尺寸、法兰外径、结构长度以及整体安装尺寸。
所以旧阀替换时，比“报DN”更有效的方法是：
提供原阀型号；
提供接口正面和侧面照片；
测量连接外径或螺纹规格；
测量两端之间的结构长度；
确认现场是否允许调整管路。
这样可以减少买回来以后才发现尺寸不对应的情况。
七、GU连接方式应该按什么顺序选？
实际选型可以按照这样的顺序：

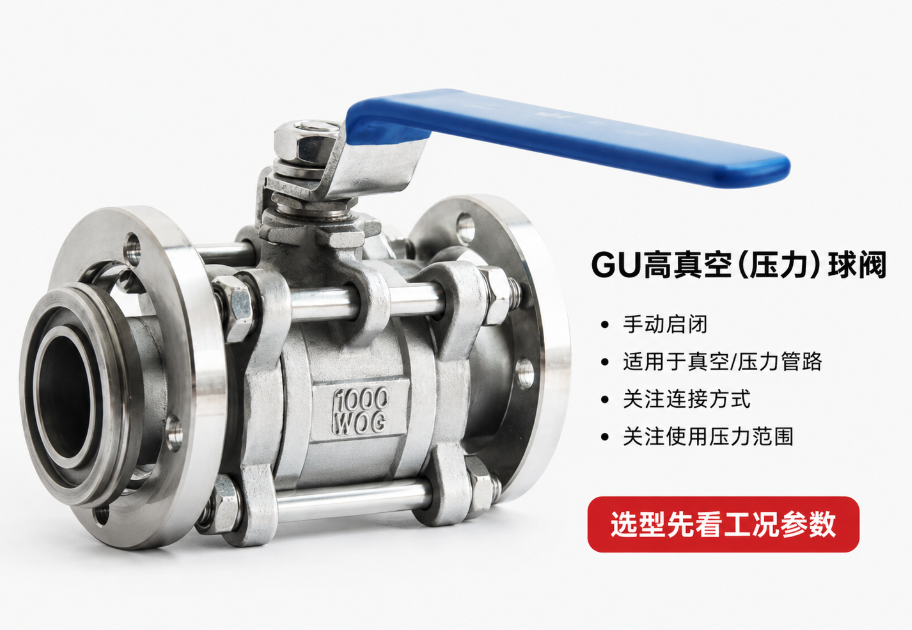

先确认系统压力和真空工况，再确定原管路连接标准，然后核对DN和安装尺寸，最后确认密封材料和温度条件。
而不是反过来：
先确定DN → 随便选择一种连接方式 → 到现场再想办法改管道。
GU不同连接形式对应的压力范围并不完全一致，所以连接方式实际上也是工况参数的一部分。
如果是一台新设备，可以根据整套管路设计确定连接形式；如果是旧阀更换，则更建议优先保持与原系统连接标准一致，再核对具体尺寸和使用条件。
GU高真空（压力）球阀选型真正要解决的，不是“DN多少能不能装”，而是阀门连接结构、压力范围和原管路系统能不能对应。
把这几个条件在采购前确认清楚，比阀门到现场以后再改接口更省事。
