很多人第一次看到GU高真空（压力）球阀这个名称，会有一个疑问：既然是真空球阀，为什么产品名称里还带着“压力”两个字？原因在于，这类阀门并不是只能工作在抽真空状态。产品有不同连接形式，对应的使用压力范围从正压一直延伸到 1.3×10⁻⁴Pa。因此，判断GU球阀是否适合某套设备，不能只看“真空球阀”四个字，还要结合系统实际压力范围和连接方式。
一、GU高真空球阀主要解决什么问题？

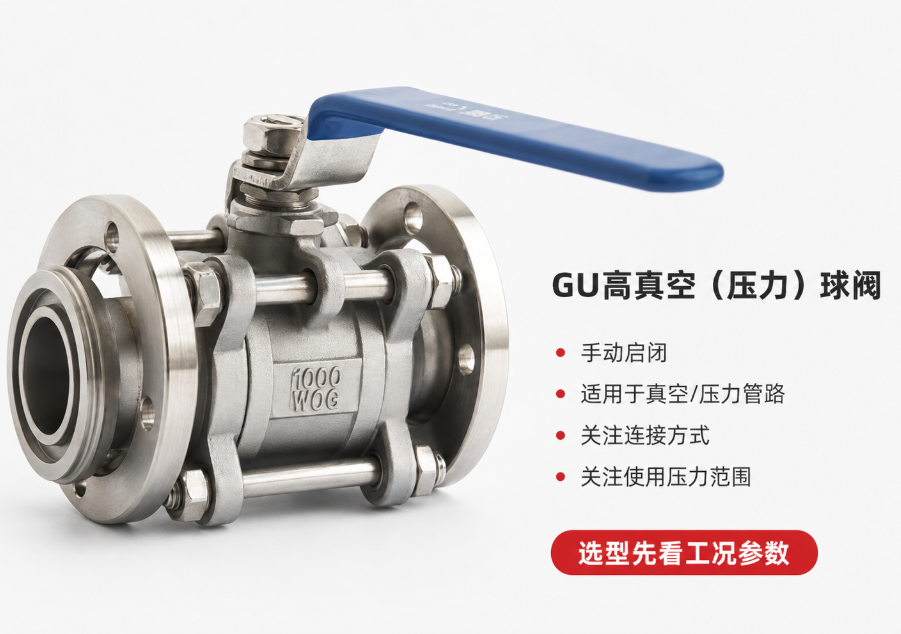

GU型用于接通或切断真空（压力）系统管路中的气流。从结构上看，它仍然采用球阀旋转启闭方式，通过手柄带动球体转动完成开关。
球阀这种结构的特点是启闭路径比较直接，操作时通常只需要进行旋转，因此在需要人工控制管路通断的真空设备中比较常见。产品的应用方向包括真空设备以及乳品、酿酒、生物工程、食品、制药、饮料、化工等领域。实际选型时，仍然应以具体介质、温度、压力和设备要求为准。但真正值得关注的地方，并不是“它是不是球阀”，而是GU这一系列内部就存在多种不同连接形式。

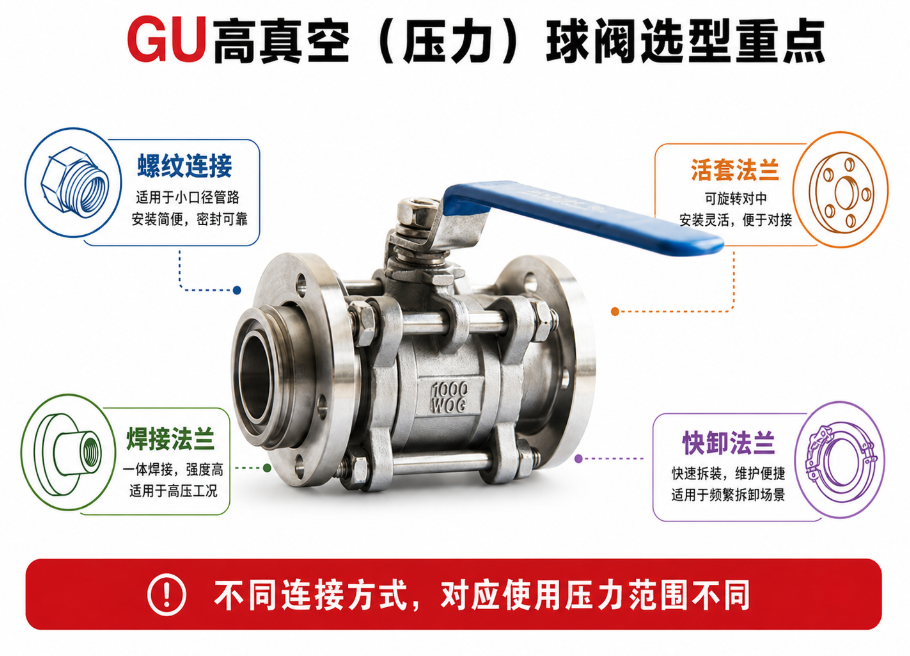

二、同样叫GU，连接方式并不只有一种
GU系列连接方式包括：
螺纹连接、活套法兰连接、焊接法兰连接、快卸法兰连接。
螺纹连接更适合本身采用螺纹接口的管路；
活套法兰便于管路安装和拆装；
焊接法兰适合需要相应焊接连接结构的系统；
快卸法兰采用GB4982连接形式，更容易和相应真空快卸管路系统配套。
所以如果原设备上使用的是KF类快卸连接，却采购了一台相同DN的螺纹型GU球阀，即使公称通径一样，现场也无法直接按照原接口安装。
DN相同，只能说明通径相近，并不能说明连接尺寸相同。
三、为什么连接方式还会影响使用压力范围？
这一点是GU选型中比较容易被忽视的。不同连接形式对应的使用压力范围并不完全一样：
活套法兰（GB6070、JB919）：0.6×10⁶～1.3×10⁻⁴Pa
焊接法兰（GB6070、JB919）：1.6×10⁶～1.3×10⁻⁴Pa
快卸法兰（GB4982）：0.1×10⁶～1.3×10⁻⁴Pa
螺纹连接：1.6×10⁶～1.3×10⁻⁴Pa
也就是说，不能简单理解为：“反正都是GU，换一种接口也一样。”接口改变以后，产品资料对应的使用范围也可能发生变化。
这也是为什么询价时除了DN，还要把正常工作压力、需要达到的真空状态以及连接标准一起提供。
四、真空球阀关闭以后，为什么还要看漏率？
真空系统和普通压力管道有一个明显区别：很多时候系统关心的不只是阀门有没有机械关闭，而是关闭以后外界气体进入系统的程度。
GU产品资料给出的阀门漏率指标为：
≤1.3×10⁻⁴Pa·L/s。
因此，当设备出现“手柄已经关到底，但真空度保持不住”的问题时，不应该只判断球体有没有旋转90°。
还需要继续检查：
密封件是否老化；
阀座是否存在污染或异物；
连接部位是否泄漏；
实际温度是否适合当前密封材料；
泄漏点究竟来自阀门本体还是其他真空管路。
对于真空设备来说，机械上的关闭状态与真空意义上的密封状态并不是完全相同的判断维度。
五、PTFE、丁腈橡胶、氟橡胶和PPL为什么不能随便替换？
GU产品资料列出的密封材料包括：
PTFE、NBR丁腈橡胶、Viton氟橡胶以及PPL。阀体、阀盖和阀杆则注明采用不锈钢。
这意味着同样一台GU球阀，根据实际工况，密封配置可能不同。
选密封件时至少要结合：
介质是什么、工作温度是多少、是否存在腐蚀性、设备对真空密封有什么要求。
产品的适用温度达到 -30～+150℃，并单独标出了PPL密封对应的温度信息。实际采购时，建议进一步按具体密封配置确认，而不是只根据“耐温多少”一个数字直接决定材料。
六、GU高真空球阀询价时，建议一次提供哪些参数？
如果希望减少来回确认，可以把下面这些信息一起提供：
1. DN公称通径
例如DN25、DN40、DN50。
2. 连接形式
螺纹、活套法兰、焊接法兰还是快卸法兰。
3. 系统工作压力范围
既要说明正常正压条件，也要说明设备需要达到的真空状态。
4. 工作介质
空气、气体或其他工艺介质。
5. 工作温度
包括正常温度以及运行过程中可能出现的温度变化。
6. 密封材料要求
如果原设备已有明确材料，替换时更要确认。
7. 原阀门连接尺寸
特别是旧设备替换项目，只说“原来也是DN50”通常不够。
GU高真空（压力）球阀看起来是一台结构并不复杂的手动球阀，但它的选型实际上同时涉及真空性能、正压范围、连接标准、密封材料和安装尺寸。所以这类阀门真正容易选错的地方，往往不是DN口径，而是看到“GU高真空球阀”几个字以后，就默认不同连接形式可以直接互换。对于真空系统，更合适的思路是：先确认工况，再确认连接结构，最后匹配具体规格
