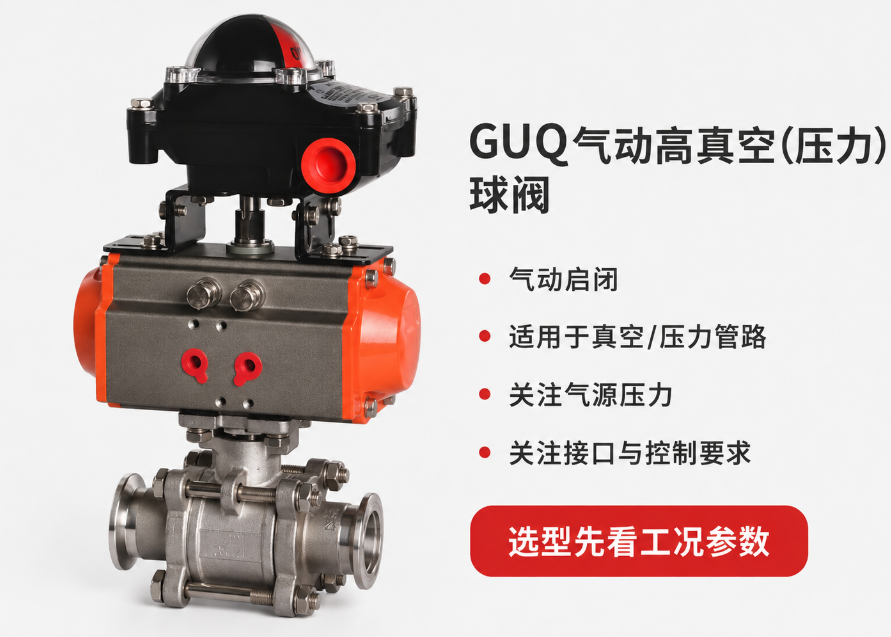

GU手动高真空球阀上是一根操作手柄，到了GUQ型，手柄位置换成了气动执行机构。从外形上看，这种变化似乎只是把人工操作改成了自动操作，但真正放到真空设备里使用时，GUQ的选型项目反而更多了。GUQ通过电磁换向阀改变气路方向，控制执行气缸驱动球阀动作，从而接通或切断真空、压力系统管路中的介质。同时可以根据控制需要配置反馈信号装置和电气阀门定位器。所以，一台GUQ能不能用于某套设备，不能只判断“现场有没有压缩空气”。
一、GUQ和GU的主要变化，不只是少了一根手柄
GU采用人工操作，而GUQ将启闭动力交给了气动执行机构。
它的基本动作链可以理解成：
控制信号 → 电磁换向阀动作 → 气路改变 → 气缸动作 → 阀杆转动 → 球体完成启闭。
这意味着GUQ进入自动化系统以后，涉及的不再只是阀门本体，还包括：
气源；
气动执行器；
电磁换向阀；
控制信号；
必要时的阀位反馈。
任何一个环节出现异常，都可能表现为“球阀打不开”“关不到位置”或者动作状态与控制系统显示不一致。
因此，现场出现GUQ动作异常时，只检查球阀本体往往还不够。

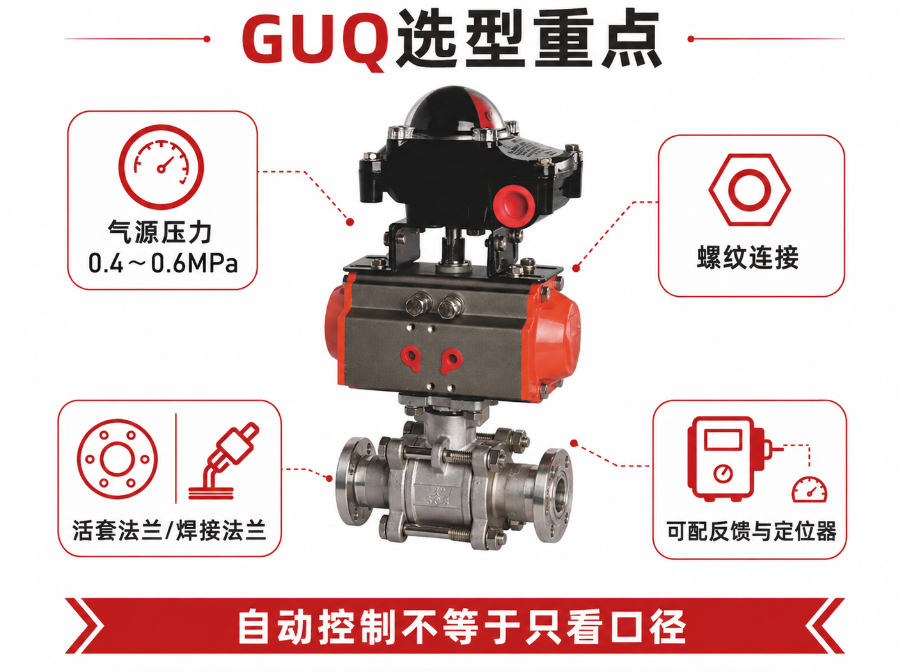

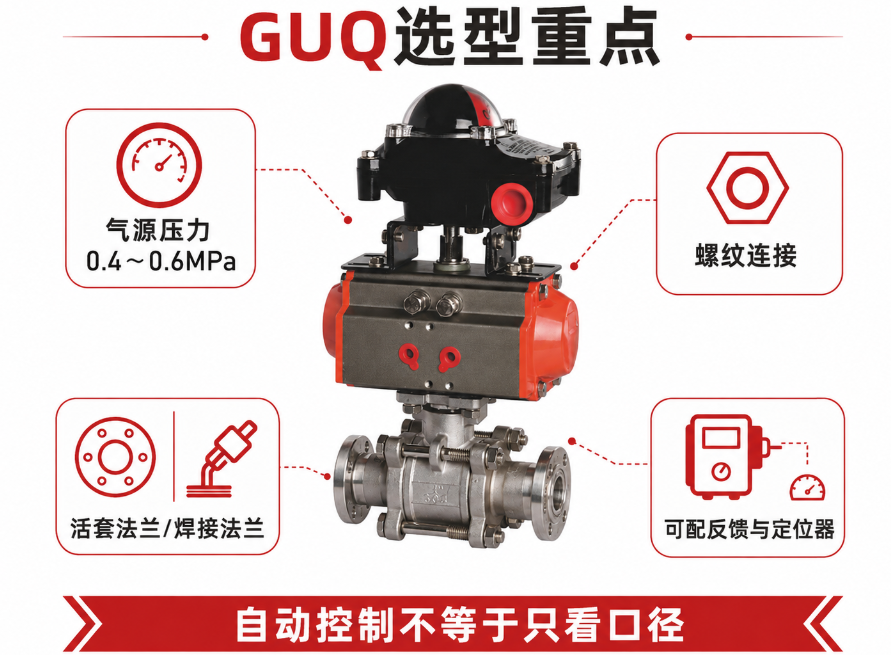

二、气源压力为什么必须在选型阶段确认？
GUQ产品资料明确给出了：
气源压力：0.4～0.6MPa。
这个参数直接关系到气动执行机构能否按照设计状态动作。
比如一套设备的压缩空气系统名义上“有气”，但运行高峰时实际供气明显下降，就可能出现：
执行器动作速度发生变化；
阀门启闭时间变长；
动作过程中出现停顿；
阀杆没有完成整个旋转行程。
所以采购GUQ时，最好不要只填写“气动”。
还应确认现场：
正常供气压力是多少；运行过程中是否稳定；气源是否经过过滤和调压。
这里需要注意，产品资料给出了0.4～0.6MPa的气源条件，并不意味着现场通过随意提高气压就可以解决所有动作问题。
如果阀门卡涩或执行机构本身存在异常，更合适的做法还是先查明原因。
三、为什么GUQ仍然不能只按DN口径购买？
GUQ沿用了多种连接形式。螺纹连接、活套法兰、焊接法兰以及快卸法兰。因此“GUQ DN50”仍然不是一个完整的采购条件。
同样是DN50：
可能是螺纹接口；
可能采用GB6070法兰；
也可能是GB4982快卸连接。
这些结构的接口形式、外形尺寸以及结构长度都存在差异。
对于新设备，要按照管路设计确定接口；对于旧设备替换，则建议优先核对原阀型号、接口照片和实际尺寸。
四、不同连接形式，对应的使用压力范围也不同
GUQ这一点与前面的GU手动系列相似。
产品资料给出的范围分别为：
| 连接形式 | 产品资料给出的使用压力范围 |
|---|---|
| 活套法兰（GB6070） | 0.6×10⁶～1.3×10⁻⁴Pa |
| 焊接法兰（GB6070） | 1.6×10⁶～1.3×10⁻⁴Pa |
| 快卸法兰（GB4982） | 0.1×10⁶～1.3×10⁻⁴Pa |
| 螺纹连接 | 1.6×10⁶～1.3×10⁻⁴Pa |
也就是说，GUQ虽然都属于“气动高真空球阀”，但换了连接结构之后，资料中对应的正压端范围也可能发生变化。
这也是为什么真正做选型时，要把：连接方式 + 工作压力 + 真空工况放在一起看。而不是先把阀门口径定下来，再随意选择一个接口。
五、GUQ为什么还要关注阀门漏率？
GUQ阀门漏率为：
≤1.3×10⁻⁴Pa·L/s。
这一参数说明GUQ并不是因为增加了气缸，就变成了普通的自动球阀。
它仍然承担真空管路的隔离和切断任务。
因此现场判断GUQ是否工作正常时，需要区分两个状态：
第一种：执行机构已经动作。
第二种：阀门关闭以后，系统真空密封状态符合设备要求。
两者并不是同一个概念。
比如气缸已经完成90°旋转，但如果阀座、球体密封或管路连接位置存在泄漏，真空度仍可能达不到设备要求。
所以出现“气动阀已经关闭，但真空保持不住”时，继续增加气缸输出力并不一定能够解决问题。
六、密封材料应该在什么时候确定？
GUQ主要密封材料包括：PTFE、NBR丁腈橡胶、Viton氟橡胶、PPL。阀体、阀盖和阀杆则标注为不锈钢。适用温度信息为 -30～+150℃，并对PPL密封进行了相应标注。所以询价时只说：“我要一个不锈钢GUQ。”信息还是不完整。真正决定密封配置的，还包括：
介质；
温度；
真空状态；
压力条件；
原设备密封材料。
尤其是旧设备替换，不建议仅根据外观看密封材料。
七、什么时候值得增加阀位反馈？
GUQ可以配置反馈信号装置。
这一配置对于自动化设备比较有意义。
因为控制柜给电磁阀发送“关闭”指令，只能证明控制命令已经发出。
中间还有：
电磁阀换向；
气缸动作；
传动机构转动；
球体到达关闭位置。
如果系统后续动作必须建立在“GUQ已经关到位”的基础上，那么单纯依靠控制命令并不能反映实际阀位。
增加反馈后，控制逻辑可以变成：
发出关闭指令 → GUQ动作 → 收到关到位信号 → 再执行下一步。
这种方式更适合真空泵、阀门和工艺设备之间存在联锁关系的系统。
八、电气阀门定位器又是干什么的？
GUQ可以选配电气阀门定位器。
这里需要和普通的开、关反馈区分开。
如果设备只需要：
全开；
全关；
那么开关型控制已经是一类需求。
如果控制系统需要进一步对阀门位置进行控制，那么定位器则属于另一种控制配置。
因此采购时可以提前说明：
设备只是开关切断，还是控制系统对阀位有其他要求。
所以如果项目确实需要定位控制，相关信号制式和控制要求还需要在具体配置时进一步确认，而不能仅根据这一页资料自行确定。
九、GUQ更适合哪些系统？
产品应用方向包括真空、乳品、酿酒、生物工程、食品、制药、饮料、化妆品以及化工等领域。
从其结构和驱动方式来看，GUQ相比手动GU更适合需要：
远程启闭；
自动控制；
设备联锁；
减少人工现场操作；的真空或压力管路。但具体能否使用，仍然应该回到实际工况，而不是仅根据行业名称决定。
十、询价GUQ时建议一次提供这8项信息
为了减少选型来回确认，可以直接提供：
1. DN公称通径
例如DN25、DN40、DN50。
2. 连接形式
螺纹、活套法兰、焊接法兰还是快卸法兰。
3. 系统压力范围
包括正压运行条件。
4. 需要达到的真空状态
5. 工作介质及温度
6. 现场气源压力
产品资料要求0.4～0.6MPa。
7. 是否需要阀位反馈
8. 是否涉及定位控制
这样选出来的GUQ，才是把阀门本体、执行机构和自动化要求放在同一个系统里考虑。
GUQ气动高真空（压力）球阀与GU手动型相比，核心变化并不只是“把手柄换成气缸”。
真正增加的是一整套气动控制条件。
所以选型时，除了真空、压力、密封和连接结构，还要把气源以及反馈控制一起考虑进去。
