一、GIQ型气动高真空蝶阀是什么？

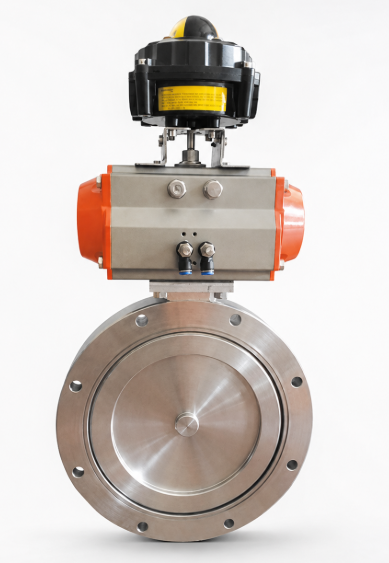

GIQ型气动高真空蝶阀是一种用于真空管路系统中的自动控制阀门，主要作用是接通、切断或调节真空管道中的气体流通。从图片可以看出，该阀门由下部蝶阀阀体、中部连接支架以及上部气动执行器组成，整体结构紧凑，适合安装在真空设备、真空炉、真空泵站、真空镀膜设备以及各类真空管路系统中。它与普通蝶阀大的区别在于：GIQ型气动高真空蝶阀更注重真空密封性能，适用于空气及非腐蚀性气体介质，在真空系统中能够实现快速启闭和远程自动控制。
二、GIQ型气动高真空蝶阀的工作原理
GIQ型气动高真空蝶阀通过压缩空气作为动力源。当控制系统发出开阀或关阀信号后，电磁阀改变压缩空气的进入方向，推动气动执行器内部活塞运动，再通过传动机构带动阀杆旋转。
阀杆与蝶板连接，当阀杆旋转90°时，蝶板随之完成开启或关闭动作：
蝶板与管道方向平行时，阀门开启，气体可以通过；
蝶板与管道方向垂直时，阀门关闭，切断管路气流；
通过控制开度，也可在一定范围内实现流量调节。
这种结构启闭速度快，动作稳定，适合需要频繁启停和自动化控制的真空系统。
三、结构组成与材料特点
从产品图可以看出，GIQ型气动高真空蝶阀主要由以下几部分组成：
1、气动执行器
顶部为气动执行器，是阀门自动启闭的动力部分。执行器接收压缩空气后输出旋转扭矩，带动阀门完成开关动作。相比手动蝶阀，气动执行方式更适合自动化生产线和集中控制系统。
2、阀体
阀体通常采用碳钢或不锈钢材料制造。碳钢适合一般工况，不锈钢则更适合对洁净度、防锈性和耐腐蚀性要求较高的真空系统。
3、蝶板
蝶板是控制气体通断的核心部件。阀门关闭时，蝶板与密封圈贴合，实现真空管路密封；开启时，蝶板旋转到通道方向，降低气流阻力。
4、密封件
图片中标注密封件材料可选丁腈橡胶、氟橡胶等。不同密封材料适用温度和介质环境不同：
丁腈橡胶密封：适合常规空气、一般非腐蚀性气体；
氟橡胶密封：耐温性能更好，适合温度较高或工况要求更高的场合。
四、主要技术性能
根据图片中的技术参数，GIQ型气动高真空蝶阀具有以下性能特点：
适用压力范围宽
可用于高真空系统，适合真空管路中气体的接通和切断。
泄漏率低
真空蝶阀对密封要求较高，GIQ型结构能够满足真空系统对气密性的基本要求。
介质温度适应性较好
丁腈橡胶密封一般适用于约-25℃至+80℃；氟橡胶密封可适用于约-30℃至+150℃。
气源压力稳定
常用气源压力为0.4—0.8MPa，适合大多数工业现场压缩空气系统。
安装方向灵活
图片参数显示安装位置可任意，说明该类阀门在管路布置上适应性较强。
控制电压可选
常规电源为AC220V/50Hz，也可根据需要选择AC110V、DC24V、DC12V等控制电压。
五、GIQ型气动高真空蝶阀的规格范围

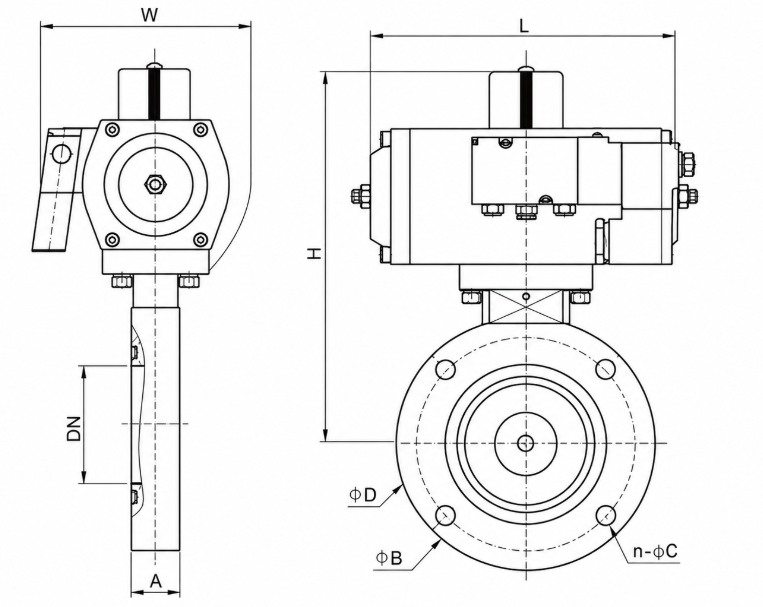

图片右侧尺寸表显示，该阀门规格覆盖较广，常见口径包括：
DN25、DN32、DN40、DN50、DN63、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN400、DN500、DN600、DN800等。
小口径多用于实验设备、真空管道支路或小型真空系统；大口径则常用于真空泵站、真空炉、真空干燥设备以及大型真空管网。
选型时不能只看口径，还需要结合管道连接尺寸、执行器扭矩、气源压力、介质温度和密封材料综合判断。
六、GIQ型气动高真空蝶阀适用于哪些工况？
GIQ型气动高真空蝶阀主要适用于以下场合：
真空镀膜设备：用于控制真空腔体与管路之间的气体通断。
真空泵站系统：安装在真空泵进口、主管路或支管路上，实现自动切换和保护。
真空干燥设备：用于控制抽真空过程中的气流通道。
真空炉、热处理设备：可配合控制系统完成抽真空、保压、放气等流程。
科研实验真空系统：适合需要远程控制、快速启闭和密封可靠的真空实验管路。
电子、半导体、化工非腐蚀性气体管路：在洁净和自动化要求较高的系统中也有较多应用。
七、选型注意事项
选购GIQ型气动高真空蝶阀时，应重点关注以下几个方面：
1、确认阀门口径
阀门DN口径应与现场管道规格一致，避免出现连接尺寸不匹配的问题。
2、确认真空等级
不同真空系统对泄漏率和压力范围要求不同。用于高真空系统时，应重点核对阀门的限压力和密封性能。
3、确认密封材料
常温空气系统可选丁腈橡胶；温度较高或工况要求更高时，建议选择氟橡胶密封。
4、确认连接方式
GIQ型气动高真空蝶阀常见为法兰连接或真空标准连接，采购前需核对现场法兰标准和安装尺寸。
5、确认控制方式
如果需要接入PLC或自动控制系统，应提前确认电磁阀电压、反馈信号、防爆要求以及是否需要开关到位信号。
6、确认气源条件
现场压缩空气压力一般应稳定在0.4—0.8MPa，气源过低会导致阀门动作不到位，影响启闭可靠性。
八、安装与维护建议
GIQ型气动高真空蝶阀虽然安装方向较灵活，但实际安装时仍建议注意以下几点：
安装前清理管道内部杂质，避免焊渣、铁屑损伤密封面。
法兰连接时应保证两端管道同轴，避免阀体受力变形。
气源应保持干燥洁净，建议配置过滤减压阀。
定期检查电磁阀、气管接头和执行器是否漏气。
长期停用后重新启动，应先进行手动或低压试动作，确认阀门动作正常。
若发现真空度下降，应重点检查密封圈、法兰垫片和阀板密封面。
九、总结
GIQ型气动高真空蝶阀是一种适用于真空系统的自动控制阀门，具有结构紧凑、启闭迅速、密封性能好、安装灵活、自动化程度高等特点。它通过气动执行器驱动蝶板旋转，实现真空管路中气体的接通与切断，广泛应用于真空泵站、真空镀膜、真空炉、真空干燥、实验设备和工业自动化真空系统中。在实际选型时，应重点关注口径、真空压力范围、密封材料、气源压力、控制电压和连接尺寸。只有阀门参数与现场工况匹配，才能保证真空系统长期稳定、安全运行。
