ZFQ-II防爆阻火呼吸阀工作原理、技术参数及安装维护说明

一、ZFQ-II防爆阻火呼吸阀是什么？

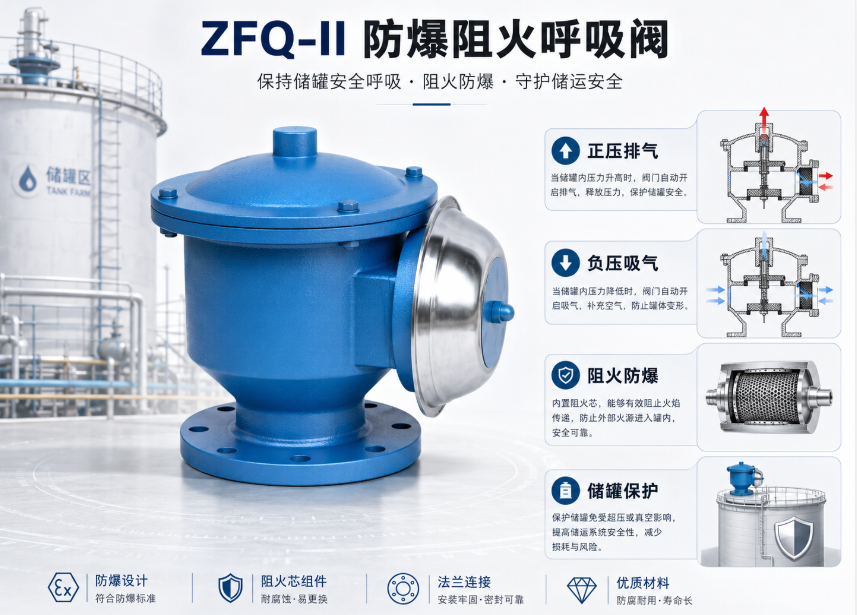

ZFQ-II防爆阻火呼吸阀是一种安装在储罐顶部的安全保护阀门，主要用于石油、化工、燃油、溶剂、轻质油品等储罐系统。它将呼吸阀与阻火器功能结合在一起，既能调节罐内压力，又能阻止外部火焰进入罐内，是储罐安全系统中非常重要的一类阀门。普通呼吸阀主要解决储罐“吸气”和“呼气”问题，而ZFQ-II防爆阻火呼吸阀在此基础上增加了阻火结构。当储罐内部压力升高时，阀门自动打开排气；当罐内形成负压时，阀门自动吸入空气，避免储罐被吸瘪。同时，阻火元件可以对外部火焰起到阻隔作用，降低火焰回传风险。

二、ZFQ-II防爆阻火呼吸阀工作原理

储罐在进料、出料、温度变化或介质挥发时，罐内压力会不断变化。ZFQ-II防爆阻火呼吸阀就是通过阀盘、阀座、阻火芯和防雨结构的配合，实现自动启闭。当储罐进料或温度升高时，罐内气体膨胀，压力逐渐上升。当压力达到设定正压值时，呼吸阀的压力阀盘被顶开，罐内气体向外排出，防止储罐超压。当储罐出料或温度下降时，罐内会形成负压。当负压达到设定值时，真空阀盘自动打开，外部空气进入罐内，平衡罐内外压力，避免储罐变形或吸瘪。如果外部出现火焰、火花或回火风险，阀门内部的阻火结构可以利用狭窄通道吸收热量，使火焰无法继续传播，从而起到阻火、防爆保护作用。

三、主要技术参数

根据图片资料，ZFQ-II防爆阻火呼吸阀常见操作压力如下：

不同储罐介质、容积、设计压力和工况条件不同，所选压力等级也不同。选型时不能只看口径，还要结合储罐设计压力、呼吸量、介质性质和安全规范综合判断。

四、ZFQ-II防爆阻火呼吸阀结构特点

ZFQ-II防爆阻火呼吸阀通常由阀体、阀盖、压力阀盘、真空阀盘、阀座、防雨罩、阻火层、法兰接口等部分组成。

它的特点主要有以下几个方面：

第一，结构紧凑。呼吸功能和阻火功能集成在一台设备上，减少了单独安装呼吸阀和阻火器的复杂度。

第二，自动启闭。阀门不需要外接电源，也不需要人工频繁操作，依靠罐内压力变化自动工作。

第三，安全性较高。正常情况下阀盘保持密封，可以减少介质挥发损失；压力异常时及时开启，保护储罐安全。

第四，具备阻火能力。内部阻火元件可以有效降低火焰回传风险，适合易燃易爆介质储罐使用。

第五，维护相对方便。阀盖可拆卸，便于检查阀盘、阀座、阻火芯和密封面状态。

五、ZFQ-II防爆阻火呼吸阀适用场景

ZFQ-II防爆阻火呼吸阀主要适用于固定顶储罐、低压储罐、油品储罐、化工液体储罐以及易挥发介质储存系统。

常见应用包括：

石油储罐、柴油罐、汽油罐、溶剂储罐、化工原料罐、轻质油品罐、酒精储罐、涂料及树脂储罐等。

对于具有挥发性、易燃性或需要控制罐内压力的储罐系统，配置防爆阻火呼吸阀可以提高安全性，减少介质损耗，并降低外部火源带来的风险。

六、选型时需要注意什么？

选择ZFQ-II防爆阻火呼吸阀时，首先要确定储罐允许的正压和负压范围，不能随意选择开启压力。开启压力过高，可能导致储罐承压风险增加；开启压力过低，则可能造成频繁呼吸，增加介质挥发损耗。

其次要确定阀门口径。口径过小会影响呼吸量，无法及时平衡罐内压力；口径过大则可能增加成本和安装空间。

第三要考虑介质特性。如果介质具有腐蚀性，应选择合适的阀体材质和密封材料。如果介质易结晶、易凝固或含杂质较多，还要加强清理维护。

第四要注意连接方式。ZFQ-II防爆阻火呼吸阀多采用法兰连接，安装时应保证法兰密封面平整，垫片规格正确，螺栓均匀紧固。

七、安装与维护要点

ZFQ-II防爆阻火呼吸阀一般安装在储罐顶部，应保持垂直安装，避免倾斜影响阀盘动作。安装前需要清理管口杂质，防止焊渣、铁屑或异物进入阀体内部。

运行过程中，应定期检查阀盘是否灵活，密封面是否干净，阻火层是否堵塞。对于长期运行的储罐，建议每半年进行一次检查保养；如果现场粉尘多、介质易结胶或环境温差大，应适当缩短检查周期。

冬季使用时，要重点检查阀盘是否结冰、阀座是否粘连、防雨罩是否堵塞。若阻火芯被油污、灰尘或结晶物堵塞，会影响呼吸量，严重时可能导致储罐压力异常。

八、总结

ZFQ-II防爆阻火呼吸阀是一种集压力调节、真空保护、阻火防爆、减少介质挥发于一体的储罐安全阀门。它不是普通的排气装置，而是储罐安全运行中的关键保护设备。在实际工程中，正确选型、规范安装和定期维护非常重要。只有保证开启压力合适、呼吸通道畅通、阻火元件完好，ZFQ-II防爆阻火呼吸阀才能真正发挥保护储罐、防止超压、防止负压变形和阻止火焰传播的作用。
