J41W法兰截止阀结构原理、特点及安装选型说明

一、J41W法兰截止阀是什么？

J41W法兰截止阀是一种常用于管道系统中切断介质的手动截止阀，主要作用是开启或关闭管路，不适合长期作为节流阀使用。从图片可以看出，该阀门采用手轮操作、明杆升降结构、法兰连接形式，阀体为直通式流道，广泛应用于给排水、蒸汽、油品、化工、工业管网等系统。

在阀门型号中，J代表截止阀，4代表法兰连接，1代表直通式结构，W通常表示密封面材料为阀体本体材料或相应硬质密封结构。因此，J41W法兰截止阀多用于对密封可靠性、启闭稳定性有一定要求的工况。

二、J41W法兰截止阀的工作原理

J41W法兰截止阀属于强制密封式阀门。阀门关闭时，需要通过旋转手轮带动阀杆向下运动，使阀瓣压紧阀座密封面，从而切断介质流动。

当阀门开启时，手轮带动阀杆上升，阀瓣离开阀座，管道中的介质便可以通过阀体内部流道流通。由于截止阀的密封不是依靠介质压力自动完成，而是依靠阀杆向阀瓣施加轴向压力完成，所以它的关闭力矩通常比开启力矩更大。这也是截止阀设计中需要注意阀杆强度的原因。如果阀杆直径设计过小，或者操作时强行加长手柄关闭阀门，可能会导致阀杆弯曲、螺纹损伤、密封面压坏等问题。

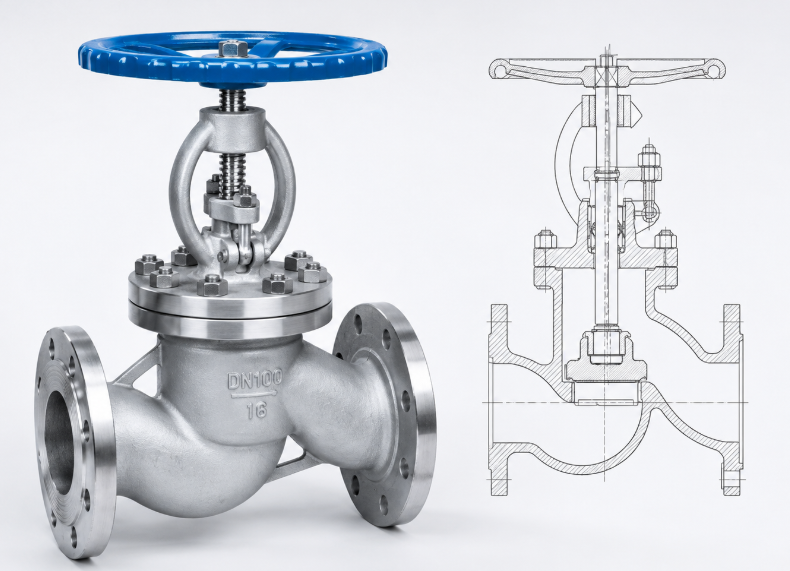

三、J41W法兰截止阀的结构特点

J41W法兰截止阀一般由阀体、阀盖、阀杆、阀瓣、阀座、填料压盖、手轮、法兰连接端等部件组成。

它的主要结构特点包括：法兰连接，安装牢固两端采用法兰连接，适合中大口径管道系统，安装后稳定性好，便于拆卸、检修和更换。

强制密封，关闭可靠。关闭时阀瓣直接压紧阀座，密封面接触明确，适合需要可靠切断的管路。明杆结构，开度直观。手轮操作时阀杆上下升降明显，现场人员可以通过阀杆位置判断阀门处于开启还是关闭状态。流道有一定阻力，截止阀内部流道通常呈弯曲形，介质通过时会改变流向，因此流阻比闸阀、球阀更大，不适合对压损要求特别低的系统。维修方便，阀盖、填料、阀杆等部件可拆卸维护，适合工业现场长期使用。

四、J41W法兰截止阀适用工况

J41W法兰截止阀常用于以下管道系统：

市政给排水管道、工业循环水系统、蒸汽管道、压缩空气系统、油品输送管线、化工介质管道、锅炉辅助系统以及一般工业设备进出口管路。如果介质为蒸汽、高温油品或弱腐蚀性流体，应根据实际温度、压力和介质性质选择对应材质。例如铸钢、不锈钢、铬钼钢等材质的J41W法兰截止阀，适用范围也会有所不同。

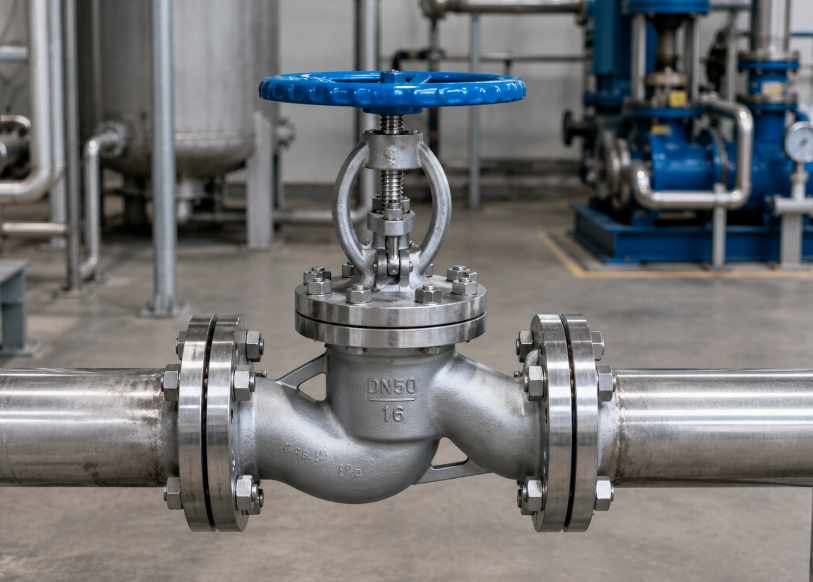

五、安装J41W法兰截止阀需要注意什么？

安装J41W法兰截止阀时，首先要确认阀体上的介质流向标识。大多数截止阀建议介质从阀瓣下方进入，这样开启时受力较合理，也有利于阀门启闭操作。安装前应清理管道内部杂质，避免焊渣、砂粒、铁屑进入阀门密封面。法兰连接时，两侧管道法兰应保持同轴，螺栓应对角均匀拧紧，不能用阀门强行拉偏管道，否则容易造成阀体受力变形或法兰密封泄漏。对于蒸汽或高温管道，建议在运行一段时间后检查填料压盖和法兰螺栓，必要时进行二次紧固，防止热胀冷缩导致泄漏。

六、J41W法兰截止阀选型建议

选择J41W法兰截止阀时，不能只看口径，还要重点确认以下参数：

公称压力：如PN16、PN25、PN40等，应与管道设计压力匹配。
公称通径：如DN50、DN80、DN100等，应与管道口径一致。
阀体材质：普通水系统可选铸钢或不锈钢，腐蚀性介质应优先选择不锈钢材质。
适用温度：高温蒸汽、导热油等工况应选择耐高温结构。
连接标准：法兰标准需要与现场管道法兰一致，避免出现孔距、密封面不匹配的问题。
介质性质：根据水、蒸汽、油品、气体或化工介质选择合适的密封材料和阀体材质。

七、J41W法兰截止阀常见故障及处理

如果阀门出现内漏，多数原因与阀瓣、阀座密封面磨损或夹杂杂质有关，需要拆开检查密封面。若是填料处渗漏，通常可以适当压紧填料压盖，严重时需要更换填料。如果手轮操作沉重，可能是阀杆螺纹缺油、填料压得过紧，或者阀杆受力变形。现场操作时不建议用加力杆强行关闭，否则容易损坏阀杆和密封面。

八、总结

J41W法兰截止阀是一种结构成熟、密封可靠、安装方便的工业管道切断阀。它适合用于需要频繁判断启闭状态、要求关闭严密的管道系统。相比闸阀，截止阀的切断性能更直接；相比球阀，它在高温、高压及部分工业工况中更具稳定性。

在实际选型时，应结合介质、温度、压力、口径、材质和法兰标准综合判断。正确安装、规范操作、定期维护，才能保证J41W法兰截止阀在管道系统中长期稳定运行。
