一、700X水泵控制阀是什么？
700X水泵控制阀是一种用于水泵出口管路的水力自动控制阀，主要由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微型过滤器以及压力表等部件组成。它的主要作用是配合水泵启停，实现阀门缓慢开启、缓慢关闭，防止水泵突然启动或停机时产生水锤冲击。在高层建筑给水、生活供水、市政供水、泵房加压系统中，水泵出口如果只安装普通止回阀，停泵时容易出现倒流、水锤、管道震动和阀瓣撞击等问题。700X水泵控制阀就是为了解决水泵启停过程中的管网冲击问题而设计的自动控制阀门。简单来说，700X水泵控制阀相当于水泵出口的“保护阀”，可以让水泵启停过程更加平稳。
二、700X水泵控制阀的工作原理
700X水泵控制阀通常安装在水泵出口管道上，与水泵、电控系统配合使用。
当水泵启动前，阀门处于关闭状态。水泵启动后，电磁导阀接收到开启信号，控制管路开始动作，主阀控制腔压力逐渐变化，主阀缓慢开启。这样可以避免水泵一启动就突然向管网大量供水，从而减少管道冲击。
当水泵停止运行时，电磁导阀先接收到关闭信号，控制系统使主阀缓慢关闭。主阀关闭到一定位置后，行程开关输出停泵信号，水泵再停止运转。这样可以避免水泵突然停机后管道水流倒灌，减少水锤现象。
所以，700X水泵控制阀的关键逻辑是：先开泵，再缓慢开阀；先缓慢关阀，再停泵。这种控制方式能够有效保护水泵、管道、法兰、阀门和管网设备。

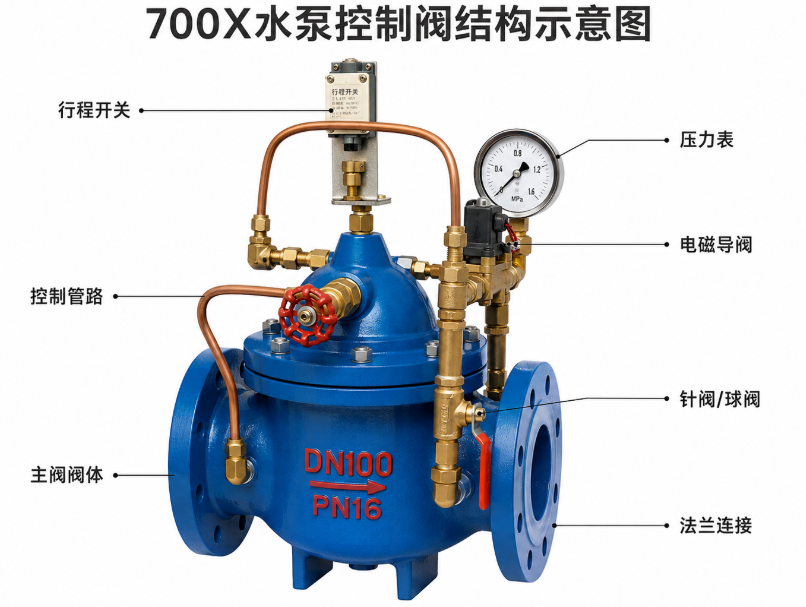

三、700X水泵控制阀的主要结构组成
1. 主阀
主阀是700X水泵控制阀的核心部件，负责控制主管道介质的通断。主阀一般采用膜片式或活塞式结构，通过控制腔压力变化实现缓开、缓闭动作。
2. 电磁导阀
电磁导阀用于接收电控信号，控制主阀开启和关闭。它是700X阀门实现自动联动控制的重要部件。
3. 行程开关
行程开关用于检测主阀开关位置，并向水泵控制系统反馈信号。停泵时，主阀关闭到设定位置后，行程开关可发出停泵信号，避免水泵过早停止造成倒流冲击。
4. 针阀
针阀主要用于调节控制管路中的水流速度，从而影响主阀开启和关闭速度。现场调试时，可以根据泵房压力和管网情况调整缓开、缓闭时间。
5. 球阀
球阀用于控制管路检修和调试，方便现场维护。
6. 单向阀
单向阀用于控制控制管路内的水流方向，保证主阀动作稳定，防止控制水路反向影响阀门运行。
7. 微型过滤器
微型过滤器用于过滤控制水路中的杂质，防止电磁导阀、针阀和小孔堵塞。对于水质较差的系统，过滤器应定期清洗。
8. 压力表
压力表用于观察阀门前后压力变化，便于判断阀门动作是否正常。
四、700X水泵控制阀的特点
第一，防止水锤冲击。
阀门可以在水泵启停过程中缓慢开启和关闭，降低管网压力波动。
第二，保护水泵安全。
停泵前先关闭主阀，可以减少倒流对水泵叶轮和泵体的冲击。
第三，自动化程度高。
700X阀门可以与水泵控制柜联动，实现自动启泵、开阀、关阀、停泵。
第四，启闭速度可调。
通过针阀可以调节主阀动作速度，适应不同管网压力和水泵工况。
第五，节省人工操作。
阀门依靠水力控制和电信号联动，不需要人工频繁开关阀门。
第六，运行平稳可靠。
相比普通止回阀，700X水泵控制阀动作更加平稳，适合泵房长期运行。
五、安装位置与安装要求

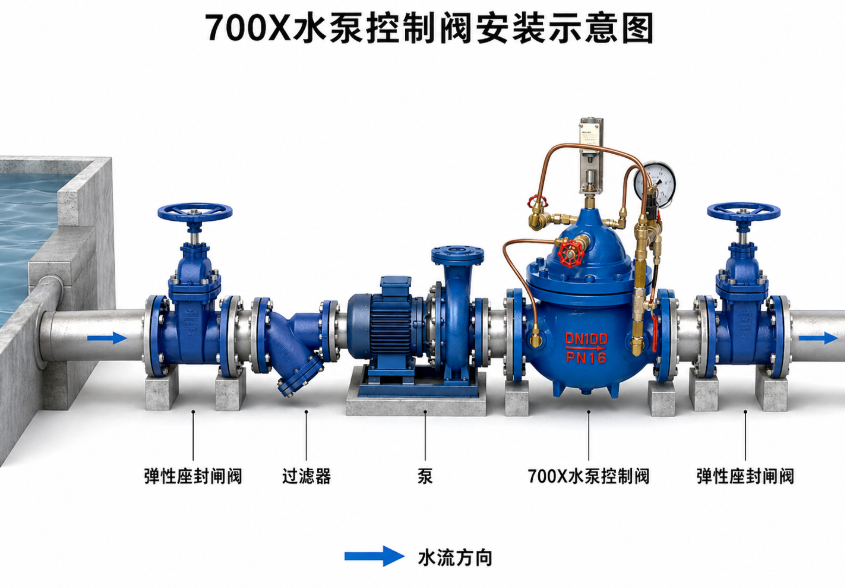

根据图片中的安装示意，700X水泵控制阀一般安装在水泵出口，常见安装顺序为：
水池/水箱出水口 → 弹性座封闸阀 → 过滤器 → 水泵 → 700X水泵控制阀 → 弹性座封闸阀 → 出水管网
安装时应注意以下几点：
阀门安装方向必须与阀体箭头方向一致。
阀前应设置过滤器，减少杂质进入主阀和控制管路。
阀门前后建议安装弹性座封闸阀，方便后期检修。
控制管路、电磁导阀、行程开关不能随意拆改。
电磁导阀接线应与控制柜电压一致，避免线圈损坏。
初次运行时应先进行手动调试，确认主阀启闭正常后再接入自动控制。
停泵联动信号应调试准确，避免阀门未关闭就停泵。
长期运行后应定期检查过滤器、导阀、控制管路和压力表。
六、700X水泵控制阀适用场景
700X水泵控制阀主要适用于以下工程：
高层建筑给水泵房；
生活小区二次供水系统；
市政供水加压泵站；
消防及生产给水系统；
工业循环水泵出口管路；
水厂输配水系统；
需要防止水锤和倒流冲击的泵出口管道。
尤其是在管线较长、扬程较高、水泵功率较大、启停频繁的系统中，700X水泵控制阀可以明显改善管网运行稳定性。
七、选型注意事项
选择700X水泵控制阀时，应重点确认以下参数：
管道口径；
工作压力；
压力等级；
水泵扬程；
启闭时间要求；
控制电压；
介质温度；
安装空间；
是否需要行程开关反馈信号。
常见压力等级有PN10、PN16等，连接方式多为法兰连接。若用于高层建筑或市政泵站，应根据设计流量、泵出口压力和系统水锤风险综合选型。
总结
700X水泵控制阀是一种专门用于水泵出口的自动控制阀门，具有缓开、缓闭、防水锤、防倒流、自动联动等功能。它通过电磁导阀和水力控制系统配合，使主阀在水泵启停过程中平稳动作，从而保护水泵和管网设备。
对于高层建筑供水、生活给水、市政供水和泵房加压系统来说，合理安装700X水泵控制阀，可以有效减少水锤冲击，提高水泵运行安全性和整个供水系统的稳定性。
关键词：700X水泵控制阀、700X泵控阀、水力控制阀、水泵出口控制阀、700X水泵控制阀工作原理、泵控阀安装示意图
