一、800X压差旁通平衡阀是什么？
800X压差旁通平衡阀是一种常用于供水、空调水系统、暖通循环水系统和城市供水管网中的水力控制阀。它主要由主阀、压差控制导阀、针阀、球阀、微型过滤器、压力表和控制管路组成。从图片可以看出，800X阀门为蓝色法兰连接结构，顶部带有导阀和控制管路，两侧配置压力表，用于检测系统进出口压力变化。它的核心作用是：当系统两端压差超过设定值时，阀门自动开启旁通；当压差恢复正常时，阀门自动关闭或减小开度，从而保持系统压差稳定。简单理解，800X压差旁通平衡阀就像管网中的“自动泄压通道”，可以防止系统压差过大，保护水泵、管道和末端设备。
二、800X压差旁通平衡阀的工作原理
800X压差旁通平衡阀通过导阀感应管道两端压力变化，并利用水力控制主阀开度。
当系统正常运行时，进出口压差处于设定范围内，主阀保持关闭或小开度状态，管网按正常路线供水。
当末端阀门关闭较多、系统流量下降，或者水泵出口压力升高时，管网供回水之间的压差会增大。当压差超过导阀设定值后，导阀动作，主阀控制腔压力发生变化，主阀逐渐开启，使部分水流通过旁通管路回流，从而降低系统压差。
当系统压差下降到设定范围后，导阀恢复控制，主阀逐渐关闭，旁通流量减少，系统重新保持稳定运行。
因此，800X压差旁通平衡阀并不是普通的截止阀，而是一种可以根据系统压差变化自动调节开度的水力控制阀。

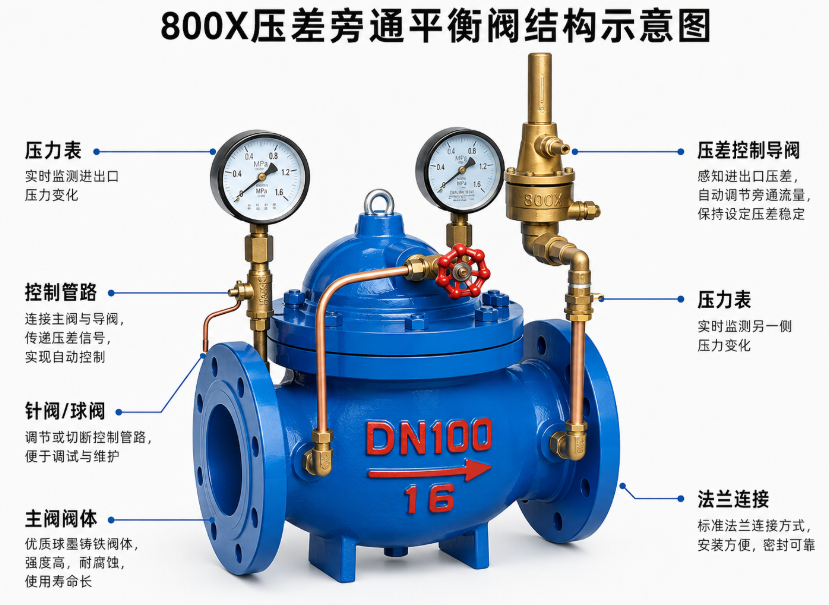

三、800X压差旁通平衡阀的主要结构
1. 主阀
主阀是800X压差旁通平衡阀的主体部分，负责控制旁通管路的开启和关闭。主阀通常采用膜片式或活塞式结构，通过控制腔压力变化实现自动调节。
2. 压差控制导阀
压差控制导阀是整台阀门的核心控制元件。它通过感应系统两端压力差，判断主阀是否需要开启或关闭。压差设定值一般通过导阀调节完成。
3. 针阀
针阀用于调节控制管路中的水流速度，从而影响主阀动作速度。调试时应缓慢调整，避免阀门动作过快导致系统压力波动。
4. 球阀
球阀主要用于控制管路检修和调试，方便后期维护。
5. 微型过滤器
微型过滤器用于过滤进入控制管路的杂质，防止导阀、针阀堵塞。对于水质较差的系统，过滤器应定期拆洗。
6. 压力表
压力表用于观察阀门两端压力变化，帮助现场人员判断压差是否处于正常范围内，也便于调试导阀设定值。
四、800X压差旁通平衡阀的功能特点
第一，自动稳定系统压差。
当系统压差升高时，阀门自动开启旁通，降低压差；压差恢复后，阀门自动关闭。
第二，保护水泵和管网设备。
压差过大会造成管道震动、阀门噪声、末端设备冲击等问题，800X阀门可以有效缓解这些现象。
第三，减少水锤和噪声。
阀门通过缓慢调节主阀开度，避免系统压力突然变化，提高运行平稳性。
第四，无需外接动力。
800X压差旁通平衡阀依靠介质自身压力工作，不需要电动执行器，运行成本较低。
第五，调试维护方便。
导阀、针阀、压力表和过滤器均布置在阀体外部，便于现场观察、调节和维护。
五、安装方式与注意事项

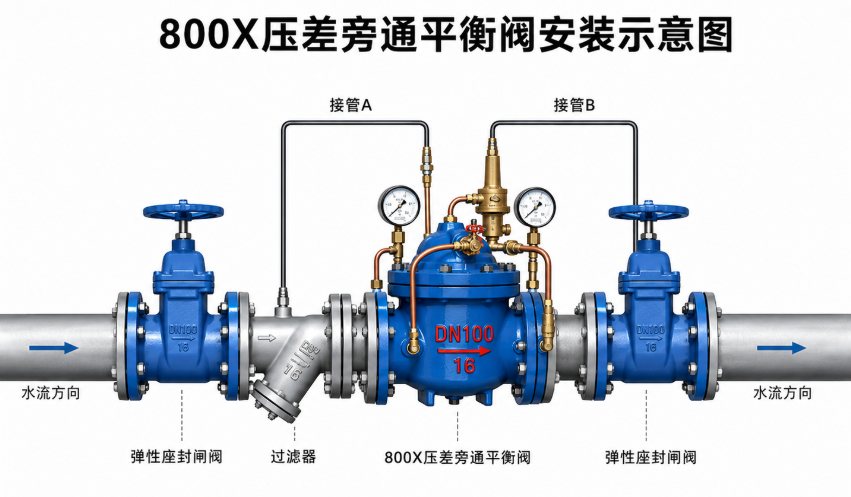

根据图片中的安装示意，800X压差旁通平衡阀通常安装在供回水旁通管路上，两端分别连接系统高压侧和低压侧。阀门前后一般设置弹性座封闸阀，阀前设置过滤器，便于检修和保护控制系统。
安装时应注意以下几点：
阀门安装方向必须与阀体箭头方向一致。
阀前应安装过滤器，防止杂质进入主阀和控制管路。
阀门两端取压管路应连接正确，不能接反。
阀门前后应设置检修阀，方便后期维护。
安装位置应预留足够空间，便于观察压力表和调节导阀。
初次运行时应缓慢开启阀门，观察系统压差变化。
导阀设定值应根据设计压差调节，不能盲目调大或调小。
控制管路不可随意拆改，否则会影响压差控制功能。
六、800X压差旁通平衡阀适用场景
800X压差旁通平衡阀主要适用于：
高层建筑给水系统；
生活区供水管网；
暖通空调循环水系统；
冷热水循环系统；
水泵出口旁通管路；
市政供水工程；
需要稳定供回水压差的管网系统。
尤其是在变流量系统、末端阀门频繁启闭、水泵运行压力波动较大的场合，800X压差旁通平衡阀可以起到非常明显的稳压和平衡作用
七、选型注意事项
选择800X压差旁通平衡阀时，应重点确认以下参数：
管道口径；
工作压力；
压力等级；
设计压差；
旁通流量；
介质温度；
水质情况；
安装空间；
连接方式。
常见压力等级有PN10、PN16等，连接方式多为法兰连接。若用于暖通空调系统，应结合水泵扬程、末端阻力和系统设计压差进行选型；若用于给水系统，应重点考虑系统高压力和旁通泄压能力。
八、常见故障与维护建议
如果800X压差旁通平衡阀无法正常开启，可能是导阀设定压力过高、控制管路堵塞、过滤器堵塞或取压管接错。
如果阀门频繁启闭，可能是系统压力波动过大、导阀设定值不合理，或针阀调节过快。
如果阀门关闭不严，应检查主阀密封面是否有杂质、控制腔压力是否正常，以及导阀是否泄漏。
日常维护时，应定期检查压力表、清洗微型过滤器、检查控制管路是否漏水，并确认导阀设定值没有被误调。
总结
800X压差旁通平衡阀是一种用于稳定系统压差的水力控制阀，具有自动调节、无需外接动力、运行平稳、维护方便等特点。它通过压差导阀感应系统压力变化，自动控制主阀开度，使供回水压差保持在合理范围内。对于高层建筑、生活供水、暖通空调循环水系统和市政供水工程来说，合理安装800X压差旁通平衡阀，可以有效降低系统压力波动，保护水泵和管网设备，提高整个供水系统的稳定性。
关键词：800X压差旁通平衡阀、800X压差阀、压差旁通阀、水力控制阀、压差平衡阀工作原理、800X压差旁通平衡阀安装
