一、600X水力电动控制阀是什么？
600X水力电动控制阀是一种由主阀、电磁导阀、针阀、球阀、微型过滤器和压力表等部件组成的水力自动控制阀。它主要用于给水系统中需要远程启停、自动开关或联动控制的管道场合。从图片可以看出，600X阀门主体为法兰连接结构，顶部带有电磁导阀和控制管路。它既具备水力控制阀依靠介质压力自动动作的特点，又可以通过电信号控制导阀，实现阀门的开启和关闭，因此常用于高层建筑给水、生活区供水、市政供水、水泵出口以及自动化控制系统中。简单理解，600X水力电动控制阀就是一种“用电信号控制水力主阀动作”的自动控制阀门。
二、600X水力电动控制阀的工作原理
600X水力电动控制阀的核心工作逻辑，是通过电磁导阀改变主阀控制腔内的压力，从而控制主阀开启或关闭。
当电磁导阀接收到开启信号时，控制管路中的压力水经过导阀排出，主阀控制腔压力降低。此时进口压力推动主阀阀瓣开启，管道介质开始流通。
当电磁导阀接收到关闭信号时，控制管路重新向主阀控制腔补压，控制腔压力升高，主阀阀瓣逐渐关闭，管道介质被切断。
因此，600X阀门并不是单纯依靠电机硬性开关，而是通过“小电磁阀控制大主阀”的方式完成动作，具有启闭平稳、控制方便、节能可靠等优点。

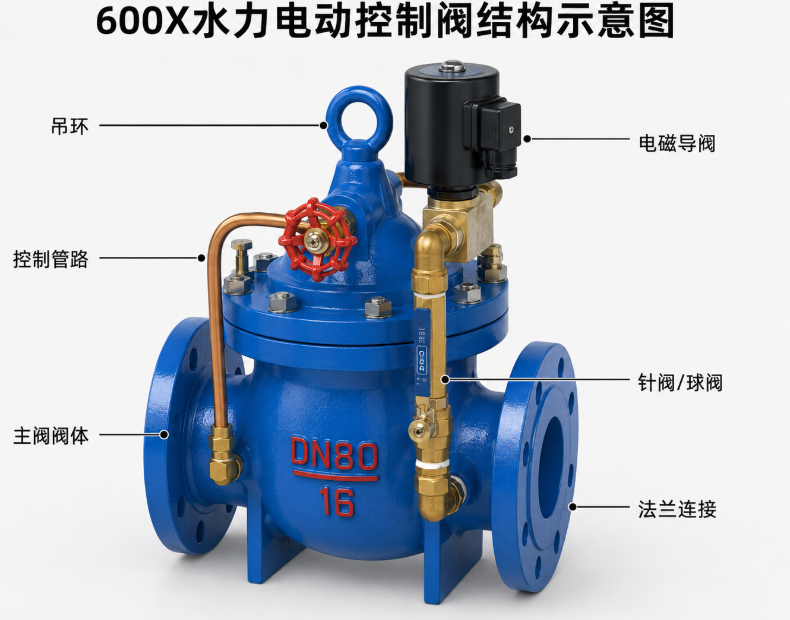

三、600X水力电动控制阀的结构组成
1. 主阀
主阀是600X水力电动控制阀的主体部分，负责控制主管道介质的通断。主阀通常采用膜片式或活塞式结构，通过控制腔压力变化实现启闭。
2. 电磁导阀
电磁导阀是600X阀门的关键控制元件。它接收电信号后改变控制管路状态，从而控制主阀开启或关闭。常见控制方式可接入液位控制、压力控制、PLC控制或远程控制系统。
3. 针阀
针阀用于调节控制管路中的流量大小，从而影响主阀启闭速度。现场调试时，针阀不宜随意大幅调整，应根据系统压力和启闭时间逐步设定。
4. 球阀
球阀主要用于控制管路的启闭，方便后期检修、调试和维护。
5. 微型过滤器
微型过滤器用于过滤进入控制管路的细小杂质，避免杂质堵塞电磁导阀、针阀或控制孔道。水质较差的系统尤其要重视过滤器清洗。
6. 压力表
压力表用于观察阀前、阀后或控制腔压力变化，方便判断阀门动作是否正常。
四、600X水力电动控制阀的主要特点
第一，远程控制方便。
600X阀门可以通过电信号实现远程开启和关闭，适合自动化程度较高的供水系统。
第二，主阀启闭平稳。
阀门依靠水力控制主阀动作，不是机械式突然启闭，可以减少管道冲击。
第三，控制灵敏度高。
电磁导阀响应快，适合需要频繁开关或联动控制的管网。
第四，节能效果好。
主阀动作依靠管道介质自身压力，电磁导阀只负责控制信号，相比大型电动执行器更节能。
第五，维护相对方便。
外部控制管路清晰，导阀、针阀、过滤器等部件便于检查和更换。
五、安装方式与注意事项

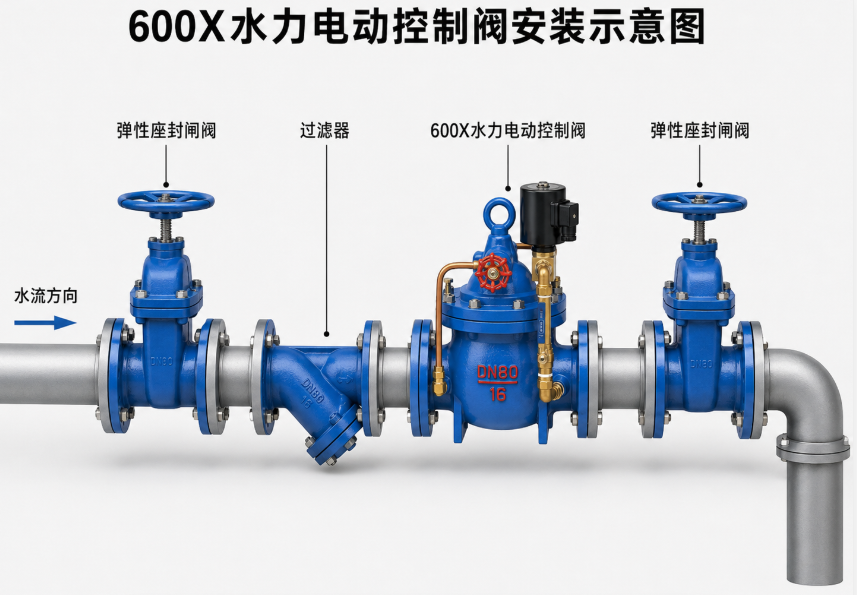

根据图片中的安装示意，600X水力电动控制阀一般安装在主管道上，前后通常配置弹性座封闸阀，阀前设置过滤器，便于保护主阀和控制管路。
安装时应注意以下几点：
阀门应按阀体箭头方向安装，介质流向必须与箭头方向一致。
阀前建议安装过滤器，防止杂质进入主阀及控制管路。
阀门前后应安装闸阀，便于检修时切断管道。
电磁导阀接线应符合现场控制电压要求，避免接错电源造成线圈损坏。
控制管路不能随意拆改，否则可能导致主阀无法正常开启或关闭。
初次运行时应缓慢开启前后闸阀，观察压力表和主阀动作状态。
若阀门长期不用，应定期通电试动作，防止电磁导阀卡滞。
六、常见应用场景
600X水力电动控制阀广泛应用于：
高层建筑生活给水系统；
小区二次供水系统；
市政供水管网；
水泵出口自动控制管路；
消防及生产给水系统；
水池、水箱进出水自动控制；
需要远程启停或联动控制的供水工程。
在需要自动启闭、集中控制、液位联动或远程控制的管道系统中，600X水力电动控制阀比普通手动闸阀更适合。
七、选型注意事项
选择600X水力电动控制阀时，应重点确认管道口径、压力等级、控制电压、介质温度、水质情况和安装空间。常见压力等级有PN10、PN16等，连接方式多为法兰连接。
如果系统水质较差，应加强过滤器维护；如果控制距离较远，应确认电磁导阀控制信号是否稳定；如果用于水泵出口或高层供水系统，还需要结合系统压力波动情况，合理调节针阀开度，避免阀门启闭过快。
总结
600X水力电动控制阀是一种集水力控制和电信号控制于一体的自动控制阀门。它通过电磁导阀控制主阀控制腔压力变化，实现阀门远程开启和关闭，具有控制方便、启闭平稳、节能可靠、维护方便等特点。对于高层建筑、生活供水、市政供水、水泵出口和自动化给水系统来说，合理选用600X水力电动控制阀，可以提高管网运行效率，降低人工操作成本，并提升供水系统的自动化管理水平。
