一、500X泄压/持压阀是什么？

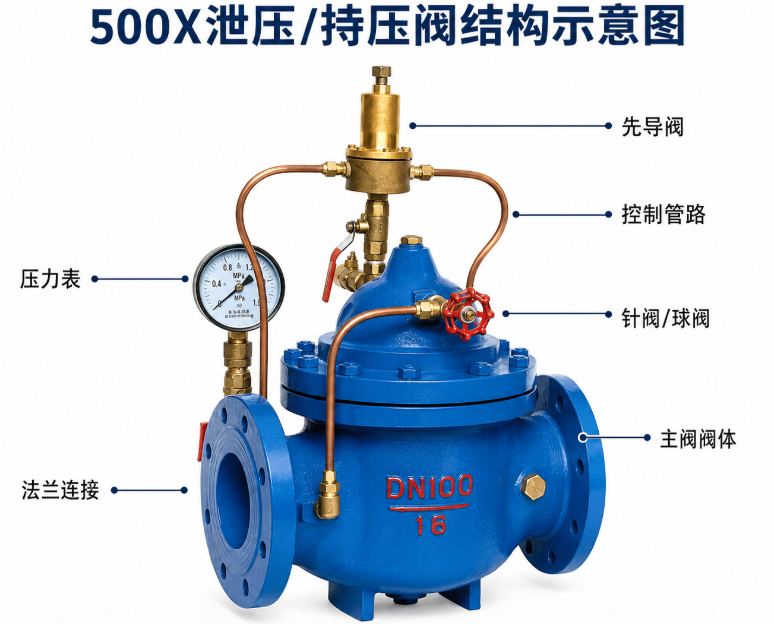

500X泄压/持压阀是一种常用于给水管网、水泵出口、消防系统和高层建筑供水系统中的水力控制阀。它可以根据管道压力变化自动开启或关闭，实现泄压保护和持压稳定两种功能。从图片可以看出，500X泄压/持压阀由主阀、导阀、针阀、球阀、微型过滤器、压力表以及控制管路组成。阀门依靠管道介质自身压力工作，不需要外接电源，属于典型的水力自动控制阀。简单来说，500X阀门的作用就是：压力过高时自动泄压，压力恢复正常后自动关闭；需要保持上游压力时，又能稳定管网压力，防止压力过低。
二、500X泄压/持压阀的工作原理
500X泄压/持压阀主要通过导阀感应管道压力变化，再控制主阀上腔压力，从而调节主阀启闭状态。
当系统压力处于设定范围内时，主阀保持关闭或稳定状态，管道正常运行。
当管道压力超过设定值时，导阀被压力打开，主阀控制腔开始泄压，主阀阀瓣被进口压力顶开，管道中的部分水流通过阀门排出，从而降低系统压力。
当管道压力下降到设定范围后，导阀逐渐关闭，主阀控制腔重新建立压力，主阀缓慢关闭，系统恢复正常运行。
因此，500X泄压/持压阀不是普通的机械安全阀，而是一种可以根据压力变化进行自动调节的水力控制阀。
三、泄压功能和持压功能的区别
500X阀门常被称为泄压/持压阀，是因为它可以根据安装位置和使用需求实现两种控制目的。
1. 泄压功能
当系统压力超过设定值时，阀门自动开启，把多余压力释放掉，防止管道、法兰、水泵和阀门设备因超压受损。
这种工况常用于水泵出口、消防管网、高层建筑供水系统等压力波动较大的管路。
2. 持压功能
当需要保持上游管道压力时，500X阀门可以通过调节开度，使上游压力维持在设定范围内。只有当上游压力高于设定值时，阀门才允许介质通过或泄放。
这种工况适合分区供水、旁通泄压和管网压力稳定控制。
四、主要结构组成
1. 主阀
主阀是500X泄压/持压阀的主体部分，负责控制管道介质通断。阀体通常采用法兰连接，适合安装在给排水主管道上。
2. 导阀
导阀是阀门的核心控制部件，用于感应系统压力并控制主阀动作。设定压力主要通过导阀进行调节。
3. 针阀
针阀用于调节控制管路水流速度，影响主阀开启和关闭的灵敏度。现场调试时应缓慢调整，避免阀门动作过快或频繁波动。
4. 球阀
球阀主要用于控制管路检修和维护，便于现场调试或关闭局部控制管路。
5. 微型过滤器
微型过滤器用于过滤管道中的细小杂质，防止导阀、针阀堵塞。对于水质较差的系统，过滤器需要定期清洗。
6. 压力表
压力表用于观察管道压力变化，便于判断阀门是否处于正常工作状态。
五、500X泄压/持压阀的特点
第一，自动泄压，保护管网。
当系统压力过高时，阀门能够自动开启，降低管道压力，减少爆管、漏水和设备损坏风险。
第二，稳定持压，保障供水。
在分区供水或旁通系统中，500X阀门可以保持上游压力稳定，避免压力突然下降。
第三，无需外接动力。
阀门依靠介质自身压力完成动作，不需要电动执行器，运行成本低。
第四，动作平稳。
通过导阀和针阀控制主阀启闭速度，避免阀门突然开启或关闭造成管道冲击。
第五，维护方便。
外部控制管路清晰，导阀、过滤器、压力表等部件便于检查和更换。
六、安装方式与注意事项

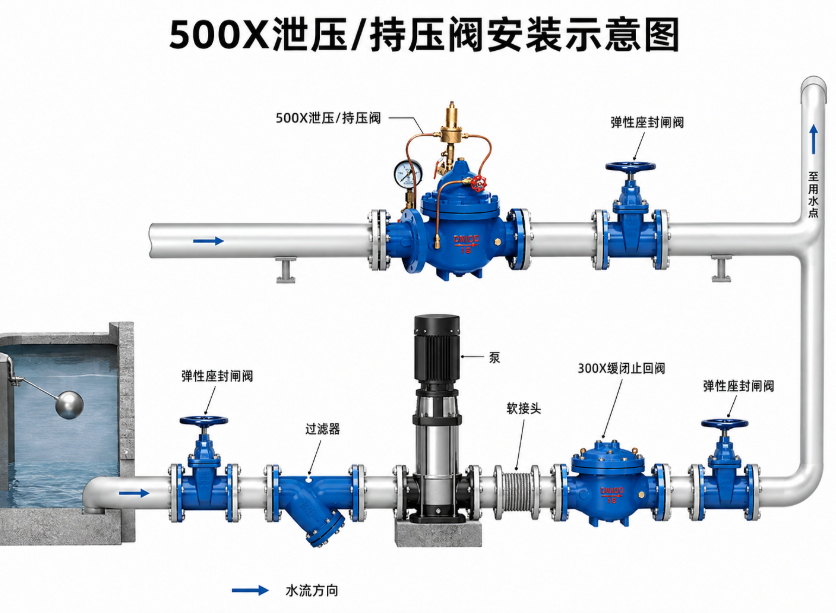

根据图片中的安装示意，500X泄压/持压阀通常安装在主供水管道或旁通泄压管路上，常与弹性座封闸阀、过滤器、水泵、300X缓闭止回阀等设备配合使用。
安装时需要注意以下几点：
阀门安装方向必须与介质流向一致，不能反装。
阀前应设置过滤器，防止杂质进入主阀和控制管路。
阀门前后建议安装闸阀，方便后期检修和更换。
泄压排出口应接至安全排水区域，避免泄压水流冲击设备或地面。
安装后应根据现场压力要求调节导阀设定值。
初次运行时应缓慢开启管路阀门，观察压力表变化，确认动作稳定后再投入正常运行。
控制管路和导阀不可随意拆改，否则会影响泄压和持压效果。
七、适用场景
500X泄压/持压阀广泛应用于：
高层建筑生活给水系统；
消防供水系统；
市政供水管网；
水泵出口保护管路；
工业循环水系统；
分区供水压力控制；
旁通泄压系统；
需要防止超压的给排水工程。
尤其是在水泵启停频繁、管网压力波动明显、末端用水变化大的系统中，500X泄压/持压阀可以有效提高供水系统安全性。
八、选型注意事项
选择500X泄压/持压阀时，应重点确认管道口径、压力等级、设定压力范围、介质温度、安装方式和现场泄压条件。
常见压力等级有PN10、PN16等，连接方式多为法兰连接。若用于消防系统或高层建筑供水，应结合设计压力、工作压力和试验压力综合选型，避免阀门设定压力过高或过低。
如果系统水质较差，应加强过滤器维护；如果阀门频繁启闭，应检查导阀设定值是否合理，控制管路是否堵塞，压力波动是否过大。
总结
500X泄压/持压阀是一种集泄压保护、持压稳定和自动调节于一体的水力控制阀。它通过导阀感应压力变化，再控制主阀开启和关闭，使管网压力保持在安全范围内。对于高层建筑、生活供水、消防系统、市政供水和工业水系统来说，合理安装500X泄压/持压阀，可以有效防止超压、水锤和管网压力失衡，提高整个供水系统的运行安全性和稳定性。
