一、400X流量控制阀是什么？
400X流量控制阀是一种水力自动控制阀，主要用于给排水管网中对流量进行稳定控制。它通常由主阀、导阀、针阀、球阀、微型过滤器以及控制管路组成，可以在不依赖外部电源的情况下，利用管道介质自身压力实现自动调节。简单来说，400X流量控制阀的作用就是：把管道流量限制在设定范围内，防止流量过大造成系统失衡。当管道流量超过设定值时，阀门会自动关小；当流量低于设定值时，阀门会适当开启，使流量保持相对稳定。它常用于高层建筑给水、生活供水系统、市政供水工程、工业循环水系统以及需要控制流量分配的管网中。
二、400X流量控制阀的工作原理
400X流量控制阀的核心原理，是通过导阀感应管道前后压差变化，再控制主阀开度。
当管道正常供水时，水流经过主阀，控制管路将压力信号传递到导阀。当实际流量低于设定流量时，主阀保持较大开度，保证系统正常供水。当管道流量逐渐增大，超过设定值时，阀门前后压差发生变化，导阀开始调节控制腔压力，使主阀缓慢关小，从而限制过大的流量继续增加。当流量下降后，导阀又会调整主阀控制腔压力，使主阀适当开启，让流量恢复到设定范围附近。因此，400X流量控制阀并不是简单的“开”和“关”，而是根据管网流量变化自动调节主阀开度，实现动态平衡控制。
三、400X流量控制阀的主要结构

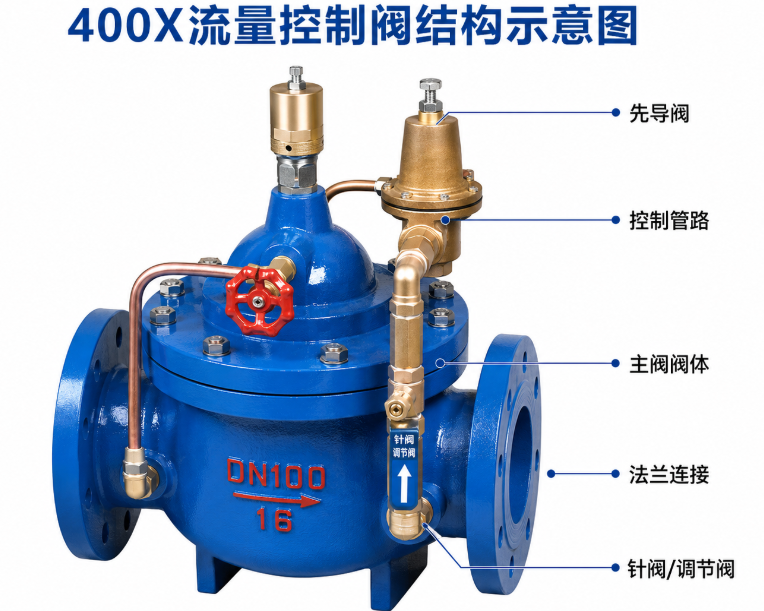

从图片可以看出，400X流量控制阀主体为蓝色水力控制阀结构，阀体两端采用法兰连接，顶部和侧面带有控制管路及导阀组件。其主要结构包括：
1. 主阀
主阀是400X流量控制阀的主体部件，负责控制主管道内水流大小。主阀内部通常通过膜片或活塞结构实现启闭调节。
2. 导阀
导阀是400X流量控制阀的关键控制元件，相当于整台阀门的“调节大脑”。它根据管道压力和流量变化，控制主阀上腔压力，从而改变主阀开度。
3. 针阀
针阀主要用于调节控制管路中的水流速度，影响主阀动作灵敏度和启闭平稳性。现场调试时，针阀不能随意大幅度调整，应根据系统压力和流量需求逐步调节。
4. 球阀
球阀用于控制管路的开启和关闭，方便后期检修、调试和维护。
5. 微型过滤器
微型过滤器用于过滤进入控制管路的杂质，防止导阀、针阀堵塞。对于水质较差的系统，过滤器需要定期清洗。
6. 控制管路
控制管路负责传递压力信号，是400X流量控制阀实现自动调节的重要组成部分。如果控制管路堵塞、漏水或连接错误，都会影响阀门正常工作。
四、400X流量控制阀的主要特点
1. 自动限制流量
400X流量控制阀可以将系统流量限制在设定范围内，避免局部管网流量过大，影响其他支路正常供水。
2. 不需要外接动力
该阀门依靠介质自身压力实现自动控制，不需要电动执行器，也不需要额外动力源，运行成本较低。
3. 调节稳定
相比普通闸阀、蝶阀手动节流，400X流量控制阀可以根据流量变化自动调节，控制更加稳定。
4. 减少系统波动
当管网压力变化较大时，400X流量控制阀可以通过调节主阀开度，减少流量突然增大带来的冲击。
5. 维护方便
阀门外部控制管路清晰，导阀、针阀、球阀和过滤器均便于检查维护。
五、安装示意与安装要求

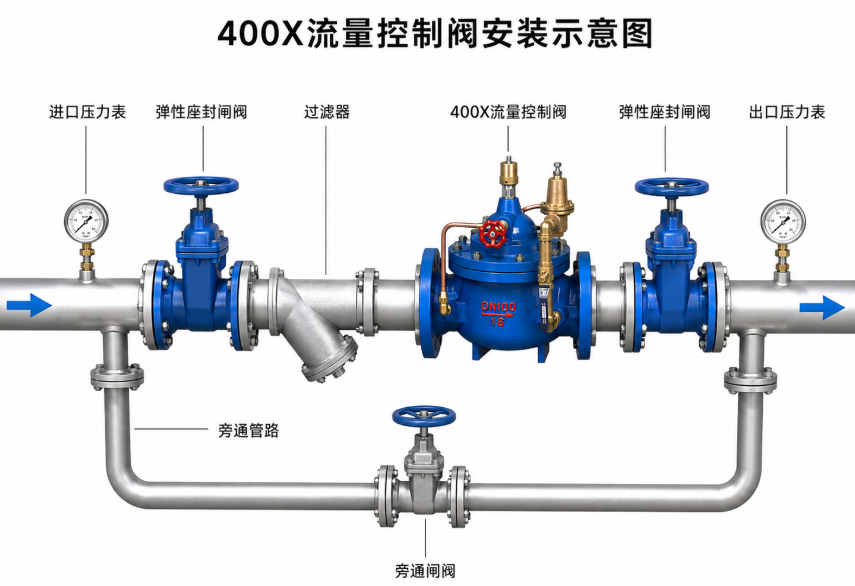

根据图片中的安装示意，400X流量控制阀一般安装在主管道上，阀门前后通常配置弹性座封闸阀，阀前设置过滤器，旁通管路上可设置检修阀门，方便系统调试和维护。
安装时应注意以下几点：
第一，阀门安装方向必须与介质流向一致，不能反装。
第二，阀前应安装过滤器，防止杂质进入主阀和控制管路。
第三，阀门前后建议安装闸阀，便于后期检修时切断管路。
第四，阀门周围应预留足够检修空间，方便调节导阀、清洗过滤器和检查控制管路。
第五，初次运行时应缓慢开启前后闸阀，避免瞬间压力冲击造成主阀动作异常。
第六，控制管路不可随意拆除或改接，否则会影响流量控制功能。
六、400X流量控制阀适用场景
400X流量控制阀适用于多种需要稳定流量的供水系统，例如：
高层建筑给水系统；
生活小区二次供水系统；
市政供水管网；
工业循环水系统；
消防及生产辅助供水系统；
需要限制支路流量的分区供水管道。
在一些多支路供水系统中，如果某一路流量过大，可能会导致其他支路供水不足。安装400X流量控制阀后，可以对该支路进行流量限制，提高整个管网的水力平衡效果。
七、选型注意事项
选择400X流量控制阀时，应根据管道口径、设计压力、设定流量、介质温度、水质情况和安装空间综合确定。常见压力等级有PN10、PN16等，连接方式多为法兰连接。
如果系统水质较差，应重点关注过滤器配置和控制管路维护；如果管网压力波动较大，应在调试阶段合理设定导阀参数，避免阀门频繁动作。
八、总结
400X流量控制阀是一种用于管道流量稳定控制的水力控制阀，具有自动调节、无需外接动力、控制稳定、维护方便等特点。它通过导阀和控制管路调节主阀开度，使管道流量保持在设定范围内，广泛应用于高层建筑、生活给水、市政供水和工业水系统中。对于需要控制支路流量、防止流量过大、保持管网水力平衡的工程项目来说，400X流量控制阀是一种非常实用的自动控制阀门。
关键词：400X流量控制阀、流量控制阀工作原理、水力控制阀、400X流量控制阀安装、给水系统流量控制阀、自动流量调节阀
