300X缓闭止回阀工作原理、结构特点与安装应用说明

一、300X缓闭止回阀是什么？

300X缓闭止回阀是一种常用于水泵出口管路的水力控制阀，主要由主阀、单向阀、针阀、球阀、微型过滤器、压力表以及控制管路组成。它的核心作用不是简单“防倒流”，而是在水泵停止运行时，通过缓慢关闭阀瓣，减小管道内水流突然停止造成的冲击，从而起到防止水锤、保护水泵和管网的作用。在高层建筑给水系统、消防给水系统、生活供水系统以及工业循环水管路中，水泵启停频繁，如果只安装普通止回阀，阀瓣可能会快速关闭，容易产生撞击声和水锤压力。300X缓闭止回阀正是为了解决这类问题而设计的。

二、300X缓闭止回阀的工作原理

300X缓闭止回阀利用管道介质自身压力进行自动控制，不需要外接电源。水泵启动后，进口端压力升高，压力水经过控制管路进入主阀控制腔，使主阀逐渐开启，管道介质正常向系统供水。

当水泵停止运行时，进口压力下降，出口端压力可能出现回流趋势。此时，控制系统中的单向阀、针阀等部件开始发挥作用，使主阀不是瞬间关闭，而是按照设定速度缓慢关闭。这样可以有效降低回流水流对阀瓣的冲击，减少管道震动和水锤现象。

简单理解，普通止回阀像“突然关门”，而300X缓闭止回阀更像“带阻尼的门”，关闭过程更平稳，对管道和设备更加友好。

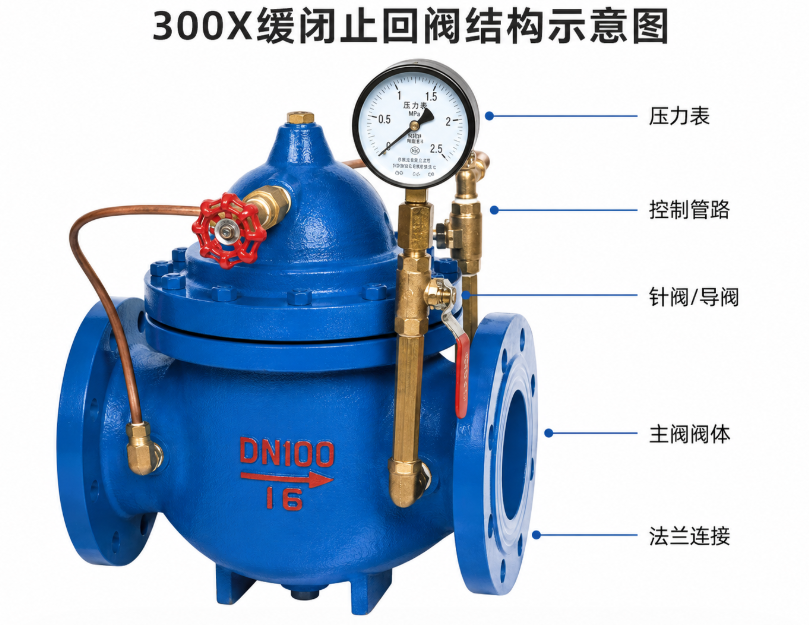

三、主要结构组成

300X缓闭止回阀一般包括以下几个核心部分：

1. 主阀

主阀是阀门的主体部分，负责控制管道介质的通断。主阀内部通常采用膜片或活塞式结构，通过上下腔压力变化实现启闭动作。

2. 单向阀

单向阀用于控制水流方向，防止控制管路中的介质反向流动，保证主阀动作稳定。

3. 针阀

针阀主要用于调节控制水流量，从而改变主阀关闭速度。针阀开度越小，关闭过程越慢；针阀开度越大，关闭速度越快。

4. 球阀

球阀主要用于控制管路检修和调试，便于现场维护。

5. 微型过滤器

微型过滤器用于拦截管路中的细小杂质，避免杂质进入控制系统，造成针阀堵塞或主阀动作失灵。

6. 压力表

压力表用于观察阀门前后压力变化，方便现场调试和故障判断。

四、300X缓闭止回阀的特点

第一，能够有效防止水锤。
水泵停机时，阀门缓慢关闭，可以降低回流水流对管道的冲击。

第二，启闭过程平稳。
相比普通旋启式止回阀，300X缓闭止回阀动作更柔和，不容易产生明显撞击声。

第三，自动控制，无需外接动力。
阀门依靠管道自身压力完成启闭，适合长期连续运行的给排水系统。

第四，可调节关闭速度。
通过针阀可以调节主阀关闭时间，适应不同管网压力和水泵工况。

第五，适用范围广。
可用于生活给水、消防给水、高层建筑供水、水泵出口管路及工业水系统。

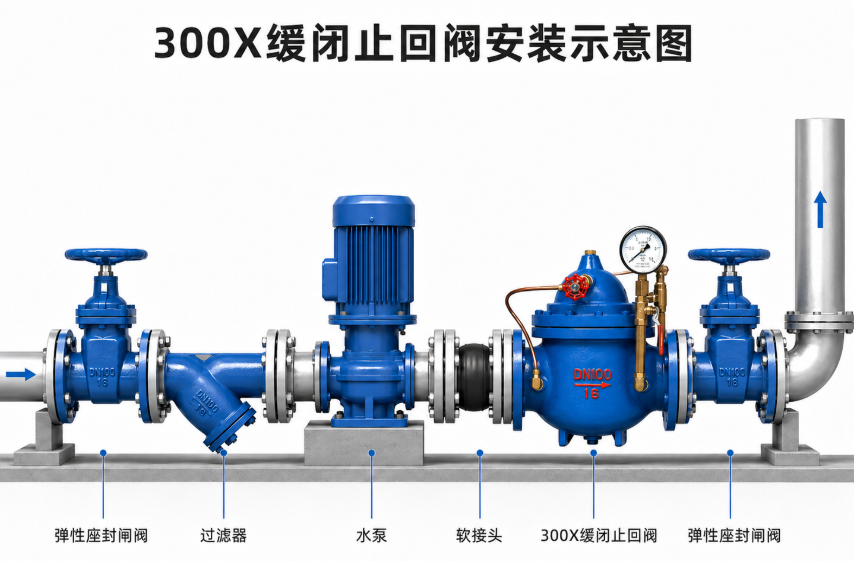

五、安装位置与安装要求

300X缓闭止回阀通常安装在水泵出口管路上，前后应根据系统要求配置闸阀、过滤器、软接头或其他检修部件。安装时需要注意以下几点：

阀门应按阀体箭头方向安装，箭头方向必须与介质流向一致。

阀前建议安装过滤器，减少杂质进入主阀和控制管路。

阀门前后应留有足够检修空间，方便后期清洗过滤器、调节针阀和检查压力表。

控制管路不应随意拆除或改接，否则可能影响缓闭功能。

初次运行时应缓慢开启前后闸阀，观察压力表变化和主阀启闭状态，确认无异常后再投入正常运行。

六、常见应用场景

300X缓闭止回阀主要适用于以下系统：

高层建筑生活给水系统；
消防水泵出口管路；
小区二次供水泵房；
工业循环水系统；
市政给排水工程；
需要防止水锤冲击的水泵出口管路。

尤其是在扬程较高、管线较长、水泵启停频繁的系统中，300X缓闭止回阀的作用非常明显。它不仅可以保护水泵，还能减少管道震动、法兰渗漏和阀门撞击损坏等问题。

七、选型注意事项

选用300X缓闭止回阀时，需要重点关注口径、压力等级、连接方式、介质温度、安装空间和水泵工况。常见连接方式为法兰连接，常用压力等级有PN10、PN16等。对于消防系统和高层建筑供水系统，应结合设计压力和水泵扬程合理选择。

如果管路杂质较多，应特别注意过滤器配置和定期清洗；如果系统水锤严重，应在调试阶段重点调整针阀开度，使阀门关闭速度与现场工况匹配。

八、总结

300X缓闭止回阀是一种集止回、缓闭、防水锤和自动控制于一体的水力控制阀。它通过控制管路调节主阀启闭速度，在水泵停机时有效降低回流冲击，保护水泵、管道和阀门设备。对于高层建筑供水、消防泵房、生活给水和工业循环水系统来说，合理安装300X缓闭止回阀，可以明显提高管网运行的安全性和稳定性。
