在生活给水、消防给水、高层建筑供水和工业管道系统中，管网压力并不是越高越好。压力过高时，容易造成管道震动、阀门渗漏、水表损坏、末端用水设备承压过大，严重时还会引发爆管风险。200X减压阀就是一种用于稳定出口压力的水力控制阀，它能够把较高的进口压力自动降低到设定范围，并在进口压力或流量变化时，保持出口压力相对稳定。
一、200X减压阀是什么？
200X减压阀是一种利用介质自身压力进行调节的自动控制阀门，常安装在给水系统、消防系统或其他工业给水管道中。它的主要作用是：
将上游较高压力降低为下游所需压力，并保持出口压力稳定。比如高层建筑供水系统中，低区管道如果直接承受高区压力，末端阀门、洁具、水表都可能长期处于高压状态。安装200X减压阀后，可以将压力控制在安全范围内，保护后端管网和用水设备。
二、200X减压阀的结构组成

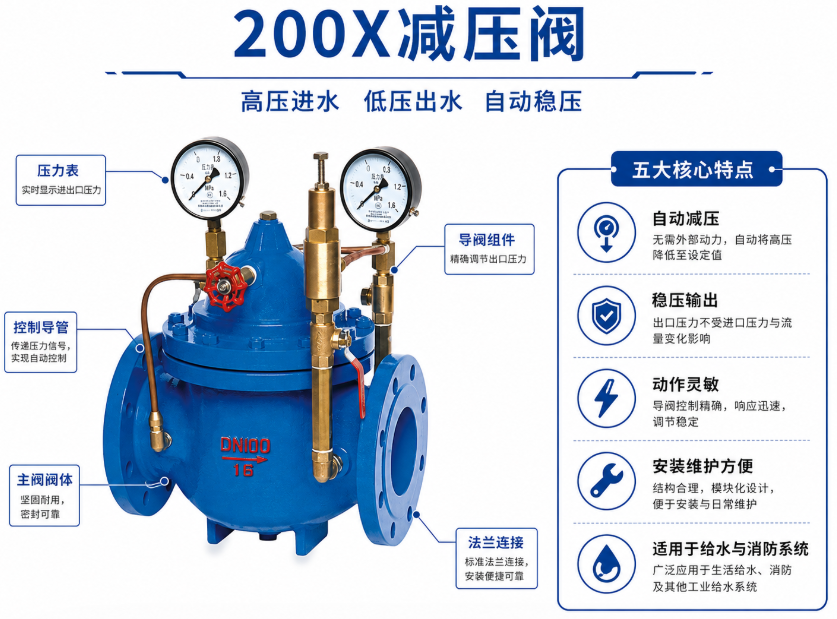

从图中可以看出，200X减压阀通常由以下部分组成：
主阀阀体：承担主管道通水和调节功能，两端一般为法兰连接。
隔膜驱动腔：通过控制腔压力变化带动主阀启闭，是阀门自动调压的核心结构。
减压导阀：用于设定出口压力。当出口压力高于设定值时，导阀调节主阀关小；当出口压力低于设定值时，导阀使主阀开大。
控制导管：将进出口压力信号传递到控制腔和导阀系统。
压力表：用于观察阀前、阀后压力，方便调试和运行检查。
针阀、球阀、小过滤器等附件：用于调节动作速度、检修隔断和防止杂质堵塞控制系统。
200X属于典型的水力控制阀，不需要电动执行器，主要依靠水压变化自动完成调节。
三、200X减压阀的工作原理
200X减压阀的核心逻辑是：
通过导阀感知出口压力，再控制主阀开度，从而稳定阀后压力。
1、出口压力低于设定值时
当下游用水量增大，出口压力下降时，减压导阀会使主阀控制腔压力降低，主阀开度增大，管道流量增加，出口压力逐渐恢复到设定范围。
2、出口压力高于设定值时
当下游用水量减少，或者进口压力升高，导致出口压力超过设定值时，导阀会调节控制腔压力，使主阀逐渐关小，限制通过流量，使出口压力下降。
3、压力稳定时
当出口压力达到设定值附近，导阀与主阀保持动态平衡，阀门开度随流量变化自动调整，使阀后压力稳定。
所以200X减压阀并不是简单的“开关阀”，而是一种可以连续调节开度的自动压力控制阀。
四、200X减压阀适用于哪些场合？
200X减压阀常用于以下系统：高层建筑分区供水系统、小区二次供水系统、消防给水系统、市政给水支管、工业循环水系统、生活用水管网
、水泵出口后端稳压管路、需要稳定出口压力的管道系统，尤其是在上游压力较高、下游设备承压有限、末端需要稳定压力的场合，200X减压阀使用非常普遍。
五、安装200X减压阀的正确顺序

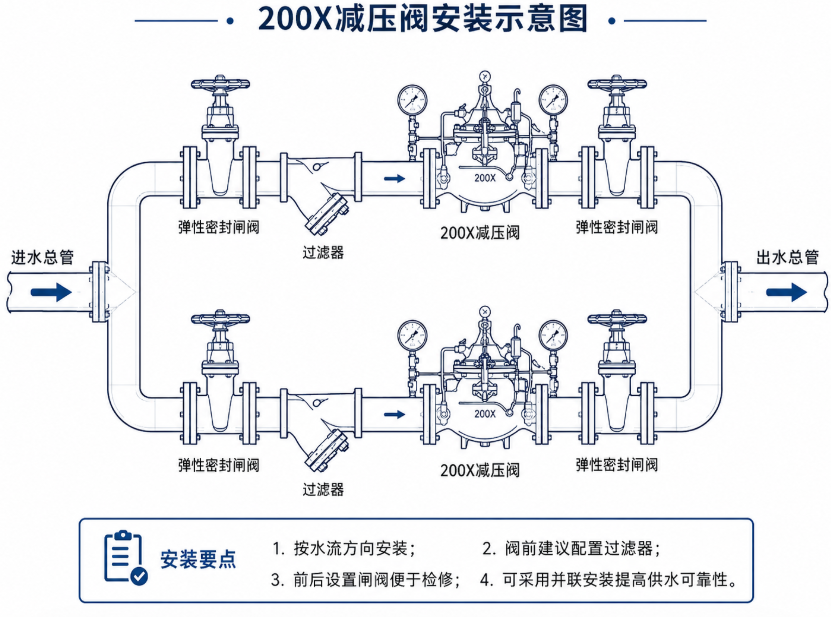

从安装示意图可以看出，200X减压阀不建议单独裸装在管道上，前后一般需要配套阀门和过滤器，便于检修和保护阀门。
常见安装顺序为：
进水方向 → 弹性密封闸阀 → 过滤器 → 200X减压阀 → 弹性密封闸阀 → 出水方向
如果是重要管网或不能停水的系统，也可以采用一用一备并联安装，两路减压阀组互为备用，便于检修维护。
各部件作用如下：
前后闸阀：用于检修隔断，方便拆卸和维护减压阀。
过滤器：过滤管道杂质，防止泥沙、铁锈、焊渣进入导阀和控制管路。
压力表：观察阀前、阀后压力，方便调试设定压力。
旁通管路：在部分工程中用于临时供水或检修备用，但正常运行时应按设计要求管理。
六、200X减压阀安装注意事项
1、按箭头方向安装
阀体上通常有流向箭头，安装时必须与实际水流方向一致，不能反装。
2、阀前必须设置过滤器
200X减压阀的控制管路和导阀孔径较小，如果杂质进入，容易导致阀门动作异常，例如压力不稳、阀门关不严、出口压力失控等。
3、前后要安装压力表
压力表可以直观看到进口压力和出口压力，是调试200X减压阀的重要依据。没有压力表，现场很难准确判断减压效果。
4、预留检修空间
减压阀顶部有导阀、铜管、压力表等附件，安装时上方和侧面应预留足够空间，方便后期检查和维护。
5、出口压力不能随意调得过低
出口压力设定过低，可能导致末端供水不足；设定过高，则失去减压保护意义。应根据设计图纸、系统高度和末端用水要求综合确定。
七、200X减压阀的优势
200X减压阀相比普通截止阀、闸阀或人工节流阀，优势主要体现在以下几个方面：
第一，自动稳压。
当上游压力或下游用水量发生变化时，阀门可以自动调节开度，稳定出口压力。
第二，保护管网设备。
通过降低后端压力，减少水锤、渗漏、爆管和设备损坏风险。
第三，调节方便。
通过导阀弹簧调节，可以设定所需出口压力，现场调试相对方便。
第四，适合连续运行。
200X减压阀结构稳定，适用于长期在线运行的给水系统。
第五，安装维护较方便。
法兰连接便于拆装，导阀和控制管路可以进行检查、清洗和调节。
八、常见故障与处理方法
1、出口压力偏高
可能原因包括导阀设定过高、导阀堵塞、主阀密封面夹杂异物、控制管路异常。
处理时应先检查压力表读数，再清洗过滤器和导阀，必要时重新调节设定压力。
2、出口压力偏低
可能是进口压力不足、过滤器堵塞、阀门开度不够、导阀调节过低。
应检查上游供水压力、过滤器压差和导阀设定状态。
3、压力波动大
可能是系统流量变化剧烈、阀门选型过大或过小、控制管路堵塞、针阀调节不合适。
可通过清洗控制系统、重新调试针阀或核对选型来解决。
4、阀门不动作
可能是控制管路堵塞、隔膜损坏、导阀失灵或管道内杂质卡阻。
需要停水检修，检查隔膜、导阀、阀瓣和密封面。
九、200X减压阀选型要点
选择200X减压阀时，不能只看管道口径，还要结合系统压力和流量综合判断。常见选型参数包括：
公称通径DN
公称压力PN
进口压力范围
需要稳定的出口压力
大流量和小流量
介质类型和温度
法兰标准
是否需要并联备用
安装空间和检修条件
如果阀门口径过大，低流量时容易调节不稳定；如果口径过小，又可能造成流量不足和压损过大。因此，工程选型时应结合实际流量，而不是简单照搬主管道口径。
十、总结
200X减压阀是一种常用于给水、消防和工业管道系统中的自动压力控制阀。它通过减压导阀、控制管路和主阀隔膜腔之间的配合，实现高压进水、低压出水、出口压力稳定的控制效果。在实际工程中，200X减压阀应与弹性密封闸阀、过滤器、压力表等配套安装，并严格按照水流方向接入管道。正确选型、规范安装和定期维护后，200X减压阀可以有效保护后端管网和用水设备，减少超压风险，提高供水系统运行的安全性和稳定性。
关键词：200X减压阀、可调式减压阀、水力控制阀、消防给水减压阀、生活给水减压阀、管道减压阀
