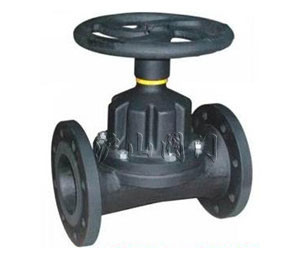

EG46W(无衬里)、EG46J(衬胶) 直通式隔膜阀


EG46W(无衬里)、EG46J(衬胶) 直通式隔膜阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 直通式隔膜阀   产品型号 EG46W、EG46J
  驱动方式 手动   连接形式 法兰
  结构形式 直通式   密封材料 衬胶、本体材料
  压力范围 1.6~6.4MPa   公称通径 DN20-DN400
  常用材质 碳钢、不锈钢、球墨铸铁   技术咨询 021-31007323



一、EG46W(无衬里)、EG46J(衬胶) 直通式隔膜阀介绍



设计与制造:BS5156
结构长度:BS5156
法兰连接尺寸:BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

 EG46W(无衬里)、EG46J(衬胶) 直通式隔膜阀

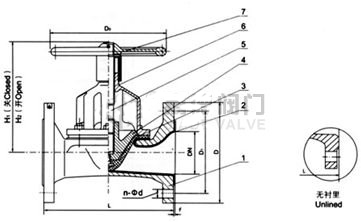

部件列表:1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.阀杆 6.阀盖 7、手轮


二、EG46W(无衬里)、EG46J(衬胶)直通式隔膜阀用途:

 EG46W(无衬里)、EG46J(衬胶) 直通式隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,G41W(无衬里)、G41J(衬胶)堰式隔膜阀阀体
内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN(MPa) 0.6 1.0 1.6



三、EG46W(无衬里)、EG46J(衬胶) 直通式隔膜阀材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
阀杆:碳钢、不锈钢
手轮:铸铁



四、EG46W(无衬里)、EG46J(衬胶)直通式隔膜阀测试:

衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1



五、EG46W(无衬里)、EG46J(衬胶)直通式隔膜阀结构特点:

隔膜阀是一种特殊形式的截断阀:
1. 弹性密封的开闭件,确保没有内漏;
2. 流线型的流道,使得压力损失小;
3. 没有填料函,因此没有外漏;
4. 阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;
5. 隔膜可更换,维护费用低;
6. 衬里材料的多样性,可适用于各种介质,并具有强度高、耐腐蚀性能好的特点。



六、EG46W(无衬里)、EG46J(衬胶)直通式隔膜阀主要尺寸参数:

DN

公称压力
MPa

工作压力
MPa

L
mm

D
mm

D1
mm

n-Фd
mm

f
mm

H1
mm

H2
mm

D0
mm

质量
Kg/kilos

20

1.0

1.0

117

105

75

4-13.5

2

150

162





25

127

115

85

4-13.5

2

150

162

120

3.5

32

146

140

100

4-17.5

2

152

180

120

5

40

159

150

110

4-17.5

2

152

180

120

6

50

190

165

125

4-17.5

2

163

198

120

8.5

65

216

185

145

4-17.5

2

205

227

230

16

80

254

200

160

8-17.5

2

220

252

230

22

100

305

220

180

8-17.5

2

262

300

280

32

125

0.6

356

250

210

8-17.5

3

290

335

280

43.5

150

406

285

240

8-22

3

368

427

368

65

200

521

340

295

8-22

3

410

470

483

112.5

250

0.4

635

395

350

12-22

5

479

569

483

192.5

300

749

445

400

12-22

5

550

650

560

296

350

787

505

460

16-22

5

550

650

560



400

0.25

914

565

515

16-26

5





640
