| 产品名称： | 高真空隔膜阀 | 产品型号： | GM |
| 驱动方式： | 手动 | 连接形式： | 法兰、焊接 |
| 适用介质： | 空气及非腐蚀性气体 | 密封材料： | 橡胶 |
| 压力范围： | 105~1.3×10-4 | 公称通径： | DN10-DN50 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |

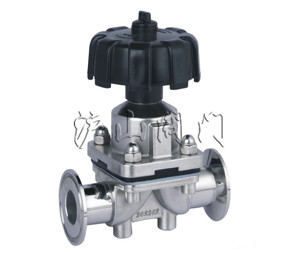

GM高真空隔膜阀介绍
GM高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接〔即两端焊接〕，焊接式II型连接〔即 一端焊接，另一端插入〕。阀门适用的工作介质为空气及非腐蚀性气体。
设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78
一、GM高真空隔膜阀用途：
英标气动衬胶衬氟隔膜阀是真空系统中，供切断或接通气流之用。基中，连接管焊接式更溴化锂制冷设备中的理想配件。
适用温度：NBR -25~100℃ FKM? -30~150℃
适用介质：空气及非腐蚀性气体
适用范围：105~1.3×10-4
漏率：6.7×10-4
二、GM高真空隔膜阀材料：
阀体：碳钢、不锈钢
隔膜：丁晴橡胶、氟橡胶
阀杆：不锈钢
三、GM高真空隔膜阀测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

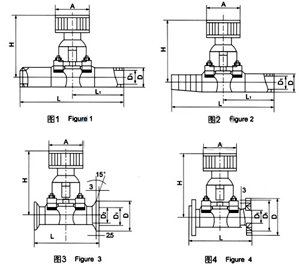

四、GM高真空隔膜阀 I 型连接管焊接
| 型号 | DN | D | H | A | L | L1 |
| ?GM-10C-H（I） | 10 | 19 | 80 | 55 | 240 | 120 |
| GM-25C-H（I） | 25 | 32 | 105 | 80 | 240 | 120 |
| GM-40C-H | 40 | 45 | 133 | 100 | 240 | 120 |
| GM-50C-H | 50 | 57 | 157 | 100 | 240 | 120 |
| GM-10D-H（I） | 10 | 19 | 77．5 | 50 | 150 | 150 |
| GM-25D-H（I） | 25 | 32 | 105 | 60 | 75 | 75 |
五、GM高真空隔膜阀 II 型连接管焊接
| 型号 | DN | D | H | A | L | L1 |
| GM-10C-H（II） | 10 | 19 | 80 | 55 | 195 | 120 |
| GM-25C-H（II） | 25 | 32 | 105 | 80 | 236 | 120 |
| GM-10D-H（II） | 10 | 19 | 77．5 | 50 | 150 | 75 |
| GM-25D-H（II） | 25 | 32 | 105 | 66 | 175 | 75 |
六、GM高真空隔膜阀 III 型连接管焊接
| 型号 | DN | D | H | A | L | L1 |
| GM-10C-KF | 10 | 30 | 12．2 | 80 | 55 | 75 |
| GM-25C-KF | 25 | 40 | 26．2 | 105 | 80 | 120 |
| GM-40C-KF | 40 | 50 | 41．2 | 133 | 100 | 120 |
七、GM高真空隔膜阀 IIII 型连接管焊接
| 型号 | DN | D | H | A | L | L1 | n-φc |
| GM-10C | 10 | 46 | 36 | 80 | 55 | 75 | 4-φ6 |
| GM-25C | 25 | 70 | 55 | 105 | 80 | 120 | 4-φ7 |
| GM-40C | 40 | 100 | 80 | 133 | 100 | 150 | 4-φ9 |
| GM-50C | 50 | 110 | 90 | 157 | 100 | 180 | 4-φ9 |
