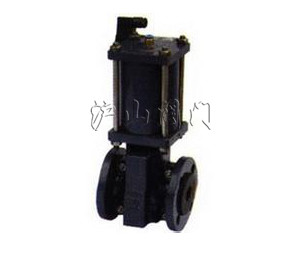

GJ(6,9)41X气动电动管夹阀


GJ(6,9)41X气动电动管夹阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 气动电动管夹阀   产品型号 GJ(6,9)41X
  驱动方式 气动、电动   连接形式 法兰
  适用温度 ≤85℃   密封材料 橡胶
  压力范围 0.6MPa   公称通径 DN25-DN350
  常用材质 铝合金、铸铁   技术咨询 021-31007323

沪山阀门制造(上海)有限公司 是国内著名〖GJ(6,9)41X气动电动管夹阀〗制造商,也是国内大型【管夹阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖GJ(6,9)41X气动电动管夹阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、GJ(6,9)41X气动电动管夹阀介绍

 气动电动管夹阀是在手动管夹阀基础,安装电动驱动装置组合而成,由电动装置、左右铸铁、碳钢阀体、橡胶管套、大小阀杆、闸板、上下导柱等零件组成,手动管夹阀是一种具有防腐蚀性能的新型阀,广泛应用于化工工业、石油工业、电力部门、冶金工业、污水处理等方面。

GJ(6,9)41X气动电动管夹阀
GJ41X、GJ641X、GJ941X手动、气动、电动管夹阀
设计与制造:Q/JBGN02 结构长度:Q/JBGN02 法兰连接尺寸:JB78、GB4216

二、GJ(6,9)41X气动电动管夹阀用途

本阀的特性是以柔克刚,故具有良好的耐磨性和耐腐腐蚀性能。
适用温度:≤85℃
适用介质:矿浆、磨料、干湿型粉尘类
压力等级:0.6
测试:测试:衬里层:电火花检测 实验与检验按:GB/T 13927标准 公称压力:PN(MPa) 阀体:PN×1.5 密封:PN×1.1
材料:阀体:铝合金、铸铁 套管:橡胶 阀杆:铸铜、碳钢 拉杆:碳钢 压杆:铝合金
手轮:铸铁 托架:球墨铸铁

DN 公称压力 工作压力 GJ41X-6L GJ941X-6L
L L1 L0 D D1 n-Фd D0 H 质量 H 型号 A B D0 Kw 质量
25 0.6 0.6 160 124 31 115 85 4-14 120 137 3   ZA5-14 443 133   0.12 3
32 165 145 40 *140 100 4-18 140 174 4.5             4.5
40 190 157 50 *150 110 4-18 140 186 5.5             5.5
50 210 160 60 160 125 4-18 160 205 7.5   ZA10-18 552 425 305 0.25 7.5
65 270 199 74 180 145 4-18 160 238 10.5   ZA15-15 552 425 305 0.37 10.5
80 300 222 88 195 160 4-18 200 241 15.5   ZA30-18 552 425 305 0.75 15.5
100 350 250 106 215 180 8-18 240 301 20   ZA30-18 552 425 305 0.75 20
125 430 318 134 245 210 8-18 280 360 32.5             32.5
150 500 350 158 280 240 8-23 320 348 48 1000           48
200 0.4 650 446 206 335 295 8-23 560 430 85 1174 ZA45-18 766 390 305 1.1 102
250 800 516 256 *395 350 12-23 560 540
300 950 562 304 *445 400 12-23 620 741
350 1100     500 460 16-23
注:1.带*者法兰标准为GB4216(PN1.0MPa)
2.表中电动装置为天二通ZA型,是本厂基型产品,同时可按用户要求配置。
