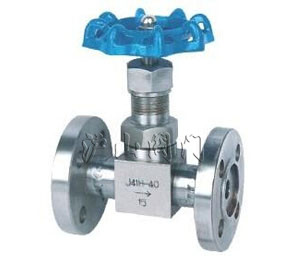

J48H、W法兰针型阀


J48H、W法兰针型阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程


  产品名称

J48H、W法兰针型阀

  产品型号

J48H、W

  驱动方式

手动

  连接形式

法兰

  适用介质

水、蒸汽、油品

  密封材料

 不锈钢,硬质合金

  压力范围

1.0~4.0MPa

  公称通径

DN10-DN25

  常用材质

铸钢,不锈钢

  技术咨询

021-31007323

沪山阀门制造(上海)有限公司是国内著名〖J48H、W法兰针型阀〗制造商,也是国内大型【针型阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖J48H、W法兰针型阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

J48H、W法兰针型阀介绍

   J48H、W法兰针型阀是一种可以精确调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀。

    仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。


针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。

一、应用范围:


法兰针型阀广泛应用于化工、电力、冶金等仪表测量管路系统,是一种不可缺少的产品。


二、结构形式:



三、应用规范:
1、设计制造:GB/T 12224-1989;GB/T12235-1989
2、连接形式:法兰连接;内螺纹连接
3、结构特征:锥面密封;上螺纹阀杆
4、阀门检验和实验:GB/T 13927-1992
5、材料:碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定


四、性能规范   单位:MPa
实验项目 压力值
公称压力 4
壳体实验 6
密封试验 4.4
气压试验 2.4
适用温度 ≤180℃
适用介质 水、蒸汽、油品等


五、主要零件材料:
型号 阀体 接头 阀杆 螺帽 填料
J48-W-40 20# 20# 2Cr13 20# PTFE
J48-40P SS304 SS304 SS304 SS304


五、主要外形尺寸:
规格 A B C F f N-Ф L H Do 重量(kg)
DN10 90 60 41 14 2 4-φ14 130 90 63 2.0
DN15 95 65 46 14 2 4-φ14 130 90 63 2.5
DN20 105 75 56 16 2 4-φ14 150 105 90 3.5
DN25 115 85 65 16 2 4-φ14 160 120 100 4.0
注:PN1.0、PN1.6、PN2.5、PN4.0法兰尺寸一样
