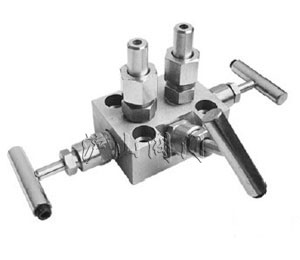

3051一体化阀组


3051一体化阀组
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程


  产品名称

3051一体化阀组

  产品型号

3051

  驱动方式

手动

  连接形式

法兰、螺纹

  适用介质

水、蒸汽、油品

  密封材料

 不锈钢

  压力范围

16.0MPa

  公称通径

DN6

  常用材质

不锈钢

  技术咨询

021-31007323


一、3051一体化阀组组成结构:


一体化阀组一体化三阀组由阀体、二个波纹管截止阀及一个平衡阀组成
二、3051一体化阀组结构形式:
3051一体化三阀组,是差压变送器的组合件。通过阀组与各种类型的差压变送器结为一体,使差压变送器的链接简化而牢固,并减少泄漏点。该阀可配接:1151、3051、EJA、ST3000等系列差变送器。

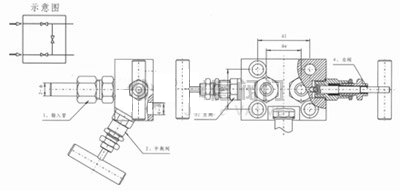

3051一体化阀组结构形式

三、3051一体化阀组应用规范:
1、设计制造:GB/T 12224-1989 ;JB/T 8473-1996
2、连接形式:法兰式连接
3、结构特征:锥面密封;浮动阀瓣
4、阀门检验和实验:GB/T 13927-1992
5、材料:碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定


四、3051一体化阀组技术指标:
入口(2×):M20×1.5/Ф14(活接式焊接导管)(中心距35mm).
出口(2×):法兰(与变送器连接)中心距54mm.
4个螺栓孔中心距54mm. ×41.3mm.
螺栓螺纹:UNF7/16-20,M10 ×1.5, M12 ×1.75
压力等级:16MPa—40MPa,3532PSi—6000PSi
适用温度:-65°F(-54℃) —450°F(232℃) —1200°F(648℃)
一体化三阀组可配接:3051、3095、1151、EJA、FX-2、FCX-A/C及霍尼韦尔ST3000系列等变送器.

五、3051一体化阀组性能规范   单位:MPa
实验项目 压力值
公称压力 16
壳体实验 24
密封试验 17.6
气压试验 9.6
适用温度 ≤180℃
适用介质 水、蒸汽、油品等

六、3051一体化阀组主要零件材料:
型号 阀体 接头 阀杆 螺帽 填料
3051-160 20# 20# 2Cr13 20# PTFE
3051-160P 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

七、3051一体化阀组主要外形尺寸:
规格 2-Ф 4-Ф A0 A1 B1 重量(kg)
DN6 2-Ф14 4-Ф12 35 54 41 1.9
