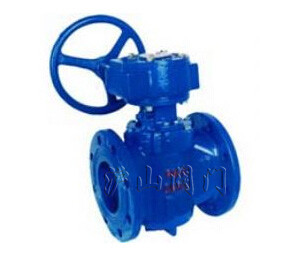

| 产品名称： | 弹性座封偏心旋塞阀 | 产品型号： | PLVL、PLVG |
| 驱动方式： | 手动 | 连接形式： | 法兰 |
| 结构形式： | 污水、水、空气、油 | 密封材料： | 橡胶 |
| 压力范围： | 1.0MPa | 公称通径： | DN50-DN800 |
| 常用材质： | 碳钢、不锈钢、球墨铸铁 | 技术咨询： | 021-31007323 |
弹性座封偏心旋塞阀介绍
一、弹性座封偏心旋塞阀概述
二、弹性座封偏心旋塞阀产品特性
1、阀门密封面中心与旋塞旋转轴设计有一偏心距。利用偏心运动原理，关闭时旋塞与阀座愈旋愈紧，保证阀门密封紧密;开启时旋塞与阀座迅速脱离，无接触磨损，操作轻快，阀门使用寿命长。
2、球墨铸铁旋塞骨架外用高性能橡胶整体热包裹，密封弹性佳，无橡胶脱落和冲刷腐蚀的担忧。
3、根据不同工作介质，阀座可选用纯镍、不锈钢或其它特种材料，采用新型表面处理技术与阀体复合而成。结合牢固，可耐多种介质的冲刷腐蚀。
4、直通式流道使阀门水头损失很小;阀座流通截面为矩形，可获得流量的线性调节;矩形较大的几何尺寸和流道自冲洗设计，更适合于污水或含有固体杂质的场合。
5、阀轴与旋塞整体铸造成型，强度和扭力传动刚度高，杜绝了传统旋塞阀轴销失效的危险。弓形旋塞，较传统柱塞重量减轻将近一半，在阀门全开时避开流道且具有导流作用。
6、阀门本体采用高强度之球墨铸铁，重量较传统旋塞阀减轻 20% 以上。短小的阀体面间距，缩短了流体在流道内的停留时间，流体流速的提高，减少了杂质的沉积。
7、阀门内外表面采用无毒性环氧树脂静电喷涂，防止阀门本体锈蚀，适用于污水系统及户外、地下等恶劣环境。
三、弹性座封偏心旋塞阀技术参数
公称压力PN：1.0MPa
工作温度：0～70℃
强度试验压力：1.5MPa
密封试验压力：1.1MPa
适用介质：污水、原水、清水、空气、油（MBR）
驱动方式：把手式、传动帽式、电动、气动
四、弹性座封偏心旋塞阀主要零部件材料
|
阀体、阀盖、压盖 |
旋塞 |
阀座 |
轴承 |
V型密封圈 |
|
球墨铸铁 |
球墨铸铁外包NBR或EPOM |
纯镍、不锈钢或特种材料 |
青铜或黄铜 |
NBR |
五、弹性座封偏心旋塞阀主要外形连接尺寸
|
DN |
D1 |
D2 |
D3 |
C |
n-d |
m-M×n |
L |
H1 |
H2 |
||||
|
PLVL型 |
PLVS型 |
PLVG型 |
PLVE型 |
PLVP型 |
|||||||||
|
50 |
165 |
125 |
99 |
19 |
4-Φ19 |
- |
178 |
84 |
143 |
225 |
265 |
315 |
265 |
|
65 |
185 |
145 |
118 |
19 |
4-Φ19 |
- |
190 |
93 |
143 |
225 |
265 |
315 |
265 |
|
80 |
200 |
160 |
132 |
19 |
4-Φ19 |
4-M16通孔 |
203 |
109 |
174 |
225 |
312 |
373 |
340 |
|
100 |
220 |
180 |
156 |
19 |
8-Φ19 |
- |
229 |
128 |
174 |
225 |
312 |
373 |
340 |
|
125 |
250 |
210 |
184 |
19 |
8-Φ19 |
- |
254 |
128 |
174 |
225 |
312 |
373 |
340 |
|
150 |
285 |
240 |
211 |
21 |
4-Φ23 |
4-M20 通孔 |
267 |
165 |
- |
- |
444 |
481 |
488 |
|
200 |
340 |
295 |
266 |
21 |
4-Φ23 |
4-M20 通孔 |
292 |
198 |
- |
- |
464 |
508 |
558 |
|
250 |
395 |
350 |
319 |
24 |
8-Φ23 |
4-M20深30 |
330 |
249 |
- |
- |
527 |
630 |
729 |
|
300 |
445 |
400 |
370 |
25 |
8-Φ23 |
4-M20深30 |
356 |
290 |
- |
- |
710 |
666 |
798 |
|
350 |
505 |
460 |
429 |
26 |
12-Φ23 |
4-M20深30 |
432 |
330 |
- |
- |
723 |
767 |
- |
|
400 |
565 |
515 |
480 |
28 |
12-Φ29 |
4-M24深36 |
450 |
355 |
- |
- |
749 |
881 |
- |
|
450 |
615 |
565 |
530 |
28 |
16-Φ28 |
4-M24深36 |
450 |
355 |
- |
- |
749 |
881 |
- |
|
500 |
670 |
620 |
582 |
29 |
12-Φ28 |
8-M24深36 |
660 |
427 |
- |
- |
903 |
1015 |
- |
|
600 |
780 |
725 |
682 |
30 |
12-Φ31 |
8-M27深40 |
762 |
567 |
- |
- |
1015 |
1202 |
- |
|
700 |
895 |
840 |
794 |
32.5 |
16-Φ31 |
8-M27深40 |
865 |
633 |
- |
- |
1393 |
1351 |
- |
|
800 |
1015 |
950 |
901 |
35 |
16-Φ34 |
8-M30深45 |
965 |
633 |
- |
- |
1393 |
1351 |
- |
