| 产品名称: | 美标法兰卡套旋塞阀 | 应用行业: | 石油、化工、制药、化肥、电力 |
| 驱动方式: | 手动、蜗轮 | 连接形式: | 法兰、卡套 |
| 结构形式: | 直通、三通 | 密封材料: | 硬质合金、橡胶 |
| 压力范围: | 150~900Lb | 公称通径: | DN15-DN300 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |

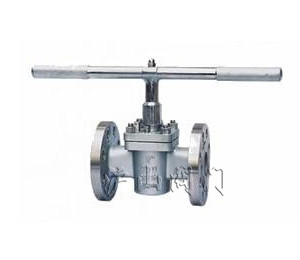

美标法兰卡套旋塞阀介绍

一、美标法兰式卡套旋塞阀主要技术参数
美标法兰卡套旋塞阀适用于公称压力CLASS150-CLASS1500,工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。二通旋塞阀的阀体和密封面间设有油槽,可随时通过油嘴向阀座注入密封油脂,增加密封性能。零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。
二、美标法兰式卡套旋塞阀应用范围
美标法兰式卡套旋塞阀适用于公称压力CLASS150~CLASS1500的石油、化工、制药、化肥、电力行业等各种工况的管路上。
三、美标法兰式卡套旋塞阀结构特点
①旋塞阀密封面之间的运动带有擦拭作用、全开时可以完全防止密封面与介质接触所以可用于带悬浮颗粒的介质。
②钢制旋塞阀圆柱形的关闭件通过旋转900就可以达到开启和关闭所以该阀门非常适用快速启闭的场合。
③旋塞阀结构简单易于维修和清理、如紧定式圆维形旋塞阀、拧下紧定螺母、撤下垫圈阀塞便可以从阀体中取出、进行清理和维修。奥氏体不锈钢制成的美标旋塞阀门是食品工业和制药工业的择。
四、美标法兰式卡套旋塞阀标准规范
设计制造标准:API 600
结构长度标准:ASME B16.10
连接法兰标准:ASME B16.5
压力温度等级:ASME B16.34
试验检验标准:API 598

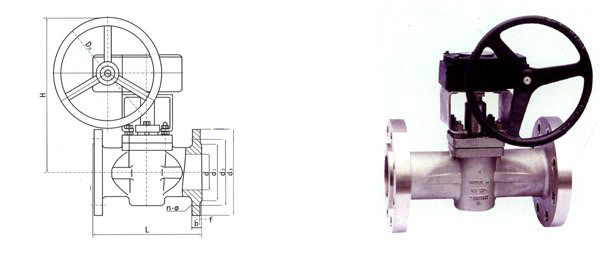

五、美标法兰式卡套旋塞阀主要外形尺寸及连接尺寸 注:口径4″以上带涡轮
| 公称压力(MPa) | 公称通径(in) | 尺寸(mm) | |||||||||
| d | d1 | d2 | d3 | L | b-f | N-Ф | H | Lo | Do | ||
| 150Lb | 1/2 | 13 | 35 | 60.5 | 89 | 108 | 9-2 | 4-Ф15 | 110 | 175 | - |
| 3/4 | 19 | 43 | 70 | 98 | 117 | 9-2 | 4-Ф15 | 115 | 175 | - | |
| 1 | 25 | 51 | 79.5 | 108 | 127 | 10-2 | 4-Ф15 | 115 | 175 | - | |
| 11/4 | 32 | 64 | 89 | 117 | 140 | 11-2 | 4-Ф15 | 135 | 220 | ||
| 11/2 | 38 | 73 | 98.5 | 127 | 165 | 13-2 | 4-Ф15 | 140 | 280 | - | |
| 2 | 51 | 92 | 120.5 | 152 | 178 | 14-2 | 4-Ф19 | 150 | 305 | - | |
| 21/2 | 64 | 105 | 139.5 | 178 | 190 | 16-2 | 4-Ф19 | 165 | 350 | - | |
| 3 | 76 | 127 | 152.5 | 190 | 203 | 17-2 | 4-Ф19 | 180 | 405 | - | |
| 4 | 102 | 157 | 190.5 | 229 | 229 | 22-2 | 8-Ф19 | 380 | - | 300 | |
| 5 | 127 | 186 | 216 | 254 | 254 | 22-2 | 8-Ф22 | 460 | - | 300 | |
| 6 | 152 | 216 | 241.5 | 279 | 267 | 24-2 | 8-Ф22 | 520 | - | 320 | |
| 8 | 203 | 270 | 298.5 | 343 | 292 | 27-2 | 8-Ф22 | 580 | - | 320 | |
| 10 | 254 | 324 | 362 | 406 | 330 | 29-2 | 12-Ф25 | 620 | - | 350 | |
| 12 | 305 | 381 | 432 | 483 | 356 | 30-2 | 12-Ф25 | 680 | - | 380 | |
| 300Lb | 1/2 | 13 | 35 | 66.5 | 95 | 140 | 13-2 | 4-Ф15 | 110 | 175 | - |
| 3/4 | 19 | 43 | 82.5 | 117 | 152 | 14-2 | 4-Ф19 | 115 | 175 | - | |
| 1 | 25 | 51 | 89 | 124 | 165 | 16-2 | 4-Ф19 | 115 | 175 | - | |
| 11/4 | 32 | 64 | 98.5 | 133 | 178 | 17-2 | 4-Ф19 | 135 | 220 | - | |
| 11/2 | 38 | 73 | 114.5 | 156 | 190 | 19-2 | 4-Ф22 | 140 | 280 | - | |
| 2 | 51 | 92 | 127 | 165 | 216 | 21-2 | 8-Ф19 | 150 | 305 | - | |
| 21/2 | 64 | 105 | 149 | 190 | 241 | 24-2 | 8-Ф22 | 165 | 350 | - | |
| 3 | 76 | 127 | 168.5 | 210 | 283 | 27-2 | 8-Ф22 | 180 | 405 | - | |
| 4 | 102 | 157 | 200 | 154 | 305 | 30-2 | 8-Ф22 | 380 | - | 300 | |
| 127 | 186 | 235 | 179 | 381 | 33-2 | 8-Ф22 | 460 | 300 | |||
| 6 | 152 | 216 | 270 | 318 | 403 | 35-2 | 12-Ф22 | 520 | - | 320 | |
| 8 | 203 | 270 | 330 | 381 | 419 | 40-2 | 12-Ф25 | 580 | - | 320 | |
| 254 | 324 | 387.5 | 445 | 457 | 46-2 | 16-Ф29 | 620 | 350 | |||
| 12 | 305 | 381 | 451 | 521 | 503 | 49-2 | 16-Ф32 | 680 | - | 380 | |

| 公称 压力(MPa) | 公称通径 (in) | 尺寸(mm) | |||||||||
| d | d1 | d2 | d3 | L | b-f | N-Ф | H | Lo | Do | ||
| 600Lb | 1/2 | 13 | 35 | 66.5 | 95 | 165 | 15-7 | 4-Ф15 | 110 | 175 | - |
| 3/4 | 19 | 43 | 82.5 | 118 | 190 | 16-7 | 4-Ф19 | 115 | 175 | - | |
| 1 | 25 | 51 | 89 | 124 | 216 | 18-7 | 4-Ф19 | 115 | 175 | - | |
| 11/4 | 32 | 64 | 98.5 | 133 | 229 | 21-7 | 4-Ф19 | 135 | 220 | ||
| 11/2 | 38 | 73 | 114.5 | 156 | 241 | 23-7 | 4-Ф22 | 140 | 280 | - | |
| 2 | 51 | 92 | 127 | 165 | 292 | 26-7 | 8-Ф19 | 150 | 305 | - | |
| 21/2 | 64 | 100 | 149 | 190 | 330 | 29-7 | 8-Ф22 | 165 | 380 | - | |
| 3 | 76 | 127 | 168 | 210 | 356 | 32-7 | 8-Ф22 | 180 | 450 | - | |
| 4 | 102 | 157 | 216 | 273 | 432 | 38-7 | 8-Ф25 | 380 | - | 300 | |
| 5 | 127 | 186 | 266.5 | 330 | 508 | 45-7 | 8-Ф29 | 460 | - | 300 | |
| 6 | 152 | 216 | 292 | 356 | 559 | 48-7 | 12-Ф29 | 520 | - | 320 | |
| 8 | 200 | 270 | 349 | 419 | 660 | 56-7 | 12-Ф32 | 580 | - | 320 | |
| 10 | 248 | 324 | 432 | 508 | 787 | 64-7 | 16-Ф35 | 620 | - | 350 | |
| 12 | 298 | 381 | 489 | 559 | 838 | 67-7 | 20-Ф35 | 680 | - | 380 | |
| 900Lb | 1/2 | 1317 | 35 | 82.5 | 121 | 229 | 22.5-7 | 4-Ф35 | 110 | 175 | - |
| 3/4 | 22 | 43 | 88.5 | 130 | 229 | 22.5-7 | 4-Ф23 | 115 | 175 | - | |
| 1 | 28 | 51 | 101.6 | 149 | 254 | 29-7 | 4-Ф23 | 115 | 175 | - | |
| 11/4 | 35 | 64 | 111.1 | 159 | 279 | 29-7 | 4-Ф26 | 135 | 220 | - | |
| 11/2 | 47 | 73 | 123.8 | 178 | 305 | 32-7 | 4-Ф26 | 140 | 280 | - | |
| 2 | 57 | 92 | 165.1 | 216 | 368 | 38.5-7 | 8-Ф29 | 150 | 305 | - | |
| 21/2 | 73 | 105 | 190.5 | 244 | 419 | 41.5-7 | 8-Ф26 | 165 | 380 | - | |
| 3 | 98 | 127 | 190.5 | 241 | 381 | 38.5-7 | 8-Ф29 | 180 | 450 | - | |
| 4 | 121 | 157 | 234.9 | 292 | 457 | 44.5-7 | 8-Ф26 | 380 | - | 300 | |
| 146 | 186 | 279.4 | 349 | 559 | 51-7 | 8-Ф32 | 460 | 300 | |||
| 6 | 190 | 216 | 317.5 | 381 | 610 | 56-7 | 12-Ф35 | 520 | - | 320 | |
| 8 | 238 | 270 | 393.7 | 470 | 737 | 70-7 | 12-Ф32 | 580 | - | 320 | |
| 282 | 324 | 469.9 | 545 | 938 | 63.5-7 | 16-Ф39 | 620 | 350 | |||
| 12 | 381 | 533.4 | 610 | 965 | 79.5-7 | 20-Ф39 | 680 | - | 380 | ||
