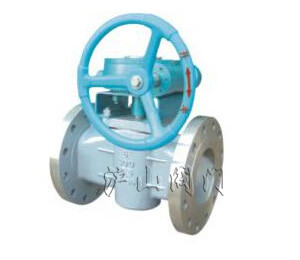

X47W正齿轮传动油密封式旋塞阀


X47W正齿轮传动油密封式旋塞阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 正齿轮传动油密封旋塞阀   产品型号 X47W
  驱动方式 齿轮   连接形式 法兰
  结构形式 直通   密封材料 橡胶
  压力范围 0.4-1.0MPa   公称通径 DN125-DN600
  常用材质 灰铸铁   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖X47W正齿轮传动油密封式旋塞阀〗制造商,也是国内大型【旋塞阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖X447W正齿轮传动油密封式旋塞阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

X47W正齿轮传动油密封式旋塞阀介绍

X447W正齿轮传动油密封式旋塞阀-沪山阀门制造(上海)有限公司

一、X47W正齿轮传动油密封式旋塞阀结构

X47W正齿轮传动油密封式旋塞阀根据其结构可分为升降式止回阀,旋启式,蝶式,管道式,缓闭式和隔膜式止回阀等。

1,升降式止回阀的结构一般与截止阀相似,其阀瓣沿着通道中心线作升降运动,动作可靠,但流体阻力较大,适用于较小口径的场合。升降式止回阀可氛围直通式和

2,旋启式止回阀的阀瓣绕转轴做旋转运动。其流体阻力一般小于升降式止回阀,它适用于较大口径的场合。二通法兰式旋塞阀根据阀瓣的数目可分为单瓣旋启式,双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径场合。大口径管路选用单瓣旋启式止回阀时,为减少水锤压力,最好采用能减小水锤压力的缓闭止回阀阀门。双瓣止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小,重量轻,是一种发展较快的止回阀;多瓣止回阀适用于大口径管路;

3,蝶式止回阀的结构类似蝶阀,其结构简单,流阻较小,水锤压力亦较小;

4,隔膜式止回阀有多种结构形式,均采用隔膜作为启闭件,由于其防水性能好,结构简单,成本低,近年来发展较快,但隔膜式止回阀的使用温度和压力受到隔膜材料的限制;

二、X47W正齿轮传动油密封式旋塞阀安装要点

1),安装位置,高度,进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。

2),保温样式旋塞阀安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体,填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求。

3),在管线中不要使止回阀承受重量,大型的止回阀(aetv One-way valve):应独立支撑,使之不受管系产生的压力的影响。

三、X47W正齿轮传动油密封式旋塞阀主要零件及性能

零件名称 阀体、压盖、箱体、阀塞、箱盖、底盖 内齿扇 O型橡胶圈
材料 灰铸铁 铸钢 橡胶

四、X47W正齿轮传动油密封式旋塞阀主要性能规范

型号 公称压力 PN(MPa) 工作压力 P(MP 试验PS(MPa 工作温度(℃) 工作介质
壳体(水) 密封(水)
X47W-1.0 0.16 0.16 0.24 0.17 ≤100 人工煤气、天然气、油品
X47W-0.4 0.4 0.4 0.6 0.44
X47W-1.0 1.0 1.0 1.5 1.1

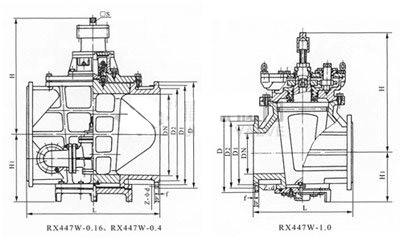

五、X47W正齿轮传动油密封式旋塞阀主要连接尺寸

公称压力PN(MPa) 公称通径DN(mm) 尺寸(mm)
L D D1 D2 b F □S Z-Фd H1 H
1.0 125 356 250 210 184 24 3 25 8-Ф17.5 156 515~575
150 394 285 240 212 26 3 25 8-Ф22 175 490~550
200 457 340 295 268 28 3 25 8-Ф22 255 575~635
250 533 395 350 320 28 3 25 12-Ф22 263 580~670
0.4 300 610 445 400 370 32 4 32 12-Ф22 319 688
400 762 565 515 482 32 4 32 16-Ф26 369 731
500 850 670 620 585 34 4 32 20-Ф26 405 780
600 95 700 725 685 36 5 32 20-Ф30 495 860
