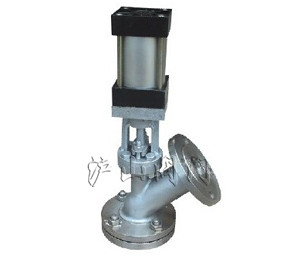

FL641H型保温夹套气动放料阀


FL641H型保温夹套气动放料阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 保温夹套气动放料阀   产品型号 FL641H型
  驱动方式 气动   连接形式 法兰
  结构形式 夹套   密封材料 不锈钢
  压力范围 0.6~2.5MPa   公称通径 DN25-DN150
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司 是国内著名〖FL641H型保温夹套气动放料阀〗制造商,也是国内大型【放料阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖FL641H型保温夹套气动放料阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。



产品介绍:
FL641H型保温夹套气动放料阀又称RTBPFY-V型气动保温放料阀,保温夹套气动放料阀是用气动执行器控制阀门,性能与用途:操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。 结构:主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。

应用范围:
(一)、气动保温放料阀耐腐蚀性
1
、保温夹套气动放料阀使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的最低用温度为-29,最高温度为425。)
2
、气动保温放料阀使用介质如颗粒、油品、纸浆、二氧化碳气体(不锈钢材质的最低使用温度为-100,最高使用温度为232。)
3
、气动保温夹套放料阀严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度>150 浓度>30%)。
(二)、不锈钢气动放料阀的一般工作温度:≤150
(三)、保温气动放料阀压力范围:0.6~2.5MPa
(四)、气动保温放料阀通径范围:25~250mm

结构特点:
放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于放料阀底部法兰焊接于储罐和其它容器的底部,因此消除工艺介质通常在容器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀,并对密封圈进行特殊处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能,阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时采取短行程阀瓣的设计。

标准规范:
设计制造标准:HG5-16-79
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:

阀体

阀瓣、密封圈、阀杆

螺母

壳体试验

不锈钢



主要尺寸及重量:

口径

上展式

下展式

D

D3

H

D0

D

D3

H

D0

25

115

115

270

160

115

135

225

160

32

135

135

285

160

135

145

300

160

40

145

145

355

180

145

160

340

180

50

160

160

370

180

160

180

345

180

65

180

180

465

220

180

195

425

220

80

195

195

480

250

195

215

445

250

100

215

215

590

280

215

260

535

280

125

245

245

730

300

245

280

585

300

150

280

280

775

320

280

330

665

320
