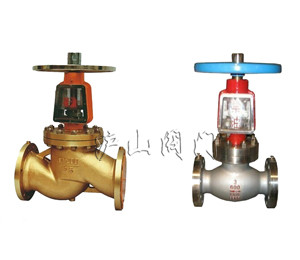

JY41W氧气专用截止阀


JY41W氧气专用截止阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 氧气专用截止阀   产品型号 JY41W
  驱动方式 手动   连接形式 对夹、法兰
  结构形式 直通式   密封材料 与阀体一致
  压力范围 1.6~4.0MPa   公称通径 DN25-DN400
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖JY41W氧气专用截止阀〗制造商,也是国内大型【截止阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖JY41W氧气专用截止阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

JY41W氧气专用截止阀介绍

氧气专用截止阀

一、JY41W氧气专用截止阀产品用途

JY41W氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成,具有机械强度高,耐磨损、安全性好等优点。使用在氧气管路上,具有最佳的防爆阻燃性能,消除了氧气管路上的不安全因素。天然气截止阀采用弹性V形聚四氟乙烯或丁晴橡胶作为动密封填料,由填料盖/不锈钢弹簧提供初始密封,填料密封性能随介质压力上升而增强,既具有密封性能,无需人工维护。区别于其它阀门,适用于大多数高中压燃气输送管线、混气站、储配站等场合。

二、JY41W氧气专用截止阀产品特点

1、防燃阻火:主要部件的材质为铜合金,属不可燃材料,即使与高速气流中的固体粒子碰撞也不会产生火花。因此,本阀具有最佳的防燃阻火性能。
2、安全可靠:本阀带有防尘、防水、防油污装置,所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施,填料材质为聚四氟乙烯,可确保使用时安全可靠。

三、JY41W氧气专用截止阀用途原理

氧气截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。氧气截止阀是氧气管网专用阀门的一种。使用于城市液化气石油气贮备站,氧气截止阀也使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截流的启闭装置。

四、JY41W氧气专用截止阀压力试验

公称压力

强度试验

水密封试验

上密封试验

气密封试验

2.5

3.8

2.8

2.8

0.6

4.0

6.0

4.4

4.4

五、氧气专用截止阀主要零件材料及性能

体盖

阀杆

阀瓣

密封面

垫片

填料

工作温度

适用介质

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

本体材质

PTFE

PTFE

常温

氧气

ZCrZn16Si4

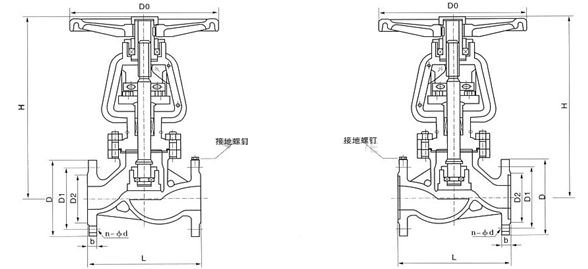

六、氧气专用截止阀规格主要尺寸

1.6MPa

DN

L

D

D1

D2

b

n-Φd

H

Do

凸面法兰

RF

JY41W-16P

JY41W-16T

JY41Y-16P

JY41Y-16T

25

160

115

85

65

14

4-Φ14

305

160

32

180

135

100

78

16

4-Φ18

316

160

40

200

145

110

85

16

4-Φ18

328

180

50

230

160

125

100

16

4-Φ18

356

200

65

290

180

145

125

18

4-Φ18

389

280

80

310

195

160

135

20

8-Φ18

400

280

100

350

215

180

155

20

8-Φ18

460

320

125

400

245

210

185

22

8-Φ18

528

320

150

480

280

240

210

24

8-Φ23

668

450

200

600

335

295

265

26

26-Φ23

795

500

250

650

405

355

320

30

30-Φ25

910

560

300

750

460

410

375

30

30-Φ25

1200

640

350

850

520

470

435

34

34-Φ25

1200

720

400

950

580

525

485

36

36-Φ30

1560

800

JY41W氧气管路专用截止阀PN2.5MPa-4.0MPa

规格主要尺寸

2.5MPa

DN

L

D

D1

D2

b

n-Φd

H

DO

25

160

115

85

65

16

4-Φ14

305

160

凸面法兰

RF

JY41W-25P

JY41W-16T

HY41Y-16P

JY41Y-16T

32

180

135

100

78

18

4-Φ18

316

160

40

200

145

110

85

18

4-Φ18

328

180

50

230

160

125

100

20

4-Φ18

356

200

65

290

180

145

120

22

8-Φ18

389

280

80

310

195

160

135

22

8-Φ18

400

280

100

350

230

190

160

24

8-Φ23

460

320

125

400

270

220

188

28

8-Φ25

538

320

150

480

300

250

218

30

8-Φ25

668

450

200

600

360

310

278

34

12-Φ25

795

500

250

650

425

370

332

36

12-Φ30

910

560

300

750

485

430

390

40

16-Φ30

1200

640

350

850

550

490

448

44

16-Φ34

1290

720

400

950

610

550

505

48

16-Φ34

1560

800

4.0MPa

25

160

115

85

65

16

4-Φ14

305

160

凸面法兰

RF

JY41W-40P

JY41W-40T

HY41Y-40P

JY41Y-40T

32

180

135

100

78

18

4-Φ18

316

160

40

200

145

110

85

18

4-Φ18

328

180

50

230

160

125

100

20

4-Φ18

356

200

65

290

180

145

120

22

8-Φ18

389

280

80

310

195

160

135

22

8-Φ18

400

280

100

350

230

190

160

24

8-Φ23

460

320

125

400

270

220

188

28

8-Φ25

538

320

150

480

300

250

218

30

8-Φ25

668

450

200

600

375

320

282

38

12-Φ30

795

500

250

650

445

385

345

42

12-Φ34

910

560

300

750

510

450

408

46

16-Φ34

1200

640

350

850

570

510

465

52

16-Φ34

1290

720

400

950

655

585

535

58

16-Φ41

1560

800
