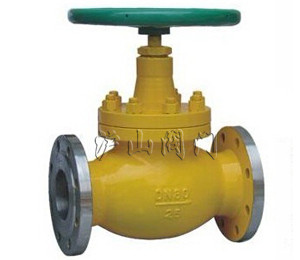

JIS(仿日式)天然气截止阀


JIS(仿日式)天然气截止阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 天然气截止阀   产品型号 JIS
  驱动方式 手动、气动、电动   连接形式 法兰
  结构形式 明杆、暗杆   密封材料 不锈钢、尼龙
  压力范围 1.6~4.0MPa   公称通径 DN15-DN200
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖JIS(仿日式)天然气截止阀〗制造商,也是国内大型【截止阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖JIS(仿日式)天然气截止阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

JIS(仿日式)天然气截止阀介绍

JIS(仿日式)天然气截止阀

一、JIS(仿日式)天然气截止阀产品概述

天然气截止阀采用弹性V形聚四氟乙烯或丁晴橡胶作为动密封填料,由填料盖/不锈钢弹簧提供初始密封,填料密封性能随介质压力上升而增强,既具有密封性能,无需人工维护,以区别于其它阀门。压力表截止阀适用于大多数高中压燃气输送管线、混气站、储配站等场合。

二、JIS(仿日式)天然气截止阀主要设计参数

设计、制造 法兰连接 结构长度 公称通径 公称压力
GB/T12235-89、
JIS B2071、B2081
JB/T79-94、GB9113-2000、
JIS B2212、B2214
GB12221-89、
JIS B2002
DN15~300mm PN1.6、2.5、4.0MPa、10K、20K

三、JIS(仿日式)天然气截止阀主要性能参数

公称压力 壳体试验 密封试验 上密封试验 适用介质 适宜温度
JIS-10K 1.6 2.4 1.76 1.76 液化气、
天然气等
-40~+80℃
2.5 3.75 2.75 2.75
JIS-20K 4.0 6.0 4.4 4.4

四、JIS(仿日式)天然气截止阀主要零件材料

阀体、阀盖 阀杆、阀瓣 密封面 填料
WCB 不锈钢 不锈钢和尼龙 聚四氟乙烯、丁晴橡胶

五、JIS(仿日式)天然气截止阀主要外形尺寸

JIS 10K PN1.6、2.5MPa
公称通径DN 主要连接尺寸(mm) 重量
(kg)
(mm) in d L D D1 D2 b Z-фd H Do
15 1/2 15 108 95 70 52 12 4-15 240 125
20 3/4 20 117 100 75 58 14 4-15 240 125
25 1 25 127 125 90 70 14 4-19 242 125
32 11/4 322 140 135 100 80 16 4-19 175 125
40 11/2 40 165 140 105 80 16 4-19 286 160
50 2 51 203 155 120 100 16 4-19 360 200 24
65 21/2 64 216 175 140 120 18 4-19 380 200 34
80 3 76 241 185 150 130 18 8-19 415 250 42
100 4 102 292 210 175 155 18 8-19 465 280 70
125 5 127 356 250 210 185 20 8-23 515 300
150 6 152 406 280 240 215 22 8-23 545 355 120
200 8 203 495 330 290 265 22 12-23 675 400 200
JIS 20K PN4.0MPa
15 1/2 13 152 95 70 52 14 4-15 253 90
20 3/4 19 178 100 75 58 16 4-15 298 100
25 1 25 203 125 90 70 16 4-19 315 130
32 11/4 32 216 135 100 80 18 4-19 300 150
40 11/2 38 229 140 105 85 18 4-19 352 180
50 2 51 267 155 120 100 22 8-19 420 200 32
65 21/2 64 292 175 140 120 24 8-19 465 250 45
80 3 76 318 200 160 135 26 8-23 490 280 60
100 4 102 356 225 185 160 28 8-23 590 355 100
125 5 127 400 270 225 195 30 8-25 690 405
150 6 152 444 305 260 230 32 12-25 760 455 190
200 8 203 559 350 305 275 34 12-25 1070 600 310
