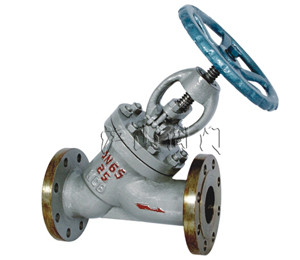

U45 UJ45直流式柱塞阀


U45 UJ45直流式柱塞阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 流式柱塞阀   产品型号 U45 UJ45
  驱动方式 手动   连接形式 法兰
  结构形式 直流式   密封材料 硬质合金、不锈钢
  压力范围 1.6~2.5MPa   公称通径 DN15-DN400
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



U45 UJ45直流式柱塞阀介绍

直流式柱塞阀U45 UJ45-沪山阀门制造(上海)有限公司


一、U45 UJ45直流式柱塞阀产品概述

U45 UJ45直流式柱塞阀的优点是介质在内流动平衡转弯拐角少。根据对三种截止阀,流阻系数的测定DN100mm,直通式截止阀流阻系数为4.1 ,DN100mm角式截止阀流阻系数为3.8,而DN100mm直流式截止阀流阻系数为0.5,阻力大大降低。衬氟塑料截止阀专用于控制强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。

二、U45 UJ45直流式柱塞阀主要连接、结构尺寸

DN(mm)
尺寸(mm)
U45SM-16C、P、R?? U45H-16C、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 600 622 698 787 914
H 180 200 220 260 280 310 350 390 430 460 550 650 750 860 980 1110
W 100 100 120 140 160 180 200 240 270 310 340 400 520 640 760 900
D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580
K 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
T 12 12 12 12 13 13 12 17 17 19 21 23 27 28 30 32
n-φ 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-23 12-25 12-25 16-25 16-30



DN(mm)
尺寸(mm)
U45SM-25C、P、R?? U45H-25C、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 600 622 698 787 914
H 180 200 220 260 280 310 350 390 430 470 550 650 750 860 990 1110
W 100 100 120 140 160 180 200 240 280 310 340 400 520 640 760 900
D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
K 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
T 14 14 14 15 15 17 19 19 21 25 27 31 33 36 40 44
n-φ 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-23 8-25 8-25 12-25 12-30 16-30 16-34 16-34
