德标截止阀


德标截止阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 德标截止阀   产品型号 Z41
  驱动方式 手动、电动   连接形式 法兰
  结构形式 直通式   密封材料 硬质合金、不锈钢
  压力范围 1.6~6.4MPa   公称通径 DN15-DN400
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖德标截止阀〗制造商,也是国内大型【截止阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖德标截止阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、德标截止阀介绍

德标截止阀(stop valve,Globe Valve)的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。

二、德标截止阀概述

波纹管截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。 根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常迁合作为切断或调节以及节流用。
截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。本阀要水平安装  截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。

三、德标截止阀工作原理

截止阀,也叫截门,是使用最广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中 低压,而且适用于高压。
截止阀的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。
截止阀只许介质单向流动,安装时有方向性。截止阀的结构 长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性 不强。

四、德标截止阀优点与缺点

优点
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间磨擦力小,寿命较长。
缺点
1、流体阻力大,开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。
4、流体阻力大,长期运行时,密封可靠性不强
截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分,有直通式、直流式和角式。截止阀按密封形式分,有填料密封截止阀和波纹管密封截止阀。

五、德标截止阀技术规范

结构形式

BB-BG-OS&Y

驱动方式

手动

电动

设计标准

DIN3356

结构长度

DIN3202

连接法兰

DIN2543-2545

试验和检验

DIN3230



注:系列阀门连接法兰克根据用户要求设计制造。

六、德标截止阀产品性能规范

公称压力(MPa)

壳体实验压力(MPa)

密封试验压力(MPa)

适用温度(℃)

适用介质

1.6

2.4

1.76

-110~600℃

水、蒸汽、油品等

2.5

3.75

2.75

4.0

6.0

4.4

6.4

9.6

7.04

七、德标截止阀主要零件材料及性能

壳体

GS-C25

1.4308

阀瓣

GS-C25

1.4308

1.4408

Monel

阀杆

13Cr

1.4308

1.4408

Monel

F304

阀瓣密封面

13Cr

13Cr

STL

1.4308

STL

1.4408

STL

Monel

1.4308

1.4308

STL

阀座密封面

13Cr

STL

STL

1.4308

STL

1.4408

STL

Monel

1.4308

STL

STL

壳体

1.4408

1.4306

1.4301

阀瓣

阀杆

1.4408

1.4306

1.4301

阀瓣密封面

1.4408

1.4408

STL

1.4306

1.4306

STL

1.4301

1.4301

STL

阀座密封面

1.4408

STL

STL

1.4306

STL

STL

1.4301

STL

STL

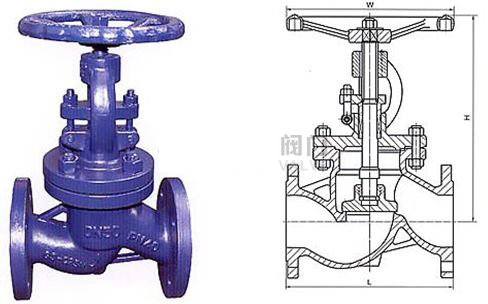

德标截止阀





主要外形和连接尺寸

压力等级 (MPa)

PN1.6MPa

口径

mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

230

290

310

350

400

450

600

730

850

980

1100

H

240

260

276

285

300

305

354

402

437

496

541

699

815

914

1189

1350

W

120

140

160

160

180

200

200

750

250

300

350

400

450

500

550

600

重量(Kg)

8

10

12

16

17

20

30

38

56

75

100

182

278

398

500

618


主要外形和连接尺寸

压力等级(MPa)

PN2.5MPa

口径

mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

230

290

310

350

400

450

600

730

850

980

1100

H

240

260

276

285

300

325

363

415

453

505

556

744

864

948

1269

1450

W

120

140

160

160

180

200

200

250

300

350

400

450

500

550

600

600

重量(Kg)

8

10

12

16

17

20

30

39

58

80

101

190

290

405

510

650


主要外形和连接尺寸

压力等级 (MPa)

PN4.0MPa

口径

mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

230

290

310

350

400

450

600

730

850

980

1100

H

240

260

276

285

300

325

370

430

480

532

589

783

888

965

1285

1512

W

120

140

160

160

180

200

200

250

300

350

400

450

500

550

600

600

重量(Kg)

8

10

12

16

17

22

31

41.5

61

83

110

210

318.5

430

520

680

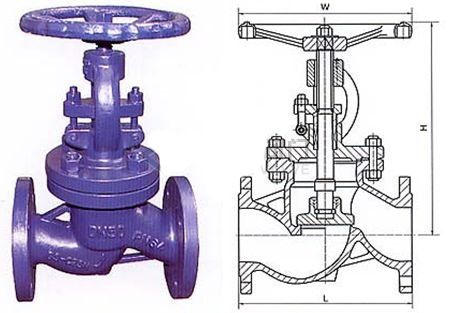

德标截止阀

主要外形和连接尺寸

压力等级 (MPa)

PN6.4MPa

口径

mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

300

340

380

430

500

550

650

775

900

1025

1150

H

240

260

276

285

300

305

354

402

437

495

541

699

815

914

1189

1350

W

120

140

160

160

180

200

200

750

250

300

350

400

450

500

550

600

重量(Kg)

8

10

12

16

17

20

30

38

56

75

100

182

278

398

500

618


主要外形和连接尺寸

压力等级(MPa)

PN10.0MPa

口径

mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

300

340

380

450

500

550

650

775

900

1025

1250

H

240

260

276

285

300

325

363

415

453

505

556

744

864

948

1269

1450

W

120

140

160

160

180

200

200

250

300

350

400

450

500

550

600

600

重量(Kg)

8

10

12

16

17

20

30

39

58

80

101

190

290

405

510

650


主要外形和连接尺寸

压力等级(MPa)

PN16.0MPa

口径

mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

300

340

380

450

500

550

650

775

900

1025

1250

H

240

260

276

285

300

325

370

430

480

532

589

783

888

965

1285

1512

W

120

140

160

160

180

200

200

250

300

350

400

450

500

550

600

600

重量(Kg)

8

10

12

16

17

22

31

41.5

61

83

110

210

318.5

430

520

680
