美标内螺纹截止阀


美标内螺纹截止阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 美标内螺纹截止阀   产品型号 J11W
  驱动方式 手动   连接形式 内螺纹
  结构形式 直通式   密封材料 与阀体一致
  压力范围 ≤10000Psi   公称通径 1/4〞-2
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖美标内螺纹截止阀〗制造商,也是国内大型【截止阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖美标内螺纹截止阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、美标内螺纹截止阀介绍

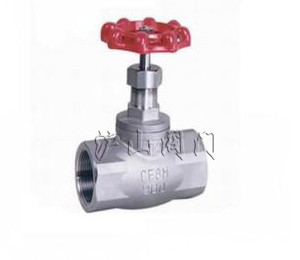

美标内螺纹截止阀

美标内螺纹针型截止阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,内螺纹针型阀是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。德标截止阀的密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。

二、美标内螺纹针型截止阀特点

1. 美标针型截止阀制造标准:ASME B16.34-2004
2. 连接形式:  内外螺连接(NPT,G,Rc,Rp…)
3. 美标针型截止阀结构特征:锥面密封,旋塞提升式。
4. 阀门检验和试验: API 598
5. 公称压力:≤10000Psi
6. 适用温度:-29℃~+538℃
7. 适用介质:水,汽,油及有腐蚀性和非腐蚀性气体等。

三、美标内螺纹截止阀性能规范

公称压力

PN

2.5,4.0,6.4

MPa

强度试验压力

PT

3.8,6.0,9.6

低压气密封试验压力





0.6

高压密封试验压力



3.0,4.8,7.6

适用介质

J11W-(16-64)C

J11W-(16-64)P

J11W-(16-64)R

水、油品、气

硝酸类

醋酸类

适用温度

-40~180℃

四、美标内螺纹截止阀主要零件材料

零件名称

J11W-(16-64)C

J11W-(16-64)P

J11W-(16-64)R

阀体

WCB

ZG1Cr18Ni9Ti

 CF8

ZG1Cr18Ni12Mo2Tii

CF8M

阀盖

1Cr18Ni9Ti

304

1Cr18Ni9Ti

304

1Cr18NI12Mp2Ti

316

阀杆

1Cr18Ni9Ti

304

1Cr18Ni9Ti

304

18Ni12Mo2Ti

316

密封圈

304,316

填料

聚四氟乙烯

五、美标内螺纹截止阀主要外型尺寸

DN

G

L

E

B

H

A

6

1/4〞

60

15

23

80

60

10

3/8〞

60

15

26

80

60

15

1/2〞

68

16

31

90

70

20

3/4〞

82

18

38

98

70

25

1〞

90

20

46

108

80

32

11/4

105

21.5

56

120

90

40

1 〞

120

23

63

146

100

50

2

140

24.5

76

162

120
