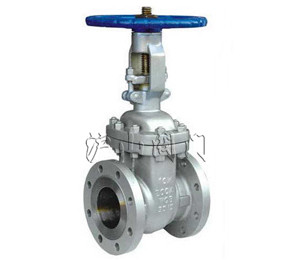

JIS日标闸阀


JIS日标闸阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 JIS日标闸阀   产品型号 Z41
  驱动方式 手动、气动、电动   连接形式 对夹、法兰
  结构形式 明杆、暗杆   密封材料 硬质合金、铸钢、橡胶
  压力范围 PN2.0~16.0MPa   公称通径 Class150~900
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖JIS日标闸阀〗制造商,也是国内大型【】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖JIS日标闸阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、JIS日标闸阀 主要用途

法兰连接钢制闸阀适用于ANSI Class150~900、PN2.0~16.0MPa、JIS10~20K,工作温度-29~425℃(碳钢)及-40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。
通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。

二、JIS日标闸阀 结构特点

①产品设计制造符合国外先进标准要求,密封可靠,性能优良。
②结构设计紧凑合理,造型美观。
③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
④阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

三、JIS日标闸阀 应用规范

设计与制造 Design and Manufacture
结构长度
Face to face/ End to end
法兰尺寸
FlangeDimension
压力-温度Pressure Temperature Lating
试验-检验Inspection and Test
JIS B2073 B2083
JIS B2002
JIS B2212 B2214
JIS B2073 B2083
JIS B2003

四、JIS日标闸阀 压力试验

设计与制造
Design and
Manufacture
强度试验
Shell Test
水密封试验
WaterSeal Test
气密封试验
Air SealTest
MPa
Lbf/in2
MPa
Lbf/in2
MPa
Lbf/in2

150

3.0

430

2.2

315

0.4-0.7

60-100

300

7.7

1110

5.7

815

600

15.3

2220

11.3

630

900

23.0

3330

17

2445

四、JIS日标闸阀 主要零件材料及主要用途

体盖瓣   Body Cover Disc

阀杆
Stem

密封面
Sealing Face

垫片(环)
Sealing Shim

  填料     Packing

工作温度℃ Working Temperature

适用介质Suitable Medium

WCB

2Cr13

13Cr
STL
木体材料
With Body
Material
尼龙
Nylon

增强柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite
1Cr13/Flexible Graphite
SFB-2
08软钢
08 Soft Steal
F304
F316
F304L
F316L

柔性石墨 增强柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE

≤425

水 蒸汽 油品
Water
Steam
Petroleum
Products

WC1

38CrMoAl 25Cr2MoV

≤425

WC6

≤540

WC9

≤570

C5 C12

≤540

CF8

F304

≤200

硝酸
醋酸
尿素
Nitric acid
Acetic acid

CF8M

F316

CF3

F304L

CF3M

F316L

五、JIS日标闸阀 主要外形尺寸、连接尺寸及质量

ANSI美标闸阀 ,结构图

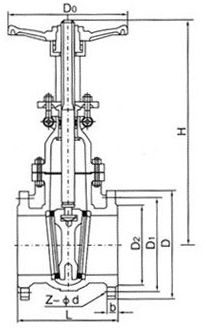

                  JIS日标闸阀 结构图

10K级主要尺寸和重量   Size Main Dimensions and Weight

DN(mm)

in

L

D

D1

D2

b

n-φd

H

D0

W(kg)

50

2

178

155

120

100

16

4-19

409

200

24

65

21/2

190

175

140

120

18

4-19

535

250

31

80

3

203

185

150

130

18

8-19

570

250

40

100

4

229

210

175

155

18

8-19

590

250

55

150

6

267

280

240

215

22

8-23

630

300

90

200

8

292

330

290

265

22

12-23

960

350

145

250

10

330

400

355

325

24

15-25

1158

400

230

300

12

356

450

400

370

24

16-25

1378

450

330

350

14

381

490

445

415

26

16-25

1543

500

460

400

16

406

560

510

475

28

16-27

1738

600

600

450

18

432

620

565

530

30

20-27

1959

600

980

500

20

457

675

620

585

30

20-27

2214

680

960

20K级主要尺寸和重量   Size Main Dimensions and Weight

DN(mm)

in

L

D

D1

D2

b

n-φd

H

D0

W(kg)

50

2

216

155

120

100

18

8-19

480

200

32

65

21/2

241

175

140

120

20

8-19

510

250

39

80

3

283

200

160

135

22

8-23

580

280

55

100

4

305

225

185

160

24

8-23

700

350

80

150

6

403

305

260

230

28

12-25

940

400

160

200

8

419

350

305

275

30

12-25

1190

450

250

250

10

457

430

380

345

34

12-27

1390

500

370

300

12

502

480

430

395

35

16-27

1600

500

560

350

14

762

540

480

440

40

16-33

1750

600

870

400

16

838

605

540

495

46

16-33

1900

600

1150

450

18

914

675

605

560

48

20-33

2320

650

1270
