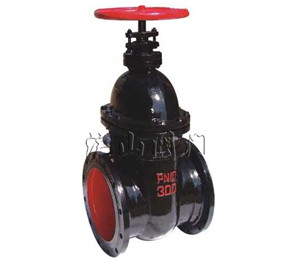

Z45暗杆楔式闸阀


Z45暗杆楔式闸阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 Z45暗杆楔式闸阀   产品型号 Z45
  驱动方式 手动   连接形式 法兰
  结构形式 暗杆   密封材料 硬质合金、铜合金、铸铁
  压力范围 1.0MPa   公称通径 DN40-DN500
  常用材质 灰铸铁   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖Z45暗杆楔式闸阀〗制造商,也是国内大型【】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖Z45暗杆楔式闸阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

Z45暗杆楔式闸阀介绍


本阀广泛适用于石油、化工、制药、电力等行业,在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。

性能规范
型号 公称压力(MPa) 试验压力(MPa) 工作温度(℃) 适用介质
强度(水) 密封(水)
Z45T-10 1.0 1.5 1.1 ≤120 蒸汽、水
Z45W-10 ≤100 油品、煤气


主要零件材料
零件名称 材料
Z45T-110 Z45W-10
阀体、阀盖 灰铸铁 灰铸铁
阀板 灰铸铁+黄钢 灰铸铁
阀杆 碳钢 碳钢
手轮 灰铸铁 灰铸铁
阀杆螺母 青钢 青钢

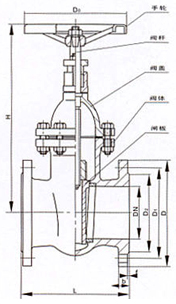

外形尺寸和连接尺寸
型号 公称通径DN(mm) 尺寸 重量(kg)
L D D1 D2 b-f Z-Φd H Do
Z45T-10
Z45W-10
40 165 145 110 85 18-3 4-18 240 140 16.5
50 178 160 125 100 20-3 4-18 295 160 20
65 190 180 145 120 20-3 4-18 320 160 25
80 203 195 160 135 22-3 4-18 350 200 33
100 229 215 180 155 22-3 8-18 390 200 44
125 250 250 210 185 24-3 8-18 440 240 60
150 270 280 240 210 24-3 8-23 490 240 98.5
200 292 330 295 265 26-3 8-23 620 320 135
250 330 390 350 320 28-3 12-23 680 320 185
300 356 440 400 368 28-3 12-23 880 400
350 381 500 460 428 30-3 16-23 888 400
400 406 565 515 482 32-3 16-25   500
450 432 615 565 532 32-3 20-25   500
500 457 670 620 585 34-3 20-25   500

相关产品:

黄铜内螺纹闸阀 柱塞式闸阀UZ41H 铸铁暗杆闸阀
铸铁暗杆闸阀 锻钢法兰闸阀 Z41国标手动法兰闸阀
DZ41国标低温法兰闸阀 Z44平行式双闸板闸阀 Z45暗杆楔式闸阀
BZ41保温闸阀 Z11锻钢闸阀 Z43平板闸阀
Z545伞齿轮弹性座封闸阀 暗杆弹性座封闸阀 RRHX明杆弹性座封闸阀
RRHX弹性座封闸阀 Z41Fs楔式衬氟塑料闸阀 大口径弹性座封闸阀
平板闸阀 金属密封柱塞式闸阀 SCZ系列插板阀
Z73X手动浆液阀 XXZ41消防专用信号弹性座封闸阀 XZ41消防专用明杆弹性座封闸阀
Z45暗杆弹性座封闸阀 Z41明杆弹性座封闸阀 DS系列水封闸阀
弹性座封闸阀 Z45X暗杆软密封闸阀 SZ45X地下弹性座封闸阀
Z41X明杆弹性座封闸阀 API 6A平板闸阀 Z83 平行式卡箍闸阀
