PZL43链轮对夹式刀形闸阀


PZL43链轮对夹式刀形闸阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 PZL43链轮对夹式刀形闸阀   产品型号 PZL43
  驱动方式 手动   连接形式 法兰
  结构形式 明杆   密封材料 不锈钢、橡胶
  压力范围 0.6~1.6MPa   公称通径 DN50-DN400
  常用材质 碳钢、不锈钢、灰铸铁   技术咨询 021-31007323



PZL43链轮对夹式刀形闸阀介绍


一、PZL43链轮对夹式刀型闸阀概述

PZL43链轮对夹式刀型闸阀闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泄漏其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。超短结构长度,节省材料,可使管路系统整体重量大大减轻。占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。

二、PZL43链轮对夹式刀型闸阀适用场合

弹性座封闸阀适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道,靠可以切割纤维材料的刀刃型闸板来切断这些介质。阀体实际上不存在腔室,闸板在侧面导向槽内升降,并由底部的凸耳紧压在阀座上,如需达到较高的介质密封性时,可选用O形密封阀座实现双向密封。

三、PZL43链轮对夹式刀型闸阀注意事项及其特点

刀型闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,刀型闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板 刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分刀型闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。本类阀门在管道中一般应当水平安装。

四、PZL43链轮对夹式刀型闸阀的主要标准

(1)GB12232-89《通用阀门法兰链接铁质闸阀》

(2)GB12234-89《通用阀门法兰和对焊连接钢制闸阀》

(3)GB8486-87 《内螺纹连接暗杆刀形闸阀通用技术条例》

(4)GB8465.1-87《手动对夹刀型闸阀、截止阀、球阀、止回阀 基本尺寸 铁制闸阀》

(5)JB/T53162-94《闸阀产品质量分等》

(6)JB/T5298-91《管线用钢制平板闸阀》

(7)JB/Z243-85《闸阀静压寿命实验规程》

(8)JB/TQ648-88《铁质对夹式平板闸阀》

(9)JB/T53200-94《铁质对价平板闸阀 产品质量分等》

(10)JB/T53242-94《钢制平板闸阀 产品质量分等》

( 11)JB/T53324-95《铜制制平板闸阀 产品质量分等》

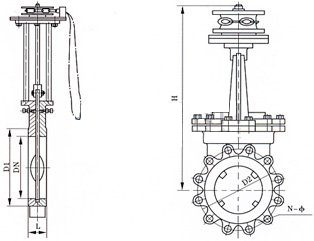

五、PZL43链轮对夹式刀型闸阀主要外形及连接尺寸(mm)

MPa

DN

L

D1

D2

H

n-M

MPa

DN

L

D1

D2

H

n-M

0.6
MPa

50

48

90

110

325

4-M12

1.0
MPa

50

48

100

125

325

4-M16

65

48

110

130

340

4-M12

65

48

120

145

340

4-M16

80

51

125

150

355

4-M16

80

51

135

160

355

4-M16

100

51

145

170

405

4-M16

100

51

155

180

405

8-M16

125

57

175

200

440

8-M16

125

57

185

210

440

8-M16

150

57

200

225

520

8-M16

150

57

210

240

520

8-M20

200

70

255

280

580

8-M16

200

70

265

295

580

8-M20

250

70

310

335

670

12-M16

250

70

320

350

670

12-M20

300

76

362

395

820

12-M20

300

76

368

400

820

12-M20

350

76

412

445

925

12-M20

350

76

428

460

925

16-M20

400

89

462

495

1030

16-M20

400

89

482

515

1030

16-M22
