伞齿轮对夹式刀形闸阀-PZ543伞齿轮对夹式刀形闸阀
您的位置:首页>>产品中心  >>PZ543伞齿轮对夹式刀形闸阀更新时间:2026-04-28 21:54:55

PZ543伞齿轮对夹式刀形闸阀

PZ543伞齿轮对夹式刀形闸阀
PZ543伞齿轮对夹式刀形闸阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 PZ543伞齿轮对夹式刀形闸阀   产品型号 PZ543
  驱动方式 伞齿轮   连接形式 对夹
  结构形式 明杆   密封材料 硬质合金、不锈钢、橡胶
  压力范围 0.6~1.6MPa   公称通径 DN50-DN1200
  常用材质 碳钢、不锈钢、灰铸铁   技术咨询 021-31007323



一、PZ543伞齿轮对夹式刀形闸阀概述



PZ573H伞齿轮对夹式刀型闸阀短结构长度,节省材料,可使管路系统整体重量大大减轻。占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泄漏。

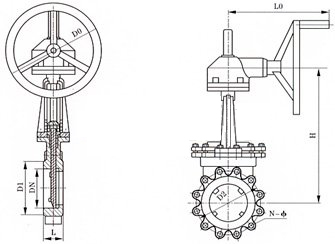

二、PZ543伞齿轮对夹式刀形闸阀主要外形及连接尺寸(mm)

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6
MPa
50 48 90 110 300 4-M12 1.0MPa 50 48 100 125 300 4-M16
65 48 110 130 310 4-M12 65 48 120 145 310 4-M16
80 51 125 150 330 4-M16 80 51 135 160 330 4-M16
100 51 145 170 380 4-M16 100 51 155 180 380 8-M16
125 57 175 200 440 8-M16 125 57 185 210 440 8-M16
150 57 200 225 500 8-M16 150 57 210 240 500 8-M20
200 70 255 280 580 8-M16 200 70 265 295 580 8-M20
250 70 310 335 670 12-M16 250 70 320 350 670 12-M20
300 76 362 395 820 12-M20 300 76 368 400 820 12-M20
350 76 412 445 900 12-M20 350 76 428 460 900 16-M20
400 89 462 495 1020 16-M20 400 89 482 515 1020 16-M22
450 89 518 550 1150 16-M20 450 89 532 565 1150 20-M22
500 114 568 600 1250 16-M20 500 114 585 620 1250 20-M22
600 114 670 705 1500 20-M22 600 114 685 725 1500 20-M27
700 127 775 810 1750 24-M22 700 127 800 840 1750 24-M27
800 127 880 920 2000 24-M27 800 127 898 950 2000 24-M30
900 154 980 1020 2300 24-M27 900 154 1005 1050 2300 28-M30
1000 165 1080 1120 2500 28-M27 1000 165 1115 1160 2500 28-M30
1200 190 1295 1340 2800 32-M30 1200 190 1325 1380 2800 32-M36
