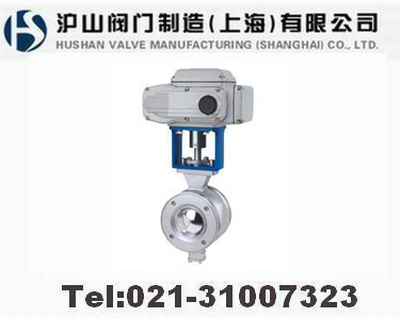

V型调节球阀


V型调节球阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



 产品名称 V型调节球阀   产品型号 VQ947V
  驱动方式 电动   连接形式 法兰
  结构形式 固定球球阀   密封结构 聚四氟乙烯等
  压力范围 1.6~6.4MPa   公称通径 DN25-DN400
  常用材质 WCB、304、316   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖V型调节球阀〗制造商,也是国内大型【球阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖V型调节球阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。



一、V型调节球阀概述

VQ947V型调节球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和手动蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。其主要特点是:
(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力突变的影响;
(2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接,具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNICPSQHQDHL等型号电子式电动执行机构GTXAL等气动活塞式执行机构。

二、V型调节球阀技术参数

公称通径DN(mm)

25400

公称压力PN(MPa)

1.66.4

公称压力Ps(MPa)

强度试验

2.49.6

密封试验

1.767.0

材料\代号

C

P

R

主要
零件

阀体

WCB

ZG1Cr18Ni9Ti

ZGOCr18Ni12Mo2Ti

球杆

2Cr13

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

聚四氟乙烯、不锈钢、硬质合金

填料

聚四氟乙烯、柔性石墨

适用工况

适用介质

,蒸汽,油品

硝酸类

醋酸类

适用温度

-28400

-28500

执行器

型号

CH3410RUNICPSQHQDHL等系列电子式电动执行机构

连接形式

对夹式、法兰式,法兰按JB79-59标准

三、V型调节球阀主要性能指标

基本误差

回差

死区

输入信号

输出信号

全行程的 ≤±2%

全行程的 ≤±2%

全行程的 ≤0.8%

420mADC

420mADC



公称通径DNmm

25

32

40

50

65

80

100

125

150

200

250

300

350

400

额定流量系数Cv

32

43

78

90

160

250

360

610

1120

1850

2950

3700

7195

11466

公称压力PNMPa

1.62.54.06.4

流量特性

近似等百分比(参见典型曲线图)、直线特性

阀板转角(度)

~至90°(可调)

允许泄漏量等级

软密封:零泄露
硬密封:额定Cv×0.001%

软密封:VI微气泡级,金属密封:额定CV×0.065%

动作时间(S/90)

8.530

3660

可调节比

250:1

300:1

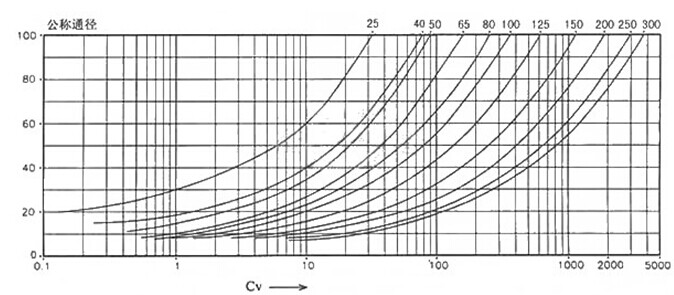

四、V型调节球阀流量特性曲线

V型调节球阀流量特性曲线

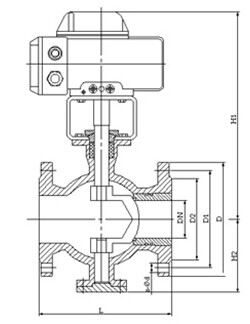

五、V型调节球阀外形尺寸

V型调节球阀外形尺寸



公称通径
DN(mm)

尺寸 (mm)

对夹

法兰式

L

H1

H2

D

D

D1

D2

q

Z-Φd

25

64

110

85

65

14

4-14

102

277

60

40

82

145

110

85

16

4-18

114

305

75

50

100

160

125

110

16

4--18

124

364

95

65

120

180

145

120

18

4-18

145

379

105

80

131

195

160

135

20

8-18

165

389

120

100

158

215

180

155

20

8-18

194

402

140

125

180

245

210

185

22

8-18

213

426

165

150

216

280

240

210

24

8-23

229

453

185

200

268

335

295

265

26

12-23

243

473

205

250

326

405

355

320

30

12-25

297

540

240

300

460

460

410

3750

30

12-25

338

590

290

350

470

-

-

-

-



-





400

525

-

-

-

-



-
