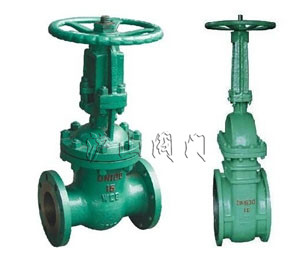

真空隔离闸板阀


真空隔离闸板阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 真空隔离闸板阀   产品型号 ZKZ944H、ZKZ44Y
  驱动方式 手动、电动   连接形式 法兰、焊接
  结构形式 弹性座封    密封材料 硬质合金、合金钢
  压力范围 1.0~6.4MPa   公称通径 DN50-DN800
  常用材质 铬钼钢    技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖真空隔离闸板阀〗制造商,也是国内大型【】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖真空隔离闸板阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、真空隔离闸板阀介绍

真空隔离闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。
ZKZ944 H-10C、16C-25-40-1
ZKZ44 Y-10I、16I、25I、40I、64I

二、真空隔离闸板阀优缺点介绍

平板闸阀的优点

流体阻力小 , 密封面受介质的忡刷和侵蚀小。

开闭较省力。

介质流向不受限制 , 不扰流、不降低压力。

形体简单 , 结构长度短,制造工艺性好,适用范围广。

闸阀的缺点如下:

密封面之间易引起冲蚀和擦伤,维修比较困难。

外形尺寸较大,开启需要一定的空间,开闭时间长。

结构较复杂。

真空闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可 分为 : 单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

真空闸阀的安装与维护应注意以下事项:

手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。

双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。

带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。

带传动机构的闸阀,按产品使用说明书的规定安装。

如果阀门经常开关使用 , 每月至少润滑一次。

三、真空隔离闸板阀市场需求

长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象,本企业引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀,克服了一般闸阀密封不良,生锈等缺陷,弹性座封闸阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果,该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。

四、真空隔离闸板阀主要结构特点及用途

1、柱塞式闸阀系列阀门主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧无能运动分步作用实现零泄漏。
2、密封面运动摩擦力小、启闭轻便,而且密封面磨损自动补偿功能。
3、结构简单、紧凑、检修方便、使用寿命长。
4、阀盖填料室设有真空密封结构,具有自胀压紧作用,并且各接合面采用高强膨胀材料密封,使系统与大气安全隔离,具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种
该阀门适用于工作温度≤425℃≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

五、真空隔离闸板阀安装使用

1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。

六、真空隔离闸板阀其他性能与材料介绍

主要性能规范
使用范围
产品类型 适用介质 适用温度
ZKZ44H ZKZ944H-C型 水、蒸汽、空气 ≤425
ZKZ44H ZKZ944H -I型 水、蒸汽、空气 ≤550
真空隔离闸板阀
ZKZ944 H-10C、16C-25-40-100
ZKZ44 Y-10I、16I、25I、40I、64I

主要零件材料
零件名称 阀体、阀盖 阀 杆 闸 板 密封面 阀杆螺母 填 料 紧固件
ZKZ44H ZKZ944H -C型 WCB 2Cr13 25 H:合金钢 铝青铜 膨胀复合石墨 优质碳钢
ZKZ44H ZKZ944H -I型 铬钼钢 20Cr1Mo1VA 12Cr1Mo1VA Y:硬质合金 铝青铜 铬钼钢
试验压力
公称压力 PN(MPa) 试验压力(MPa)
壳体强度试验 上密封试验 密封试验
1.0 1.5 1.1 1.1
1.6 2.4 1.8 1.8
2.5 3.8 2.8 2.8
4.0 6.0 4.4 4.4
6.4 9.6 7.0 7.0
10.0 15.0 11.0 11.0

真空隔离闸板阀
ZKZ44H-16C、16C、25、64、100
ZKZ44Y-10I、16I、25I、40I、64I、100I

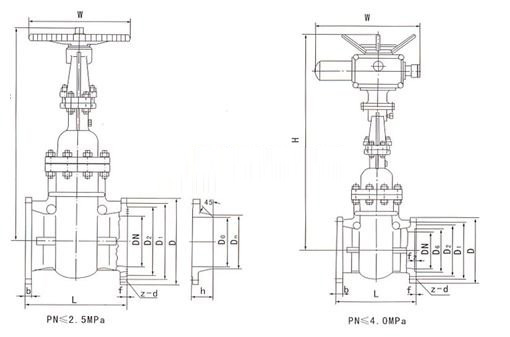

主要尺寸及重量
公称压力 PN(MPa) 公称通径 DN(mm) 主要外形尺寸及连接尺寸(mm) 阀门重量(kg) 附法兰尺寸(mm) 重量 (kg)
L H D D1 D2 b f Z-d W h Do Dn
ZKZ44H Y1.0C 50 250 345 160 125 100 16 3 4-18 250 28 45 49 58 2.4
65 270 395 180 145 120 18 3 4-18 250 40 48 64 75 3.2
80 280 425 195 160 135 20 3 4-18 2300 55 50 78 97 3.8
100 300 510 215 180 155 20 3 8-18 300 72 52 96 110 4.6
125 325 570 245 210 185 22 3 8-18 350 106 60 120 136 7
150 350 725 280 240 210 24 3 8-18 350 146 60 145 163 9
200 400 820 335 295 265 26 3 8-18 400 220 62 201 223 12
250 450 890 390 350 320 28 3 12-23 400 315 65 253 278 18
300 500 1070 440 400 368 28 3 12-23 450 398 65 303 330 20
350 550 1320 500 460 428 30 4 16-23 550 530 65 351 382 24
400 600 1450 565 515 482 32 4 16-25 550 690 65 398 432 29
450 650 1560 615 565 532 32 4 20-25 600 870 70 460 485 34
500 700 1720 670 620 585 34 4 20-25 650 1080 78 550 535 41
600 800 1880 780 725 685 36 5 20-30 700 1550 90 600 636 53
700 900 2085 895 840 800 40 5 24-30 750 1950 90 690 726 70
800 1000 2590 1010 950 905 44 5 24-34 800 2500 106 790 826 94
ZKZ44H Y1.6C 50 250 345 160 125 100 16 3 4-18 250 28 48 49 58 2.5
65 270 395 180 145 120 18 3 4-18 250 40 50 64 75 3.4
80 280 425 195 160 135 20 3 8-18 300 58 52 78 91 4.4
100 300 510 215 180 155 20 3 8-18 300 75 52 96 110 5.2
125 325 570 245 210 185 22 3 8-18 350 110 60 120 136 7
150 350 725 280 240 210 24 3 8-23 350 150 60 145 163 9
200 400 820 335 295 265 26 3 12-23 400 223 62 201 223 12
250 450 890 405 355 320 30 3 12-25 450 326 68 253 278 19
300 500 1070 460 410 375 30 3 12-15 550 432 70 303 330 25
350 550 1320 520 470 425 34 4 16-25 600 572 78 351 382 33
400 600 1450 580 525 485 36 4 16-30 650 740 90 398 432 43
450 650 1560 640 585 545 40 4 20-30 700 955 95 450 485 54
500 700 1720 705 650 608 44 4 20-34 750 1195 98 500 535 72
600 800 1880 840 770 718 48 5 20-41 800 1455 105 600 636 91
700 900 2085 910 840 788 50 5 24-41 850 2110 110 690 726 103
800 1000 2590 1020 950 898 52 5 24-41 950 2630 115 790 826 126
真空隔离闸板阀
ZKZ44H-10C、16C、25、40、64、100
ZKZ44Y-10I、16I、25I、40I、64I、100I

主要尺寸及重量
公称压力 PN(MPa) 公称通径 DN(mm) 主要外形尺寸及连接尺寸(mm) 阀门重量(kg) 附法兰尺寸(mm) 重量 (kg)
L H D D1 D2 b f Z-d W h D0 Dn
ZKZ44H Y2.5 50 250 345 160 125 100 20 3 4-18 250 30 48 49 64 2.9
65 270 395 180 145 120 22 3 8-18 250 43 52 66 82 3.8
80 280 425 195 160 135 22 3 8-18 300 60 55 78 95 4.8
100 300 510 230 190 160 24 3 8-23 300 79 62 100 117 7
125 325 570 270 220 188 28 3 8-25 350 114 68 125 144 10
150 350 725 300 250 218 30 3 8-25 350 157 72 151 172 13
200 400 820 360 310 278 34 3 12-25 400 243 60 201 223 19
250 450 890 425 370 332 36 3 12-30 450 345 85 253 278 23
300 500 1070 483 430 390 40 4 16-30 550 455 92 303 330 35
350 550 1320 550 490 448 44 4 16-34 650 615 98 351 382 54
400 600 1450 610 550 505 48 4 16-34 700 794 115 398 432 68
450 650 1560 660 600 555 50 4 20-34 750 1018 115 450 483 85
500 700 1720 730 660 610 52 4 20-41 800 1250 120 498 535 95
600 800 1880 840 770 718 56 5 20-41 850 1528 130 598 636 128
700 900 2085 955 875 815 60 5 24-48 900 2265 140 688 726 175
800 1000 2590 1070 990 930 64 5 24-48 1000 2847 150 788 826 230
主要尺寸及重量
公称压力 PN(MPa) 公称通径 DN(mm) 主要外形尺寸及连接尺寸(mm) 阀门重量(kg) 附法兰尺寸(mm) 重量 (kg)
L H D D1 D2 b f D6 f2 Z-d W h D0 Dn
ZKZ44H Y 4.0 50 250 345 160 125 100 20 3 88 4 4-18 300 35 48 48 64 3
65 270 395 180 145 120 22 3 110 4 8-18 300 49 52 66 82 4
80 280 425 195 160 135 22 3 121 4 8-18 350 65 58 78 95 5.3
100 300 510 230 190 160 24 3 150 4.5 8-23 350 87 68 100 117 7.8
125 325 570 270 220 188 28 3 176 4.5 8-25 400 124 68 125 144 11
150 350 725 300 250 218 30 3 204 4.5 8-25 400 172 72 151 172 14
200 400 820 375 320 282 38 3 260 4.5 12-30 450 275 88 199 223 26
250 450 890 456 385 345 42 3 313 4.5 12-34 550 392 102 251 278 38
300 500 1070 510 450 408 46 4 364 4.5 16-34 650 515 116 301 330 54
350 550 1320 570 510 465 52 4 422 5 16-34 750 684 120 349 382 68
400 600 1450 655 585 535 58 4 474 5 16-41 850 902 142 396 432
真空隔离闸板阀
ZKZ44H-10C、16C、25、40、64、100
ZKZ44Y-10CI、16CI、25I、40I、64I、100I

主要尺寸及重量
公称压力 PN(MPa) 公称通径 DN(mm) 主要外形尺寸及连接尺寸(mm) 阀门重量(kg)  附法兰尺寸(mm) 重量 (kg)
L H D D1 D2 b f D6 f2 z-d W h Do Dn
ZKZ44H Y6.4 50 250 350 175 135 105 26 3 88 4 4-23 300 43 70 48 64 4.7
65 280 405 200 160 130 28 3 110 4 8-23 300 60 75 65 82 6.5
80 310 435 210 170 140 30 3 121 4 8-23 350 78 75 76 95 7.6
100 350 515 250 200 168 32 3 150 4.5 8-25 400 100 88 98 117 12
125 400 580 295 240 202 36 3 176 4.5 8-30 400 140 98 128 150 18
150 450 735 340 280 240 38 3 204 4.5 8-34 450 204 110 149 172 26
200 550 835 405 345 300 44 3 260 4.5 12-34 550 317 116 197 223 39
250 650 905 470 400 352 48 3 313 4.5 12-41 650 475 122 245 278 54
300 750 1080 530 460 412 54 4 364 4.5 16-41 750 630 136 293 330 72
350 850 1340 595 525 475 60 4 422 5 16-41 800 850 154 341 382 105
400 950 1460 670 585 525 66 4 474 5 16-48 900 1096 170 386 432 145
ZKZ44H Y10.0 50 250 350 195 145 112 28 3 88 4 4-25 300 48 72 48 64 6.5
65 280 405 220 170 138 32 3 110 4 8-25 300 68 84 63 82 9.3
80 310 435 230 180 148 34 3 121 4 8-25 350 89 90 74 95 10.8
100 350 515 265 210 172 38 3 150 4.5 8-30 400 112 100 97 117 16
125 400 580 310 250 210 42 3 176 4.5 8-34 400 156 115 124 150 25
150 450 735 350 290 250 46 3 204 4.5 12-34 450 220 130 144 172 35
200 550 835 430 360 312 54 3 260 4.5 12-41 550 352 145 189 223 58
250 650 905 500 430 382 60 3 313 4.5 12-41 650 535 170 235 278 89
300 750 1080 585 500 442 70 4 364 4.5 16-48 750 730 195 281 330 132
350 850 1340 655 560 498 76 4 422 5 16-54 850 995 210 333 380 178
400 950 1460 715 620 558 80 4 474 5 16-54 950 1265 220 376 432 224
