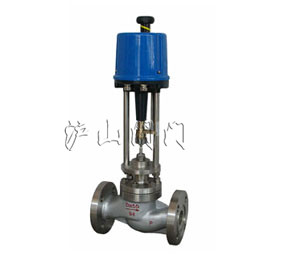

ZDSJP(M)型电子式精小型电动单座(套筒)调节阀


ZDSJP(M)型电子式精小型电动单座(套筒)调节阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 电子式精小型电动单座(套筒)调节阀   产品型号 ZDSJP(M)型
  驱动方式 电动   连接形式 法兰
  结构形式 套筒   密封材料 聚四氟乙烯
  压力范围 1.6~6.4MPa   公称通径 DN20-DN200
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



精小型电动单座调节阀产品的详细资料:

产品型号:ZDSJP(M)

产品名称:精小型电动单座(套筒)调节阀

产品特点:ZDSJP(M)型电子式精小型电动单座(套筒)调节阀,由低流阻直通单座阀,或低流阻套筒阀配用德国进口PS3810系列执行机构等组成。电动执行机构内有伺服放大器,无需另配伺服放大器,有输入控制信号(4—20mADC15VDC)及单相电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。该阀具有体积小,重量轻、连线简单、流量大、调节精度高等特点,广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。精小型电子式电动单座调节阀,精小型调节阀,电子式电动单座调节阀。

精小型电动单座调节阀阀体:

☆形式:直通倒S铸造阀
☆公称通径:DN20200mm
☆公称压力:PN1.6 4.0 6.4MPa
☆连接形式:JB7859 JB/T79.294凹式
☆材 料:HT200 ZG230—450 ZG1Gr18Ni9Ti
ZG0Cr18Ni12M02Ti

精小型电动单座调节阀上阀盖:

◇常 型:-20℃-+200
◇散 型:-40―+450
◇压盖形式:螺栓压紧式
◇填 料:V型聚四氟乙烯,柔性石墨,不锈钢波纹管

精小型电动单座调节阀阀内组织:

◎阀芯形式:上导向单座柱塞式阀芯,
◎或上导向单座套筒柱塞式阀芯

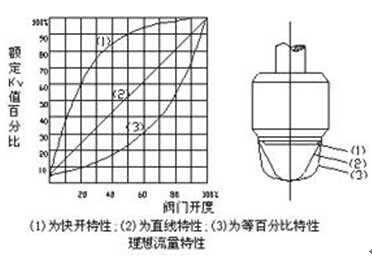

◎流量特性:等百分比特性,
◎直线特性和快开特性
◎材 料:1Cr18Ni9Ti OCr18Ni12Mo2Ti

精小型电动单座调节阀执行机构:

类型:可选PS3810ZAZDN100以内)或DKZDN100以上)电子式直行程执行机构,防爆型选用3810型,技术参数和性能:请参阅对应的执行机构及阀门定位器说明书。

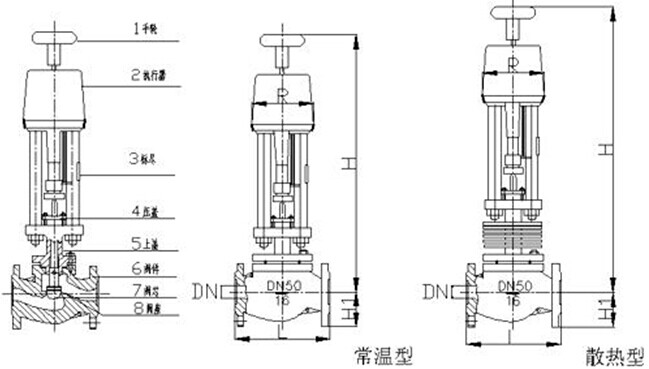

精小型电动单座调节阀外形尺寸及参数:

公称通径DNmm

L(mm)

H(mm)

H1(mm)

R(mm)

重量(kg

0.6,1.6(MPa)

4.0(MPa)

6.4(MPa)

常温型

散热型

PN0.6(MPa)

PN1.6(MPa)

PN4.0(MPa)

PN6.4(MPa)

0.6,1.6(MPa)

4.0,6.4(MPa)

G3/4”

120

120

120

643

/

31

31

31



176

9

10

20

181

194

206

699

849

45

52.5

52.5

65

176

11

14

25

184

197

210

711

861

50

57.5

57.5

70

176

13

17

40

222

235

251

728

893

65

75

75

85

176

15

24

50

254

267

286

731

901

70

82.5

82.5

90

176

19

29

65

276

292

311

827

100.7

80

92.5

92.5

102.5

176

32

51

80

298

317

337

839

1024

95

100

100

107.5

176

40

63

100

352

368

394

857

1067

105

110

117.5

125

176

50

84

150

451

473

508

1140

1400

132.5

142.5

150

172.5

225

77

120

200

600

610

650

1160

1420

160

170

187.5

207.5

225

115

159
