CQA-25P槽车球阀

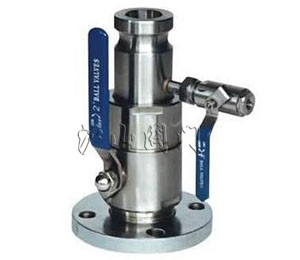

CQA-25P槽车球阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 CQA-25P槽车球阀   产品型号 CQA-25P
  驱动方式 手动   连接形式 法兰
  结构形式 浮动球球阀   密封结构 聚四氟乙烯等
  压力范围 1.6~4.0MPa   公称通径 DN25-DN50
  常用材质 304、316   技术咨询 021-31007323



沪山阀门制造(上海)有限公司是国内著名〖CQA-25P槽车球阀〗制造商,也是国内大型【球阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖CQA-25P槽车球阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

CQA-25P槽车球阀介绍


一、CQA-25P槽车球阀产品概述

CQA-25P槽车球阀采用法兰连接安装在紧急切断阀下游,出口与同规格快速接头配合使用,用来装卸和卸荷介质时的接通和截断,待放散阀,适用于液化气槽车和液氨槽车上,并采用浮动式球体进行启闭,操作速度快。

二、CQA-25P槽车球阀产品特点

1、适用于经常操作,启闭迅速、轻便。

2、流体阻力小。

3、结构简单,相对体积小,重量轻,便于维修。

4、密封性能好,密封面与球面常在闭合状态,不易被介质冲蚀。

三、CQA-25P槽车球阀主要设计参数

法兰连接

JB/T79-94、GB9113-2000

结构长度

GB12221-89

公称通径

DN25、50mm

公称压力

PN1.6、2.5、4.0MPa

四、CQA-25P槽车球阀主要零件材料

阀体

球体、阀杆

密封圈

填料

不锈钢

不锈钢

增强聚四氟乙烯

聚四氟乙烯

五、CQA-25P槽车球阀性能规范


公称压力PN

1.6

2.5

MPa

壳体试验压力

2.4

3.75

气密封试验压力

1.76

2.75

低压气密封试验压力

0.5~0.7

适用介质

液化气、液氨

适用温度

-40~+80℃

六、CQA-25P槽车球阀主要性能参数

公称压力 壳体试验 密封试验 适用介质 适宜温度
2.5 3.75 2.75 液化气、液氨等 -40~+80℃
4.0 6.0 4.4

七、CQA-25P槽车球阀主要外形尺寸和连接尺寸

PN

DN

d

L

H

D

D1

D2

b

f

Z-фd

W

2.5MPa

25

22

194

78

115

85

65

16

2

4-14

150

2.5MPa

50

46

230

88

160

125

100

20

3

4-18

180
