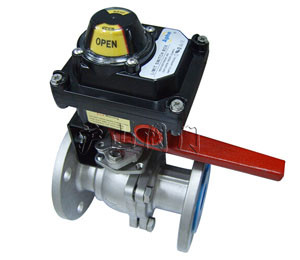

信号球阀


信号球阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



 产品名称 信号球阀   产品型号 ZSQ72F-16
  驱动方式 手动、蜗轮、气动、电动   连接形式 法兰、对夹
  结构形式 固定球球阀   密封结构 PTFE
  压力范围 1.0~16.0Mpa   公称通径 DN15-DN200
  常用材质 304、304L、316、316L   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖信号球阀〗制造商,也是国内大型【球阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖信号球〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

信号球阀介绍

XSQ72F(PPL、M)-16


一、信号球阀产品概述

信号球阀系本公司引进消化吸收技术,它由不锈钢手动阀门与回信器(机械式或接近式)组成,主要应用于手动操作时,需开关信号反馈显示的场合。

二、信号球阀主要外形和连接尺寸  单位Unit:(mm)

ZSQ72F-16
通径DN d L D K n-Md f H W W1
mm in
15 1/2″ 14 35 90 65 4-M12 2 170 145 90
20 3/4″ 19 38 100 75 4-M12 2 175 145 90
25 1″ 24 42 110 85 4-M12 2 180 160 90
32 11/4″ 29 50 135 100 4-M16 2 195 180 90
40 11/2″ 38 60 145 110 4-M16 2 205 220 90
50 2″ 48 72 160 125 4-M16 3 230 230 90
65 21/2″ 64 95 180 145 4-M16 3 245 250 90
80 3″ 72 118 195 160 8-M16 3 270 290 90
100 4″ 92 140 215 180 8-M16 3 290 350 90
125 5″ 110 175 245 210 8-M16 3   460 90
150 6″ 135 210 280 240 8-M20 3   610 90
200 8″ 175 300 335 295 12-M20 3   840 90
