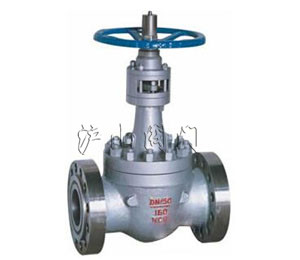

产品名称：	轨道球阀	产品型号：	GQ47H-16C
驱动方式：	手动、气动、电动	连接形式：	法兰
结构形式：	固定球球阀	密封结构：	软密封、硬密封等
压力范围：	1.0~50.0Mpa	公称通径：	DN15-DN900
常用材质：	WCB	技术咨询：	021-31007323

一、轨道球阀介绍

轨道球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门。

二、轨道球阀按结构形式划分

一、浮动球球阀:球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。

二、固定球球阀: 球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的电动球阀。

三、弹性球球阀: 球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。

三、轨道球阀设计标准

1、设计、制造按GB/12237

2、结构长度按QB/ZMV 107

3、连接法兰JB/T79.1～79.4 GB/T9113.1～9113.4

4、阀门检查和试验按GB/13927

四、轨道球阀按其通道位置划分

气动球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。球阀安装与维护应注意以下事项：

1.要留有阀柄旋转的位置。

2.不能用作节流。

3.带传动机构的球阀应直立安装。

球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

五、轨道球阀优点

轨道球阀在管路中主要用来做紧急切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：

1、轨道球阀。为了达到无摩擦的操作方式，开启阀门时，阀杆首先提升使阀球与阀座脱离，然后阀杆驱动阀球转动到开启位置；关闭阀门时，阀杆带动阀球在不接触阀座的情况下转动，然后阀杆下降压迫阀球紧压在阀座上。

2、球阀采用具有固定枢轴结构的球阀，以保证阀门开关迅捷、低扭矩、易于开启和关闭。

3、阀体结构采用顶装式设计，以保证阀门内部零件的更换和维修可以通过拆卸阀门阀盖进行在线修理，而不需要将阀门从管线上拆卸下来。

4、以保证阀门具有长期的、持续的紧密密封特性。阀球和阀座之间的密封不依靠介质的压力来实现，确保阀门的密封性不受介质压力波动的影响。

5、阀球密封面和阀座密封面采用无摩擦设计来保证阀门密封体的长寿命。阀门在开启和关闭过程中，阀球的密封面和阀座的密封面在操作过程中始终保证不接触，避免相互摩擦对阀球密封面和阀座密封面产生损伤而降低阀门密封性能和使用寿命。

6、阀座使用机械过盈冷压的方式嵌入阀体，不采用焊接，螺纹或粘连的方式安装阀座。

7、切断球阀具备阀座免冲刷设计。在开启和关闭阀门时，切断阀的流通通道瞬间全开或全关，使阀门在开关过程中无高速流体局部冲蚀阀座密封面，从而进一步提高阀门的密封寿命。

8、阀球密封面采用镍基硬质合金,哈氏合金或其它合金堆焊, 堆焊小厚度不小于1.5mm，以保证阀门在苛刻的工况下阀门的严密性和长久的密封寿命,。

9、阀门具备双向密封能力，可承受双向压差。

10、阀门的耐火设计执行API 6FA和API 607标准。所有的阀门都是防火安全型的。

◆. 阀芯，阀座密封面为全金属密封结构，当失火时，仍能保证密封，停止介质内漏。

◆.中法兰处采用不锈钢与石墨缠绕垫片，可以满足耐火要求；

◆.填料函处设有柔性石墨填料，能够在其它填料因火灾等原因而失去效果时柔性石墨填料起到密封效果；可以满足耐火要求；

11、阀门的阀杆通过阀杆螺母、阀盖、阀体、球芯之间形成了电路连续导通，达到了防静电效果。

12、为了提高阀门的可靠性、安全性以及密封能力，降低故障率，阀门低压的气密性不依靠阀座弹簧来实现。

13、阀杆和阀球的位置由阀杆导销与阀杆切断的配合来控制，为保证阀门运行的稳定性，阀杆导销为双导销，而且阀杆导销可以从外部拆卸和更换。

14、手轮或轴承的固定使用螺栓或螺母压紧，不使用弹性卡环。

15、阀门的安装尺寸与现有阀门一致，具有良好的互换性。

六、轨道球阀结构特点

1、启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。

2、上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。

3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。

4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。

5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。

6、密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。

七、轨道球阀工作原理

轨道硬密封球阀的工作原理：凸轮的原理使得阀球在旋转中与阀座密封面脱离，旋转到位后再将阀球推向阀座实现密封。当阀门处于全开位置时，瞬时针转动手轮，在阀杆螺母与止推轴承配合下，阀杆开始下降并带动球体开始旋转。连接转动手轮，阀杆上的精密螺旋曲线槽轨道，与嵌于其内的导向销相互作用，带动球体随阀杆不停地按顺时针方向转动。当阀门将要关闭时，阀杆带动球体在与阀座密封面完全无摩擦的情况下旋转了90°。继续转动手轮，再次下降的阀杆通过阀杆下端的凸轮结构机械地压迫球体，使球体密封面与阀座密封面紧密接触，从而达到密封的目的。轨道硬密封球阀处于全关位置时逆时针转动手轮，在阀杆螺母与止推轴承的配合下，阀杆开始上升，并带动球体开始旋转，。连续转动手轮，阀杆会在向上升的同时带动球体趋向阀座。轨道硬密封球阀将要开启时，阀杆上的精密螺旋曲线槽轨道与嵌于其中的导向销相互作用带动球体在与阀座密封面完全无摩擦的情况下不停地按逆时针方向转动。继续转动手轮，当阀杆升到极限位置时，此时球也已随阀杆倒转了90°，阀门已处于全开位置。

轨道硬密封球阀结构特点：传统的球阀，无论是浮动式或固定式，球体与阀座始终接触，开关扭矩大，密封面容易损伤，轨道球论著启闭时，球体先偏转-δ角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。

八、轨道球阀技术规范

设计依据Design Standard	GB	ASME
结构长度 Face to Face	JB/T7745 GB/T 12221	ASME B 16.10
连接法兰Flanged Size	GB/T 9113 JB/T 79	ASME B16.5 MSS SP44
对焊端 Butt welding End	GB/T 12224	ASME B16.25
实验和检验 Test and Inspection	JB/T 9092	API 598

注：系列阀门连接法兰及对焊端尺寸可根据用户要求设计制造。

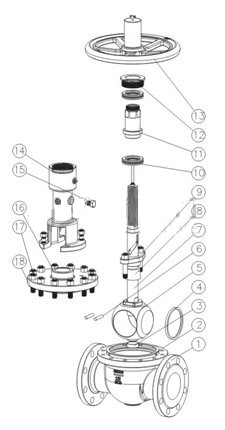

九、轨道球阀主要零件材质

序号 No	零件名称 Part name	材质 Material
序号 No	零件名称 Part name	GB	ASTM
1	阀体 Body	WCB	A216-WCB
2	垫片 Gasket	不锈钢+柔性石墨 Graphite + stainless steel	不锈钢+柔性石墨 Graphite + stainless steel
3	衬套 Bushing	锡青铜+PTFE Nikealium +PTFE	锡青铜+PTFE Nikealium +PTFE
4	密封圈 Sealing ring	PTFE、STEEL	PTFE、STEEL
5	球体 Ball	WCB + H C r /STL	WCB + H C r /STL
6	销 Pin	1Cr13	A276-410
7	阀杆 Stem	1Cr13	A182-F6a
8	填料 Packing	柔性石墨 Flexible Graphite	柔性石墨 Flexible Graphite
9	填料压盖 Gland	WCB	A276-WCB
10	轴承 Bearing	组合件 Assembled
11	阀杆螺母 Stem nut	ZA19-4	A439-D2C
12	压盖 Cover	35	ANSI C 1036
13	手轮 Hand wheel	QT400-17	QT400-17
14	支架 Yoke	WCB	A276-WCB
15	定位销 Fitting pin	1Cr13	A276-410
16	阀盖 bonnet	WCB	A276-WCB
17	螺母 Nut	35	A194-2H
18	螺柱 Bolt	35CrMoA	A193-B7

注：抗硫型阀门该零件的材质为GB(1Cr18Ni9)、ASTM(A276-321)
抗硫型阀门该零件的材质为GB(1Cr18Ni9、CF8+Ni.P) ASTM (A182-304、 CF8+Ni.P)
系列阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。

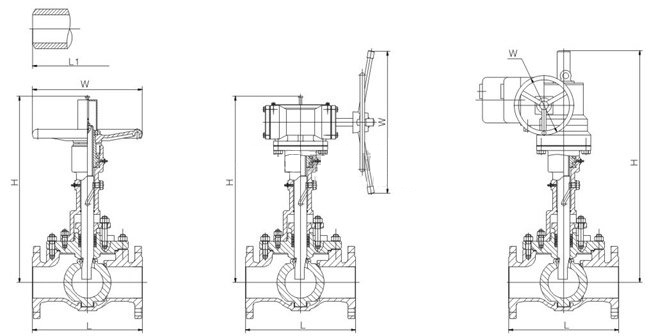

轨道球阀QT(3、9)4(6)7F(H、Y)

尺寸及重量 PN1.6、2.5 MPa CLASS 150

公称通径		Class150		PN1.6、2.5		手动			蜗轮蜗杆传动						电动
DN	NPS	L	L1	L	L1	H	W	Kg	H	W	蜗轮蜗杆装置	Kg	H	W	电动装置
DN	NPS	L	L1	L	L1	H	W	Kg	H	W	蜗轮蜗杆装置	Kg	H	W	Class150 PN1.6	PN2.5	Kg
15	1/2	108	-	130	140	310	180	16	-	-	-	-	210	200	SMC-04	SMC-04	46
20	3/4	117	-	150	152	325	180	8	-	-	-	-	225	200	SMC-04	SMC-04	48
25	1	127	-	160	165	345	200	12	420	200	O型（Type）	25	230	200	SMC-04	SMC-04	52
32	1¹/₄	140	-	180	178	360	200	16	440	200	O型（Type）	29	290	500	SMC-03	SMC-03	58
40	1¹/₂	165	190	200	190	380	200	19	455	200	O型（Type）	41	300	500	SMC-03	SMC-03	67
50	2	178	216	230	216	385	200	28	465	200	O型（Type）	56	570	460	ZA2-5	ZA2-5	70
65	2¹/₂	190	241	290	241	393	300	43	480	200	O型（Type）	69	625	460	ZA2-5	ZA2-5	87
80	3	203	283	310	283	402	300	58	500	300	A型（Type）	85	760	460	ZA2-20	ZA2-20	102
100	4	229	305	350	305	510	300	75	510	300	A型（Type）	130	780	460	ZA2-20	ZA2-20	119
150	6	394	457	480	457	690	400	133	680	300	A型（Type）	207	850	460	ZA2-20	ZA2-30	200
200	8	457	521	600	521	785	500	225	820	400	B型（Type）	310	840	460	ZA2-30	ZA25-40	290
250	10	533	559	730	559	995	600	345	910	400	B型（Type）	496	960	460	ZA2-30	ZA2-30	410
300	12	610	635	850	635	1183	600	440	1090	400	B型（Type）	560	990	460	ZA3-60	ZA3-690	545
350	14	686	762	980	762	1254	650	775	1330	600	C型（Type）	895	1165	460	ZA3-60	ZA3-90	880
400	16	762	838	1100	838	1565	650	833	1380	600	C型（Type）	980	1385	460	ZA3-90	ZA3-120	973
450	18	864	914	1200	914	1637	700	1110	1450	800	D型（Type）	1280	1415	460	ZA4-120	ZA3-160	1250
500	20	914	991	1250	991	1705	700	1240	1840	800	D型（Type）	1400	1490	460	ZA4-240	ZA4-240	1380
600	24	1067	1143	1450	1143	1883	800	1673	1870	800	DA型（Type）	1820	1620	458	SMC-2	SMC-2	1851
700	28	1346	1346	1346	1346	2108	800	2600	2130	800	DA型（Type）	2950	1720	458	SMC-2	SMC-3	2800
800	32	1524	1524	1524	1524	-	-	2820	-	-		-	1825/1885		SMC-3	SMC-3	2930
900	36	1727	1727	1727	1727	-	-	2950	-	-		-	2250/2300		SMC-3	SMC-4	3150

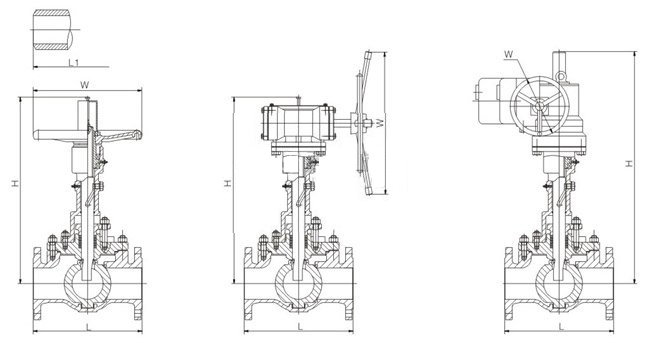

轨道球阀Track Ball ValveQ_T(3、9)4(6)7F(H、Y)

尺寸及重量 PN4.0MPa CLASS 300

公称通径 Nominal Size		Class300	PN4.0MPa		手动 Hand-Operated			蜗轮蜗杆传动 Driving of Worm Gear						电动 Electric Driving
DN	NPS	L/L1	L	L1	H	W	Kg	H	W	蜗轮蜗杆装置 Device of Worm Gear	Kg	H	W	电动装置 Electric Driving Device	Kg
15	1/2	140	130	140	310	180	7	-	-	-	-	215	200	SMC-04	47
20	3/4	152	150	152	325	180	9	-	-	-	-	235	200	SMC-04	49
25	1	165	160	165	345	200	13	420	200	O型（Type）	25	250	500	SMC-03	53
32	1¹/₄	178	180	178	360	200	18	440	200	O型（Type）	32	300	305	SMC-00	60
40	1¹/₂	190	200	190	380	200	28	455	200	O型（Type）	40	305	305	SMC-00	70
50	2	216	230	216	385	200	30	465	200	O型（Type）	55	585	460	ZA2-10	72
65	2¹/₂	241	290	241	393	300	45	480	300	A型（Type）	70	650	460	ZA2-10	89
80	3	283	310	283	402	300	66	500	300	A型（Type）	85	775	460	ZA2-20	110
100	4	305	350	305	510	300	78	510	300	A型（Type）	105	795	460	ZA2-20	122
150	6	403/457	480	457	690	400	152	680	400	B型（Type）	185	895	460	ZA25-40	217
200	8	502/521	600	521	785	500	230	820	400	B型（Type）	280	900	460	ZA3-30	295
250	10	568/559	730	559	995	600	375	910	400	B型（Type）	410	973	460	ZA25-40	440
300	12		850	635	1183	600	446	1090	600	C型（Type）	480	1135	460	ZA3-90	551
350	14		980	762	1254	650	795	1370	600	C型（Type）	850	1302	460	ZA3-120	900
400	16	762	1100	838	1565	650	950	1430	600	C型（Type）	1020	1514	460	ZA4160	1090
450	18	864	1200	914	1637	700	1130	1450	800	D型（Type）	1210	1534	460	ZA4-240	1270
500	20	914	1250	991	1705	700	1270	1840	800	D型（Type）	1350	1625	458	SMC-2	1410
600	24	1067	1450	1143	1883	800	1713	1870	800	DA型（Type）	1780	1686	458	SMC-2	1881
700	28	1346	1346	1346	2108	800	2650	2130	800	DA型（Type）	2550	1780	610	SMC-3	2830
800	32	1524	1524	1524	-	-	2720	-	-	-	-	1940	610	SMC-4	2950
900	36	1727	1727	1727	-	-	2850	-	-	-	-	2320	610	SMC-4	3100

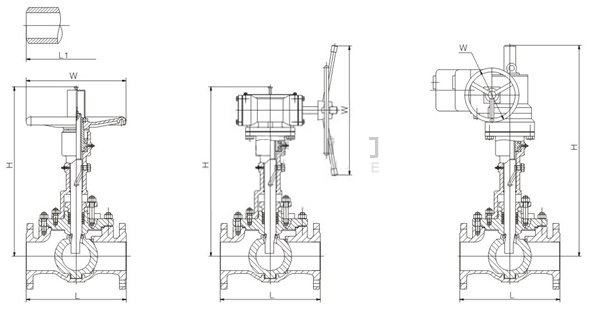

轨道球阀Q_T(3、9)4(6) 7F(H、Y)

尺寸及重量 PN6.4MPa CLASS 400

公称通径 Nominal Size		L	L1	手动 Hand-Operated			蜗轮蜗杆传动 Driving of Worm Gear				电动 Electric Driving
DN	NPS	L	L1	H	W	Kg	H	W	蜗轮蜗杆装置 Device of Worm Gear	Kg	H	W	电动装置 Electric Driving Device	Kg
15	1/2	165	165	320	200	8	390	200	O型（Type）	25	215	500	SMC-03	48
20	3/4	190	190	340	200	11	415	200	O型（Type）	30	240	500	SMC-03	51
25	1	216	216	360	200	16	435	200	O型（Type）	45	250	500	SMC-03	56
32	1¹/₄	229	229	370	250	21	455	200	O型（Type）	50	300	305	SMC-00	61
40	1¹/₂	241	241	395	300	33	465	200	O型（Type）	62	305	305	SMC-00	73
50	2	292	292	430	300	36	501	200	A型（Type）	68	585	460	ZA2-10	78
65	2¹/₂	330	330	465	400	54	535	300	A型（Type）	85	650	460	ZA2-20	96
80	3	356	356	515	500	79	575	300	A型（Type）	98	775	460	ZA2-20	123
100	4	406	406	572	600	80	625	400	B型（Type）	112	800	460	ZA2-30	124
150	6	495	495	773	600	174	790	400	B型（Type）	215	895	460	ZA25-40	239
200	8	597	597	967	650	222	900	400	B型（Type）	360	900	460	ZA25-40	387
250	10	673	673	1225	650	323	1090	600	C型（Type）	425	970	460	ZA3-60	525
300	12	762	762	1350	700	435	1350	600	C型（Type）	580	1135	460	ZA3-120	675
350	14	826	826	1490	700	954	1490	600	C型（Type）	975	1305	460	ZA3-120	1094
400	16	902	902	1590	750	1140	1640	800	D型（Type）	1280	1515	460	ZA4-240	1316
450	18	978	978	1720	750	1355	1740	800	D型（Type）	1420	1585	460	ZA4-240	1534
500	20	1054	1054	1805	800	1524	1930	800	DA型（Type）	1690	1625	610	SMC-3	1740
600	24	1232	1232	1945	800	2055	2005	800	DA型（Type）	2150	1710	610	SMC-3	2225
700	28	1397	1397	2180	800	2740	2180	800	DB型（Type）	2880	1815	610	SMC-3	2950
800	32	1651	1651	-	-	2880	-	-	-	-	1975	610	SMC-4	3120
900	36	1880	1880	-	-	3100	-	-	-	-	2370	610	SMC-4	3350

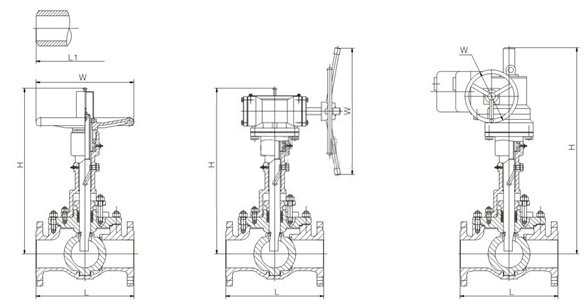

轨道球阀Q_T(3、9)4(6)7F(H、Y)

尺寸及重量 PN10.0MPa CLASS 600

公称通径 Nominal Size		L	L1	手动 Hand-Operated			蜗轮蜗杆传动 Driving of Worm Gear				电动 Electric Driving
DN	NPS	L	L1	H	W	Kg	H	W	蜗轮蜗杆装置 Device of Worm Gear	Kg	H	W	电动装置 Electric Driving Device	Kg
15	1/2	165	165	320	200	10	390	200	O型（Type）	25	230	500	SMC-03	50
20	3/4	190	190	340	200	13	415	200	O型（Type）	35	250	500	SMC-03	53
25	1	216	216	360	200	26	435	200	O型（Type）	48	300	305	SMC-00	66
32	11/4	229	229	370	250	28	455	200	O型（Type）	59	305	305	SMC-0	70
40	11/2	241	241	395	300	52	465	200	O型（Type）	76	585	305	SMC-0	94
50	2	292	292	430	300	60	501	300	A型（Type）	85	650	460	ZA2-20	104
65	21/2	330	330	465	400	86	535	300	A型（Type）	115	725	460	ZA2-20	130
80	3	356	356	515	500	103	575	300	A型（Type）	127	800	460	ZA2-30	147
100	4	432	432	572	600	110	625	400	B型（Type）	148	835	460	ZA2-30	175
150	6	559	559	773	600	287	790	400	B型（Type）	325	895	460	ZA3-60	392
200	8	660	660	967	650	520	900	400	B型（Type）	602	900	460	ZA2-60	625
250	10	787	787	1225	650	770	1090	600	C型（Type）	890	970	460	ZA3-90	910
300	12	838	838	1350	700	910	1350	600	C型（Type）	980	1135	460	ZA4-160	1090
350	14	889	889	1490	700	1045	1490	600	C型（Type）	1180	1305	460	ZA34-160	1225
400	16	991	991	1590	750	1880	1640	800	D型（Type）	1980	1515	460	ZA4-240	2060
450	18	1092	1092	1720	750	2050	1740	800	D型（Type）	2090	1585	458	SMC-2	2150
500	20	1194	1194	1805	800	2230	1930	800	DA型（Type）	2320	1625	610	SMC-3	2420
600	24	1397	1397	1945	800	2560	2005	800	DA型（Type）	2680	1710	610	SMC-3	2710
700	28	1549	1549	2180	800	2910	2180	800	DB型（Type）	3150	1815	610	SMC-4	3120
800	32	1778	1778	-	-	3050	-	-	-	-	1975	610	SMC-4	3300
900	36	2083	2083	-	-	3300	-	-	-	-	2370	610	SMC-4	3480

轨道球阀 QT(3、9)4(6)7F(H、Y)

尺寸及重量 PN15.0MPa CLASS 900

公称通径 Nominal Size		L	L1	手动 Hand-Operated			蜗轮蜗杆传动 Driving of Worm Gear				电动 Electric Driving
DN	NPS	L	L1	H	W	Kg	H	W	蜗轮蜗杆装置 Device of Worm Gear	Kg	H	W	电动装置 Electric Driving Device	Kg
25	1	254	254	387	250	13	435	200	O型（Type）	45	300	305	SMC-00	66
32	11/4	279	279	400	250	26	490	200	O型（Type）	68	305	305	SMC-0	80
40	11/2	305	305	457	250	63	505	200	O型（Type）	95	585	305	SMC-0	103
50	2	368	368	480	300	74	560	300	A型（Type）	102	650	460	ZA2-20	116
65	21/2	419	419	500	300	108	590	300	A型（Type）	127	775	460	ZA2-20	152
80	3	381	381	560	360	129	610	300	A型（Type）	146	800	460	ZA2-30	173
100	4	457	457	575	400	138	690	400	B型（Type）	182	835	460	ZA2-30	200
150	6	610	610	780	450	372	705	400	B型（Type）	415	895	460	ZA3-60	478
200	8	737	737	980	500	650	930	600	C型（Type）	720	900	460	ZA2-60	790
250	10	838	838	1170	550	960	1130	600	C型（Type）	1020	920	460	ZA3-90	1143
300	12	965	965	1330	550	1021	1330	800	D型（Type）	1120	1135	460	ZA4-160	1200
350	14	1029	1029	1520	600	1250	1480	800	D型（Type）	1370	1305	460	ZA34-160	1430
400	16	1130	1130	1730	650	1430	1710	800	DA型（Type）	1510	1585	460	ZA4-240	1610
450	18	1219	1219	1840	700	1625	1920	800	DA型（Type）	1720	1625	456	SMC-2	1790
500	20	1321	1321	1920	800	1750	2080	800	DB型（Type）	1890	1710	610	SMC-3	1940

相关产品：

Q71超薄式法兰球阀	Q44(5)三通T型法兰球阀	Q42F1气动紧急切断阀
Q347F蜗轮球阀	Q41F液化气球阀	三片式承插焊球阀
三片式球阀	三片式法兰球阀	三片式对焊球阀
二片式球阀	一片式球阀	一体式法兰不锈钢高温球阀
QF41Fs放料球阀	铜球阀	高压锻打小型球阀
信号球阀	侧装偏心半球阀	轨道球阀
四通球阀	顶装式铸钢球阀	堆焊连接固定式铸钢球阀
法兰连接固定式铸钢球阀	浮动式锻钢球阀	衬氟球阀
BQ41保温球阀	手动V型球阀	三通螺纹球阀
三通球阀	高压对焊球阀	V型调节球阀

专业制造、专业服务，沪山为你创造更多价值

不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答

售中服务

守信合同，保证及时供货，随时保持与客户联系
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量

订货流程

客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：
1. 结构长度
2. 连接形式
3. 公称直径、全通径、缩径、管道尺寸
4. 运用介质及温度、压力范围
5. 实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

上一篇：四通球阀

下一篇：侧装偏心半球阀

产品中心
