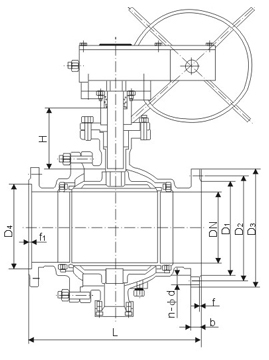

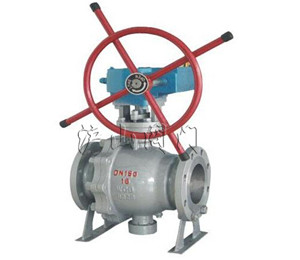

| 产品名称： | Q347固定式球阀 | 产品型号： | Q347 |
| 驱动方式： |
手动 |
连接形式： | 法兰 |
| 结构形式： | 固定球球阀 | 密封结构： | 聚四氟乙烯等 |
| 压力范围： | 1.0~6.4Mpa | 公称通径： | DN25-DN1000 |
| 常用材质： | 碳钢 铸钢 不锈钢 | 技术咨询： | 021-31007323 |
一、Q347固定式球阀简介
固定式球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。 为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的电动球阀。
一、Q347固定式球阀主要零件及材质
|
零件名称 |
材质 | |
|---|---|---|
| GB | ASTM | |
|
阀体 |
WCB |
A216-WCB |
|
弹簧 |
60Si2Mn |
AISI 9260 |
|
密封圈 |
PTFE |
PTFE |
|
球体 |
1Cr18Ni9Ti |
SS 304 |
|
键 |
45 |
AISI C 1045 |
|
填料 |
PTFE |
PTFE |
|
阀杆 |
1Cr13 |
A276-410 |
|
填料压盖 |
WCB |
A216-WCB |
|
支架 |
WCB |
A216-WCB |
|
压套 |
25 |
A105 |
|
“ 0”型密封圈 |
橡胶 Rubber |
橡胶 Rubber |
|
滑动轴承 |
PTFE ＆stainless steel |
PTFE ＆stainless steel |
|
螺柱 |
35CrMoA |
A193-B7 |
|
螺母 |
35 |
A194-2H |
|
阀座 |
25 |
A105 |
|
垫片 |
橡胶 Rubber |
Viton |
|
螺钉 |
35 |
A193-B7 |
|
固定轴 |
1Cr13 |
A276-410 |
|
底盖 |
25 |
A105 |
|
排污螺塞 |
25 |
A105 |
|
阀盖 |
WCB |
A216-WCB |
二、Q347固定式球阀技术规范
|
设计依据 |
GB系列 GB | API系列 API | |
|---|---|---|---|
|
设计标准 |
GB/T12237 |
API6D |
ANSI B16.34 |
|
法兰连接结构长度 |
GB/T12221 |
API6D |
ANSI B16.10 |
|
结构长度（焊接） |
GB/T15188.1 |
API6D |
ANSI B16.10 |
|
连接法兰 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
|
对焊端 |
GB/T12224 |
ANSI B16.25 |
|
|
试验和检验 |
GB/T9092 |
AP16D |
API598 |
三、Q347固定式球阀试验压力
|
压力等级 |
试验压力 (MPa) | ||
|---|---|---|---|
|
公称压力 (PN) |
磅级 (class) |
壳体试验 |
密封试验 |
|
1.O |
- |
1.5 |
1.1 |
|
1.6 |
- |
2.5 |
1.76 |
|
2.5 |
- |
3.8 |
2.75 |
|
4.0 |
- |
6.0 |
4.4 |
|
6.4 |
- |
9.6 |
7.04 |
|
- |
150 |
3.0 |
2.2 |
|
- |
300 |
7.6 |
5.6 |
|
- |
600 |
15.0 |
11.0 |
|
- |
1Ok |
2.4 |
1.5 |
|
- |
20k |
5.8 |
4.0 |
