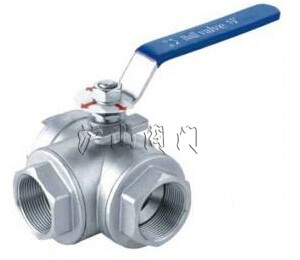

三通螺纹球阀


三通螺纹球阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 三通螺纹球阀   产品型号 Q14F
  驱动方式 手动   连接形式  螺纹
  结构形式  固定球球阀        密封结构 PTFE
  压力范围 1.6-6.4MPa    公称通径 DN15-DN50
  常用材质 304、304L、316、316L   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖三通螺纹球阀〗制造商,也是国内大型【球阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖三通螺纹球阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、三通螺纹球阀产品概述

1.三通螺纹球阀公称压力:1.6-6.4MPa

2.适用温度范围:-20~232~350℃

3.适用介质:水、油、气及某些腐蚀性液体W.O.G

4.适用范围:啤酒、饮料、 乳品、制药、生物工程等。

二、三通螺纹球阀主要材料

序号NO

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

阀盖

不锈钢CF8M/CF8

3

不锈钢CF8M/CF8

4

球垫

聚四氟乙烯PTFE

5

阀杆

不锈钢CF8M/CF8

6

填料

聚四氟乙烯PTFE

7

中口

聚四氟乙烯PTFE

8

大薄片

聚四氟乙烯PTFE

9

压盖螺母

不锈钢CF8M/CF8

10

手柄

不锈钢CF8M/CF8

11

流向指示牌

ALUMINUM

12

华司

不锈钢CF8

13

螺帽

不锈钢CF8

14

锁定装置

不锈钢CF8

15

皮套

塑料

16

盲盖

不锈钢CF8M/CF8

三、三通螺纹球阀主要尺寸

三通螺纹球阀结构图

SIZE

d

L

H

D1

B

F

G

W1

W2

h

重量WT(g)

1/2"

12.7

75

59

126

71.0

235

37.5

22.4

35.0

10-24UNC

530

3/4"

16

85

64

126

81.5

390

42.5

22.4

35.0

10-24UNC

725

1"

20

100

80

145

102.0

505

51.5

22.4

35.0

10-24UNC

1000

11/4"

25

115

90

145

108.5

510

57.5

25.4

38.0

10-24UNC

2000

11/2"

32

125

96

204

121.0

580

63.0

25.4

38.1

1/4-20UNC

3000

2"

38.1

148

106

204

138.5

655

73.0

25.4

38.1

1/4-20UNC

4650
