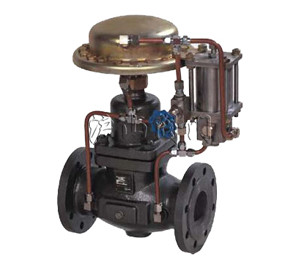

指挥器压力调节阀


指挥器压力调节阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程


  产品名称

指挥器压力调节阀

  产品型号

V230/V231 D12/D13

  驱动方式

自力式

  连接形式

法兰

  结构形式

先导式

  密封材料

 氟塑料

  压力范围

1.6~4.0MPa

  公称通径

DN15-DN250

  常用材质

铸铁,铸钢,不锈钢

  技术咨询

021-31007323




一、指挥器压力调节阀简介:

      V230/V231 D12/D13自力式压力调节阀(指挥器操作型),由调节阀、执行器、指挥器组成,是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品,可用于非腐蚀性(高温度350)的液体、气体和蒸汽等介质的压力控制装置。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。

二、指挥器压力调节阀工作原理:

   该阀采用先导式结构,有两个薄膜执行机构(指挥器和主阀各一个)阀后压力 不直接控制主阀芯,而是指挥器执行机构控制阀门主阀的开和关,原理如下:

   阀前压力经过法兰通过5进入到减压阀4(主要起保持阀前压力稳定)在经过3进入指挥器阀芯10(指挥器阀芯是采用气关方式,阀后压力不在设定值时是开的状态)阀前介质通过指挥器阀芯10到达节流阀9(主要起分流和平衡作用)进入主阀薄膜执行机构,(主阀薄膜执行机构采用气开设计)打开主阀芯7,阀后压力通过接管11同指挥器薄膜执行机构相连接,检测机构2接受到阀后压力和流量,带动指挥器执行机构向下关闭指挥器阀芯,阀后压力设定通过指挥器1内的调节弹簧恒定设定压力。

   带指挥器自力式压力调节阀投用后一般不需要大的维护,平常只要观察一下阀后压力表是否在设定值就可以。


三、指挥器压力调节阀型号、规格:


四、指挥器压力调节阀技术参数:


五、指挥器压力调节阀在安装使用时注意点:


  ⑴指挥器压力调节阀属于现场仪表,要求环境温度应在-2560℃范围,相对湿度≤95%。如果是安装在露天或高温场合,应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。

  ⑵调节阀一般应垂直安装,特殊情况下可以倾斜,如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。

  ⑶安装调节阀的管道一般不要离地面或地板太高,在管道高度大于2 m时应尽量设置平台,以利于操作手轮和便于进行维修。

  ⑷调节阀安装前应对管路进行清洗,排除污物和焊渣。安装后,为保证不使杂质残留在阀体内,还应再次对阀门进行清洗,即通入介质时应使所有阀门开启,以免杂质卡住。在使用手轮机构后,应恢复到原来的空档位置。

  ⑸为了使调节阀在发生故障或维修的情况下使生产过程能继续进行,调节阀应加旁通管路。

  同时还应特别注意,调节阀的安装位置是否符合工艺过程的要求。

  ⑹电动调节阀的电气部分安装应根据有关电气设备施工要求进行。如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装。
