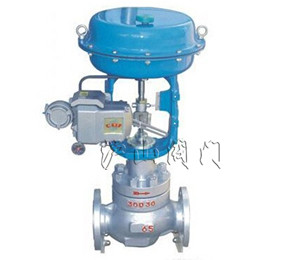

HTS单座调节阀


HTS单座调节阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 单座调节阀   产品型号 HTS
  驱动方式 气动   连接形式 法兰
  结构形式 单座   密封材料 橡胶
  压力范围 1.6~6.4MPa   公称通径 DN40-DN200
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、HTS单座调节阀结构概述


HTS单座调节阀是一种顶导向结构的调节阀,阀体流体通道呈S流线型,压降损失小,流量大,可调范围广,流量特性曲线精度高,阀芯导向面积大,抗振性好。调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。可用于控制各种不同压力和温度的流体。


二、HTS单座调节阀技术指标

  工作范围∶软阀座的工作温度和压差

  公称通径∶40~200mm

  公称压力∶ANSI 125、150、300、600

  JIS 10 、16 、20、 30 、40K

  PN1.6、 4.0 、6.4MPa

  连接形式∶法兰式:FF、RF、RJ和LG

  压盖型式∶螺栓压紧式

  填料∶V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石墨编织填料。


三、HTS单座调节阀Cv值和行程


称通径(㎜)
40
50
65
80
100
150
200
阀座直径(㎜)
25
32
40
32
40
50
40
50
65
50
65
80
65
80
100
100
125
150
125
150
200
额定
Cv值
高精度
阀芯
10
17
24
17
24
44
24
44
68
44
68
99
68
99
175
175
275
360
275
360
640
高容量
阀芯

30

50

85

125

200

420

700
快开
阀芯

35

55

95

135

220

420

720
额定行
(㎜)
其它
阀芯
25
38
50
75
快开
阀芯
10
13
19
25
30
50

  备注∶高精度金属阀座流量特性符合IEC534-2

  1.空化和闪蒸,或者水的温度超过100℃过热场合,建议用9Cr18MOV不锈钢。

  2.空化、闪蒸、禁油及常处于关闭状态下的调节阀,不管工作温度和压差多大,建议堆焊司太莱合金。
