产品名称：
|

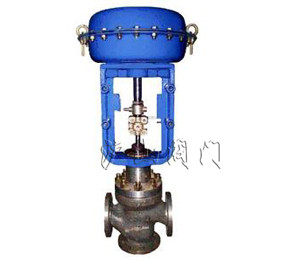

三通合流分流调节阀
|
产品型号：
|
HMT\HDT
|
|
驱动方式：
|
气动、电动
|
连接形式：
|
焊接、法兰
|
|
结构形式：
|
三通
|
密封材料：
|
橡胶
|
|
压力范围：
|
1.6～6.4MPa
|
公称通径：
|
DN25-DN300
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、HMT\HDT三通合流分流调节阀简介
三通合流分流调节阀将一种流体分成两路流体。电动三通合流调节阀和电动三通分流调节阀公称通径由25mm至330mm，公称压力有PN1.6、4.0、6.4Mpa，适用液体温度由-60℃至450℃，控制信号为0-10或4-20mADC，泄漏量标准为IV级和VI级，流量特性有直线、抛物线两种。配用不同的阀盖可分为普通型和散热型两种。
二、HMT\HDT三通合流分流调节阀特点
ZDQX电子式电动三通分流调阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。文丘里角型调节阀电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。电子式电动三通调节阀具有调节精度高，动作稳定可靠等优点。合流型主要用于将两种流体混合成第三种流体;分流型主要用于将一股流体分成两股流体。该产品可代替两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节与控制。
三、HMT\HDT三通合流分流调节阀性能指标
电动三通合流、分流调节阀 技术参数和性能指标阀体、阀盖WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座1Cr18Ni9Ti、司钛莱合金堆焊
填料聚四氟乙烯、不锈钢波纹管
阀杆推杆2Cr13、1Cr18Ni9Ti
衬套2Cr13
垫片橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
固有流量特性直线、抛物线
工作温度(℃)
普通型:铸铁：-20～200、 铸钢：-40～250、 铸不锈钢：-60～250
散热型:-40～450、 铸不锈钢: -60～450
介质温度(℃) 200以下(对合流阀而言)
固有可调比R30：1
公称压力PN (Mpa) 1.6、 4.0、 6.4
允许泄漏量硬密封：Ⅳ级、 软密封：Ⅵ级
作用方式 电开式、电关式
信号范围(mA.DC)0～10、 4～20
电源电压220V、 50HZ
四、HMT\HDT三通合流分流调节阀技术参数
电动三通合流、分流调节阀 详细技术参数
|
公 称 通 径 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量
系数Kv
|
合 流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
|
额定行程L(mm)
|
16
|
25
|
40
|
60
|
100
|
|
|
|
|
|
|
|
|
|
固有流量特性
|
直线、抛物线
|
|
|
|
|
|
|
|
|
|
|
|
|
|
工作温度(℃)
|
普通型：铸铁：-20～200、 铸钢：-40～250、 铸不锈钢：-60～250
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
散热型：-40～450、 铸不锈钢：-60～450
|
|
|
|
|
|
|
|
|
|
|
|
|
|
介质温度（℃）
|
200以下（对合流阀而言）
|
|
|
|
|
|
|
|
|
|
|
|
|
|
固有可调比R
|
30：1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
公称压力PN (Mpa)
|
1.6、4.0、6.4
|
|
|
|
|
|
|
|
|
|
|
|
|
|
允许泄漏量
|
硬密封：Ⅳ级、 软密封：Ⅵ级
|
|
|
|
|
|
|
|
|
|
|
|
|
|
作用方式
|
电开式、电关式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
信号范围（mA.DC）
|
0～10、 4～20
|
|
|
|
|
|
|
|
|
|
|
|
|
|
电源电压
|
220V、 50HZ
|
|
|
|
|
|
|
|
|
|
|
|
|
五、HMT\HDT三通合流分流调节阀外形尺寸
电动三通合流、分流调节阀 外形尺寸(单位：mm)
|
公称通径
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
法兰
距离
L
|
PN16
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
670
|
770
|
|
PN40
|
190
|
200
|
220
|
255
|
285
|
310
|
360
|
430
|
465
|
560
|
690
|
795
|
|
|
PN64
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
752
|
819
|
|
标准
阀盖
H1
|
PN16
|
805
|
821
|
843
|
878
|
989
|
1014
|
1016
|
1149
|
1210
|
1230
|
1980
|
2100
|
|
PN40
|
805
|
821
|
843
|
878
|
989
|
1014
|
1016
|
1149
|
1210
|
1230
|
1980
|
2100
|
|
|
PN64
|
825
|
841
|
863
|
898
|
1009
|
1034
|
1056
|
1179
|
1216
|
1300
|
2120
|
2460
|
|
中温型
阀盖
H1
|
PN16
|
1005
|
1021
|
1043
|
1078
|
1239
|
1264
|
1266
|
1469
|
1530
|
1550
|
2330
|
2450
|
|
PN40
|
805
|
821
|
843
|
878
|
989
|
1014
|
1016
|
1149
|
1210
|
1230
|
2330
|
2450
|
|
|
PN64
|
1025
|
1041
|
1063
|
1098
|
1259
|
1284
|
1306
|
1499
|
1526
|
1620
|
2370
|
2710
|
|
|
H2
|
PN16
|
140
|
150
|
160
|
180
|
200
|
222
|
220
|
270
|
280
|
306
|
474
|
584
|
|
PN40
|
140
|
150
|
160
|
180
|
200
|
222
|
220
|
270
|
280
|
306
|
|
|
|
|
PN64
|
分流
|
160
|
170
|
180
|
200
|
220
|
242
|
260
|
300
|
322
|
376
|
|
|
|
合流
|
160
|
170
|
180
|
200
|
220
|
242
|
260
|
325
|
322
|
376
|
|
|
|
|
B
|
460
|
530
|
630
|
|
|
|
|
|
|
|
|
|
|
|
法兰标准
|
GB：1.6、2.5、4.0、6.4Mpa ANSI：150、300、600Lb JIS：10K、20K、30K
|
|
|
|
|
|
|
|
|
|
|
|
|
