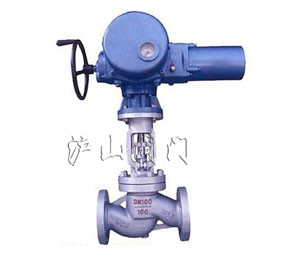

| 产品名称： | 国标电动截止阀 | 产品型号： | Q941 |
| 驱动方式： | 电动 | 连接形式： | 法兰 |
| 结构形式： | 直通式 | 密封材料： | 硬质合金、本体材料 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN50-DN300 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、国标电动截止阀介绍
国标电动截止阀(Globe Valve)的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。电动截止阀只适用于全开和全关，不允许作调节和节流。

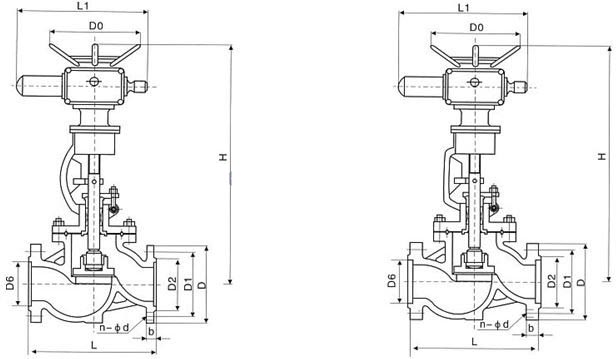

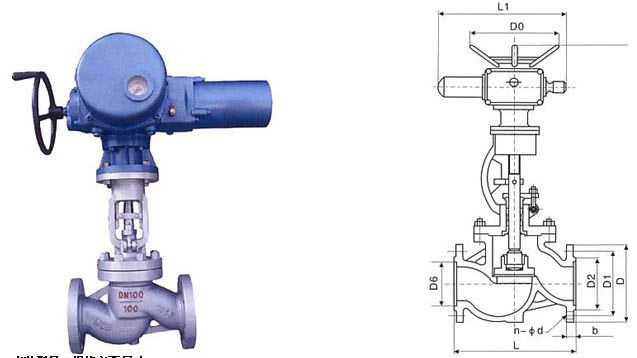

二、国标电动截止阀电装型号规格主要尺寸
|
1.6MPa |
DN |
L |
D |
D1 |
b |
n-Φd |
电装型号 |
L1 |
H |
D0 |
|
凸面法兰 RF J941H J941Y J941W J941F J941N
16C 16P 16R 16I |
50 |
230 |
160 |
125 |
16 |
4-Φ18 |
DZW10 |
590 |
645 |
365 |
|
65 |
290 |
180 |
145 |
18 |
4-Φ18 |
DZW10 |
590 |
690 |
365 |
|
|
80 |
310 |
195 |
160 |
20 |
8-Φ18 |
DZW20 |
590 |
715 |
365 |
|
|
100 |
350 |
215 |
180 |
20 |
8-Φ18 |
DZW20 |
590 |
770 |
365 |
|
|
125 |
400 |
245 |
210 |
22 |
8-Φ18 |
DZW30 |
590 |
780 |
365 |
|
|
150 |
480 |
280 |
240 |
24 |
8-Φ23 |
DZW45 |
590 |
875 |
365 |
|
|
200 |
600 |
335 |
295 |
26 |
12-Φ23 |
DZW60 |
810 |
967 |
470 |
|
|
250 |
650 |
405 |
335 |
30 |
12-Φ25 |
DZW90 |
810 |
1153 |
470 |
|
|
300 |
750 |
460 |
410 |
30 |
12-Φ25 |
DZW120 |
830 |
1292 |
550 |
|
|
2.5MPa |
50 |
230 |
160 |
125 |
20 |
4-Φ18 |
DZW10 |
590 |
645 |
365 |
|
凸面法兰 RF J941H J941Y J941W
25 25P 25R 25I |
65 |
290 |
180 |
145 |
22 |
8-Φ18 |
DZW10 |
290 |
690 |
365 |
|
80 |
310 |
195 |
160 |
22 |
8-Φ18 |
DZW20 |
590 |
715 |
365 |
|
|
100 |
350 |
230 |
190 |
24 |
8-Φ23 |
DZW20 |
590 |
770 |
365 |
|
|
125 |
400 |
270 |
220 |
28 |
8-Φ25 |
DZW30 |
590 |
780 |
365 |
|
|
150 |
480 |
300 |
250 |
30 |
8-Φ25 |
DZW45 |
810 |
875 |
470 |
|
|
200 |
600 |
360 |
310 |
34 |
12-Φ25 |
DZW60 |
810 |
967 |
470 |
|
|
250 |
650 |
425 |
370 |
36 |
12-Φ30 |
DZW90 |
830 |
1153 |
550 |
|
|
300 |
750 |
485 |
430 |
40 |
12-Φ30 |
DZW120 |
830 |
1292 |
550 |

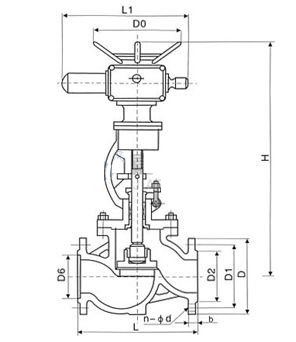

三、国标电动截止阀电装型号 >规格主要尺寸
|
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-Φd |
电装型号 |
L1 |
H |
D0 |
|
凹凸法兰 MFM J941H J941Y J941W
40 40P 40R 40I |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
ZDW10 |
590 |
645 |
365 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
8-Φ18 |
ZDW10 |
590 |
690 |
365 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
ZDW20 |
590 |
715 |
365 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-Φ23 |
ZDW30 |
590 |
770 |
365 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-Φ25 |
ZDW45 |
810 |
782 |
470 |
|
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
8-Φ25 |
ZDW60 |
810 |
875 |
470 |
|
|
200 |
600 |
375 |
320 |
282 |
260 |
38 |
12-Φ30 |
ZDW90 |
830 |
1160 |
550 |
|
|
6.4MPa |
50 |
300 |
175 |
135 |
105 |
88 |
26 |
4-23Φ |
ZDW10 |
590 |
710 |
365 |
|
凹凸法兰 MFM J941H J941Y J941W
64 64P 64R 64I |
65 |
340 |
200 |
160 |
130 |
110 |
28 |
8-Φ23 |
ZDW20 |
590 |
750 |
365 |
|
80 |
380 |
210 |
170 |
140 |
121 |
30 |
8-Φ23 |
ZDW30 |
590 |
785 |
365 |
|
|
100 |
430 |
250 |
200 |
168 |
150 |
32 |
8-Φ25 |
ZDW45 |
810 |
837 |
470 |
|
|
125 |
500 |
295 |
240 |
202 |
176 |
36 |
8-Φ30 |
ZDW60 |
810 |
1031 |
470 |
|
|
150 |
550 |
340 |
280 |
240 |
204 |
38 |
8-Φ34 |
ZDW90 |
830 |
1066 |
550 |
|
|
200 |
650 |
405 |
345 |
300 |
260 |
44 |
12-Φ34 |
ZDW120 |
830 |
1213 |
550 |
|
10.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-Φd |
电装型号 |
L1 |
H |
D0 |
|
凹凸法兰 MFM J941H J941Y J941W
100 100P 100R 100I |
50 |
300 |
195 |
145 |
112 |
88 |
28 |
4-Φ25 |
DZW20 |
590 |
714 |
365 |
|
65 |
340 |
220 |
170 |
138 |
110 |
32 |
8-Φ25 |
DZW30 |
590 |
734 |
365 |
|
|
80 |
380 |
230 |
180 |
148 |
121 |
34 |
8-Φ25 |
DZW45 |
810 |
847 |
470 |
|
|
100 |
430 |
395 |
210 |
172 |
150 |
38 |
8-Φ30 |
DZW60 |
810 |
950 |
470 |
|
|
125 |
500 |
310 |
250 |
210 |
176 |
42 |
8-Φ34 |
DZW90 |
830 |
1142 |
550 |
|
|
150 |
550 |
350 |
290 |
250 |
204 |
46 |
12-Φ34 |
DZW120 |
830 |
1240 |
550 |
|
|
200 |
650 |
430 |
360 |
312 |
260 |
54 |
12-Φ41 |
DZW180 |
870 |
1425 |
320 |
|
|
16.0MPa |
50 |
300 |
215 |
165 |
132 |
88 |
36 |
8-Φ25 |
DZW30 |
590 |
562 |
365 |
|
凹凸法兰 MFM J941H J941Y J941W
160 160P 160R 160I |
65 |
340 |
245 |
190 |
152 |
110 |
44 |
8-Φ30 |
DZW45 |
810 |
743 |
470 |
|
80 |
380 |
260 |
205 |
168 |
121 |
46 |
8-Φ30 |
DZW90 |
830 |
820 |
550 |
|
|
100 |
430 |
300 |
240 |
200 |
150 |
48 |
8-Φ34 |
DZW120 |
830 |
935 |
550 |
|
|
125 |
500 |
355 |
285 |
238 |
176 |
60 |
8-Φ41 |
DZW180 |
870 |
1180 |
320 |
|
|
150 |
550 |
390 |
318 |
270 |
204 |
66 |
12-Φ41 |
DZW250 |
870 |
1290 |
320 |
