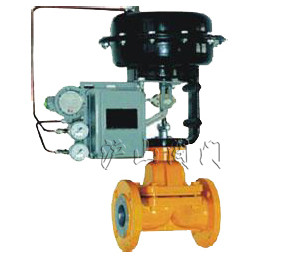

气动衬氟隔膜调节阀



产品名称：	气动衬氟隔膜调节阀	产品型号：	G41F46
驱动方式：	气动	连接形式：	法兰
结构形式：	堰式	密封材料：	橡胶
压力范围：	1.6～6.4MPa	公称通径：	DN15-DN300
常用材质：	碳钢、不锈钢	技术咨询：	021-31007323

一、气动衬氟隔膜调节阀概述

      气动衬氟隔膜调节阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。

突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。


二、气动衬氟隔膜调节阀详细信息

品牌：沪山	型号：G41F46	材质：衬氟
连接形式：法兰	结构形式：堰式	公称通径：15-300（mm）
适用介质：各种高腐蚀化学介质	驱动方式：手动	压力环境：常压
工作温度：常温	标准：国标	流动方向：双向
零部件及配件：手轮	用途：调节	类型(通道位置)：二通式
规格：15,20,25,32,40,50,65,80,100,125,150,200,250,300	属性：属性值



三、气动衬氟隔膜调节阀特征

1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。
2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。
3、隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；电动单座调节阀连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
4.一般不宜用于温度高于150度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用
漏率：≤1.3×10-5Pa。L/S；工作温度：氟橡胶-30℃～+150℃；




四、气动衬氟隔膜调节阀主要衬材料

聚全氟乙烯 FEP (F46)
适用介质
任何有机溶剂或试剂，稀或浓无 机 酸，碱，酮，芳烃，氯化烃等。
使用温度：-85~150
特点：力学，电性能和化学稳定性基本与F4相同，但突出优点是动击韧性
高，有极好的耐候性和辐射性。



五、气动衬氟隔膜调节阀注意事项

1.阀门应存放在干燥通风的室内，严禁堆迭放置。
2.库存阀门的通路两端必须封口，以防异物进入内腔而损伤密封部件。且应避免与油类或其它易燃物品接触。
3.本阀的金属加工表面应清除污垢，并涂以防锈剂。
4.衬胶层或橡胶隔膜表面切勿涂刷油脂类物品，以免产生橡胶溶胀而影响阀门使用寿命。
5.在存放期间或停用期间，应逆时针旋转手轮，使阀门处于微启状态，避免使隔膜因长期受压而失去弹性。
6.运输过程中或安装时，吊索不得系结在手轮或阀杆上。并严禁与其它金属或硬质物撞击，以防损伤零件和衬层。 字串6
7.安装前，应仔细核对管路的运行条件及介质是否与本阀规定的适用范围相符，避免选型不当而造成不必要的损失，乃致发生意外事故。
8.本阀除不宜应用于真空管路外，可在管路的任意位置安装作双向流动，但应确保操作和维修的方便。
9.安装时，应将阀体内腔清洗干净，防止污垢卡阻或损伤密封部件，并检查各部位连接螺栓是否均匀紧固。
10.运行中必须经常检查与介质接触的部件，并按实际使用情况，定期更换易损部件。
11.当需要换隔膜时，应注意切勿将隔膜拧得过紧或过松。
12.本阀如应用于间断性运行管路上，则在停止使用期间，应清洗与介质接触部位，以延长使用寿命。
13.在手动操作纵阀门时，不得借助于辅助杠杆使阀门启闭，以免扭矩过大而损伤驱动零件或密封部位。
14.经检修后的阀门，在应用前，需按有关测试规定进行密封性试验，合格后方能安装。并作好维修记不以备查考。
