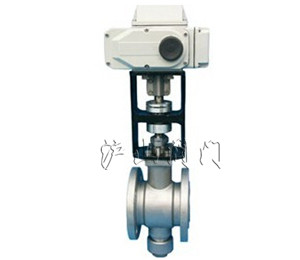

电动多功能偏心旋转阀


电动多功能偏心旋转阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 电动多功能偏心旋转阀   产品型号 沪山
  驱动方式 电动   连接形式 焊接、法兰
  结构形式 偏心   密封材料 橡胶
  压力范围 1.6~6.4MPa   公称通径 DN25-DN300
  常用材质 碳钢、不锈钢   技术咨询 021-31007323





一、电动多功能偏心旋转阀介绍

  电动多功能偏心旋转阀是生产工程自动调节系统中的一个重要环节之一。以220V交流电源为动力,接受三位继电信号实现阀门的开关动作。如配用DF-1型伺服放大器后,可以接受010mADC标准信号的DDZ-Ⅱ型电动单元组合仪表配套使用,实现阀门连续动作。该产品结构简单,体积小,重量轻,使用方便,价格低廉,适用于冶金、化工、石油、轻工、食品等部门的自动控制系统中。

二、电动多功能偏心旋转阀原理

  电动蝶阀是由电动执行机构(可逆电动机,精密反馈电位器,蜗轮,蜗杆手轮机构,限位开关,航空插座等)和偏心旋转阀(阀心、阀座、阀体、阀轴及密封填料)两部分组成。

  当电机绕组加入220V交流电后,定子上二个相隔90o电角度的定子绕组借助于裂相电容器,使二个绕组获得90o相位差的交流电,其合成矢量产生的定子转磁场,与转子磁场作用产生电磁转矩,使转子旋转。转子带动蜗轮蜗杆机构旋转,由蜗轮带动阀芯转动和阀座产生相对位移,从而改变调节阀的流通截面积,以达到调节工艺参数目的。



三、电动多功能偏心旋转阀特点

  一、进口电动多功能偏心旋转阀特点

  1、特点比较

  传统调节阀 全功能阀

  流量复杂 Kv值小 流路简单,流阻小,Kv值大2~3

  防堵差(死区多、漩涡大) 阀体直通,死区少

  体积大、笨重 体积小、重量轻

  2

  创新发明之一:字型支架

  解决了三大难题

  防止轴向窜动,定位准确

  承受重力

  克服振动

  创新发明之二:“S”阀座和阀芯、阀座的硬化处理

  1.“S”阀座——刚柔相济,增加弹性变形,解决阀座在高温和大温差情况下热胀冷缩的问题。

  2.工艺处理——解决外硬内软问题:芯座超硬化处理,表面硬度高达HRc65~70(而堆焊STL合金硬度只能达到HRc4045),解决了冲蚀、汽蚀、划伤、拉伤等问题,提高密封面寿命;里面硬度低,解决超硬带来的脆裂问题。

  二、调节阀

  1、采用精小型多弹簧执行机构,降低高度和重量

  2、采用“S”流道的设计,降低了阀门的阻力系数

  3、对耐冲蚀、汽蚀的场合,芯座采用表面硬化处理,表面硬度高达HRc65~70;堆焊STL合金硬度只能达到HRc4045,解决了冲蚀、汽蚀、划伤、拉伤等问题,提高密封面寿命;里面硬度低,解决超硬带来的脆裂问题。表面硬化处理是阀芯阀座整体表面硬度得到提高,堆焊STL合金只是密封面局部硬度得到提高。

  三、衬四氟球阀

  1、主要是衬氟工艺问题

  解决衬氟塑料与母体之间膨胀收缩问题

  解决氟塑料气孔问题

  代替隔膜阀
