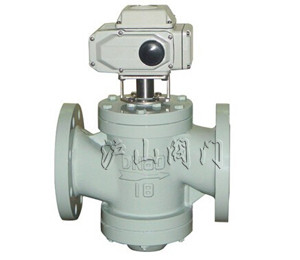

EDRV动态平衡电动调节阀


EDRV动态平衡电动调节阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 动态平衡电动调节阀   产品型号 EDRV
  驱动方式 电动   连接形式 焊接、法兰
  结构形式 二通   密封材料

PTFE

  压力范围 1.6~6.4MPa   公称通径 DN25-DN150
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖EDRV动态平衡电动调节阀〗制造商,也是国内大型【调节阀门】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖EDRV动态平衡电动调节阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供优质的服务。



一、 EDRV动态平衡电动调节阀概述

EDRV动态平衡电动调节阀是区别于传统的电动调节阀的新一代产品。是动态平衡与电动调节一体化的产品。如右图所示,在系统负荷波动较大的流量系统中,当系统压力变化时,动态平衡电动调节阀二端的压差(P1-P3)也随之变化.

(1)当进口压力P1 \升高时,(P1-P2)增大,这时电动阀阀芯向上运动。使P1 P2 间开度减少,气动V形调节球阀阀芯压力P2降低;当进口压力P1降低时,(P1-P2 )间开度增大阀芯压力P2高。因此,无论系统的压力怎样变化,通过电动阀阀芯调节作用,P2P3间的压差始终保持不变。因此这种电动阀的抗干扰能力强、具有动态平衡的功能

(2)当电动执行器接受控制信号使阀轴延 R 向旋转时,P2P3间的开度也随之变化。由于不管系统压差(P1-P3)如何变化,P2P3 间的压差(P2-P3 )始终不变,因此对应任一开度位置,其输送的水流量都是一定的,并且电动调节阀实际的流量特性曲线与其不早不晚的流量特性曲线一致的,没有偏离,因此这种电动调节阀比传统的电动调节阀具有更好的调节性能。

二、EDRV动态平衡电动调节阀材质

阀体

阀套

阀芯

膜片

密封

电动执行器外壳

球墨铸铁

不锈钢

黄铜

EPDM

PTFE

铝合金

二、 EDRV动态平衡电动调节阀术参数

阀门形式

型号

规格

压差范围( KPa

流量范围(m3/h

工作压力

流量误差

流体温度

二通

EDRV1

DN25

30300

0.22.9

PN16

5%

0100

EDRV2

DN32

30300

0.54.7

EDRV3

DN40

30300

17.7

EDRV4

DN50

30300

212.1

EDRV5

DN65

30300

320.4

EDRV6

DN80

30300

530.8

EDRV7

DN100

30300

1045.3

EDRV8

DN125

30300

1570.7

EDRV9

DN150

30300

20101.8

EDRV10

DN150

40400

30110

三、  EDRV动态平衡电动调节阀尺寸参数

阀门形式

型号

规格

外形尺寸

长(L

下高(H2

上高(H1



二通

EDRV1

DN25

160

70

265

EDRV2

DN32

180

100

275

EDRV3

DN40

200

110

285

EDRV4

DN50

230

120

290

EDRV5

DN65

290

124

339

EDRV6

DN80

310

150

348

EDRV7

DN100

350

158

357

EDRV8

DN125

400

193

379

EDRV9

DN150

480

193

379

EDRV10

DN150

480

193

379
