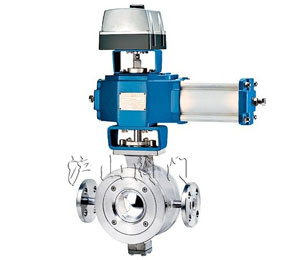

ZSS-HVT气动V型夹套保温球阀


ZSS-HVT气动V型夹套保温球阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 气动V型夹套保温球阀   产品型号 ZSS-HVT
  驱动方式 气动   连接形式 法兰
  结构形式 V型   密封材料 不锈钢、PTFE
  压力范围 1.6~2.5MPa   公称通径 DN20-DN300
  常用材质 碳钢、不锈钢   技术咨询 021-31007323




一、ZSS-HVT气动V型夹套保温球阀概述

        ZSS-HVT气动V型夹套保温阀是一种直角回转结构的高级控制阀,其由活塞式双作用或单作用(弹簧复位式)气动执行器和V型阀结构组成,它与电气阀门定位器配套使用,可实现比例调节;与电磁阀及控制箱配套使用,可实现二位切断控制。V型球阀阀芯设计成带有特殊形状的V型缺口,具有精确的流量特性和控制功能,适用于气体、液体、固态颗粒状等介质的控制。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动化控制系统。


二、ZSS-HVT气动V型夹套保温球阀产品特点

  1、气动V型球阀以压缩空气为动力,通过活塞齿条,齿轮的机械传动阀杆,以角行程输出的扭矩转动球体0~90°,就能完成启闭动作或调节动作。通过配套电气阀门定位器输入4-20mA电流信号,改变阀芯的旋转角度(0-90°任意角度),实现调节控制流量等参数。控制精确、体积小、重量轻、流阻小、流量系数大,结构简单、密封性能好。是真正的高效率进行控制工艺状况的一种阀门。

  2、ZSS/HR气动O型切断球阀具有出色的调节特性:V型阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。

  3、大流动容积:由于它的流线型外形以及满直角回转控制缘故,使容积的大值特别高,流通能力特别大,流通阻力小,因此可以使用较小的更加经济实用的阀门尺寸。

  4、V型阀采用双轴承结构,机械稳定性高,启动扭矩小,保证了阀门具有极好的灵敏度和感应速度。

  5、大可靠(安全)性:阀体为一个整体结构,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏。

  6、金属阀座的优越密封性:V型阀采用弹性可动金属阀座,具有自助补偿功能,并具有优越密封性能及超长的使用寿命。在流向上,泄漏量≤10--5×额定流量系数。

  7、超强的剪切能力:V型阀采用金属硬密封结构时,V型阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切力,能切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。

  8、气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损。



二、ZSS-HVT气动V型夹套保温球阀产品标准

  公称压力:PN1.6、2.5Mpa、ANSI150

  公称通径:DN20~300mm

  工作温度:硬密封:-40~300℃ 软密封:-40~180℃

  流量特性:近似等百分比。

  气源压力:0.5~0.7Mpa

  阀座形式:不锈钢可动硬密封、PTFE软密封。

  气动执行器:ZXQ系列单活塞执行器

  主要材质:阀体 (1)WCB (2)304 (3)316 (4)316L

  阀芯 (1)304 (2)316 (3)316L

  可选附件:(1)电气阀门定位器:A.进口 B.国产

  (2)电磁阀、回讯器

  (3)连接法兰、螺栓:A.A3钢 B.不锈钢
