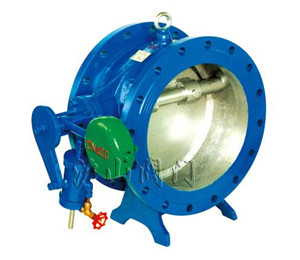

H47XF蝶式缓冲止回阀


H47XF蝶式缓冲止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

  产品名称

H47XF蝶式缓冲止回阀

  产品型号

H47XF蝶式缓冲止回阀

  驱动方式

手动

  连接形式

法兰

  结构形式

蝶式

  密封材料

 橡胶,硬质合金

  压力范围

1.0~2.5MPa

  公称通径

DN200-DN1400

  常用材质

铸钢,不锈钢

  技术咨询

021-31007323

 沪山阀门制造(上海)有限公司是国内著名〖H47XF蝶式缓冲止回阀〗制造商,也是国内大型【水力控制阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖H47XF蝶式缓冲止回阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、H47XF蝶式缓冲止回阀介绍


       本厂生产的H47XF蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处,防止管网中介质逆流。自动消除破坏性水锤从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。微阻球形止回阀结构新颖、体积小、流体阻力小、运行平稳、密副可靠、耐磨损、缓冲性能好等特点 是工业用水和城市排污的最佳产品。

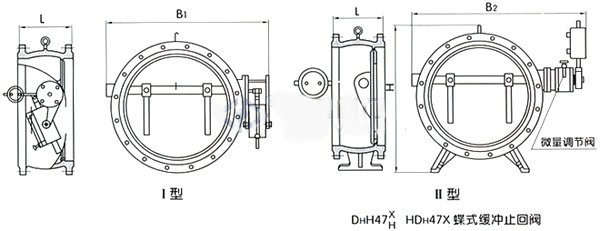

HH47、H47XF、HDH47X蝶式缓冲止回阀 结构图-沪山阀门制造(上海)有限公司



二、H47XF蝶式缓冲止回阀主要零件材料


零件名称

阀体

蝶 板

密封圈

阀杆

填料

材料

灰铸铁
碳钢

灰铸铁、铸钢、球墨铸铁

丁腈耐油橡胶、
氯丁橡胶

不锈钢

聚四氟乙烯



三、H47XF蝶式缓冲止回阀主要技术参数


型号

公称压力
PN(MPa)

试验压力Ps(MPa)

工作压力
P(MPa)

介质温度
(℃)

适用介质

壳体

密封

H47X、H47H、H47X、
H47H、H47Xf、HD47X

1.0

1.5

1.1

1.0

0-80℃

水、油品
海水、污水

1.6

2.4

1.75

1.6

2.5

3.75

2.75

2.5


三、H47XF蝶式缓冲止回阀主要外形尺寸


公称通径
DN(mm)

尺 寸(mm)

L

H

B1

B2

200

230

550

540

600

250

250

630

600

700

300

270

690

650

740

350

290

780

710

800

400

310

860

770

870

450

330

910

830

920

500

350

980

900

1000


公称通径
DN(mm)

尺 寸(mm)

L

H

B1

B2

600

390

1070

1090

1250

700

430

1220

1200

1360

800

470

1320

1320

1480

900

510

1430

1420

1580

1000

550

1550

1550

1700

1200

630

1800

1780

1950

1400

710

1980

2000

2175
