产品名称：
|
叠加式液控单向阀
|
产品型号：
|
Z2S6型
|
|
驱动方式：
|
液控
|
连接形式：
|
螺纹
|
|
压力范围：
|
31.5MPa
|
公称通径：
|
DN6-DN22
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、Z2S6型叠加式液控单向阀简介：
液控单向阀是依靠控制流体压力，可以使单向阀反向流通的阀。这种阀在煤矿机械的液压支护设备中占有较重要的地位。液控单向阀与普通单向阀不同之处是多了一个控制油路K，当控制油路未接通压力油液时，液控单向阀就象普通单向阀一样工作，压力油只从进油口流向出油口，不能反向流动。当控制油路油控制压力输入时，活塞顶杆在压力油作用下向右移动，用顶杆顶开单向阀，使进出油口接通。若出油口大于进油口就能使油液反向流动。
二、Z2S6型叠加式液控单向阀分类：
液控单向阀是方向控制阀中的一种。具体分类：
方向控制阀按其在液压系统中的功能分为单向阀和换向阀两大类。
单向阀在液压传动中有普通单向阀和液控单向阀。
三、Z2S6型叠加式液控单向阀产品特点：
1、KUKING Z2S6型6X叠加式液控单向阀安装面按DIN24340 A型 ISO 4401和CETOP RP121H
2、KUKING Z2S6型6X叠加式液控单向阀按要求无泄漏密封一个或二个工作油口
3、KUKING Z2S6型6X叠加式液控单向阀适用于垂直结叠装
4、KUKING Z2S6型6X叠加式液控单向阀通径(NG)6mm
5、KUKING Z2S6型6X叠加式液控单向阀压力至31.5MPa
6、KUKING Z2S6型6X叠加式液控单向阀流量至100L/min
7、KUKING Z2S6型6X叠加式液控单向阀3种不同开启压力
四、Z2S6型叠加式液控单向阀型号说明：
|
Z2S6
|
6
|
--
|
1
|
6X
|
V
|
*
|
|
系列号码
|
通径
|
油口
|
开启压力
|
系列
|
氟橡胶密封
|
附加说明
|
|
Z2S6型 ６×叠加式液控单向阀
|
6
|
--：油口A和B无泄漏封闭
|
1：0.15Mpa
|
6X:60至69系列
|
无标记:丁腈橡胶密封
|
|
|
A：油口A无泄漏封闭
|
2:0.3Mpa
|
（60-69安装和连接尺寸相同）
|
适用于符合DIN51524的矿物油（HL，HLP）
|
|
B:油口B无泄漏封闭
|
3:0.7Mpa
|
|
V:氟橡胶密封
|
|
|
|
|
适用于磷酸脂
|
|
|
|
|
（HFD-R）
|
五、Z2S6型叠加式液控单向阀技术参数：
|
油液
|
矿物油（HL，HLP）按DIN51524
磷酸酯（HFD-R）
|
|
油液清洁度
|
油液高污染度按NAS1638第9级推荐过滤器小过滤精度为Β10≥75。
|
|
油液温度范围(°C)
|
-30至+80对丁晴橡胶密封件
|
|
油液温度范围(°C)
|
-20至+80对丁氟橡胶密封件
|
|
油液粘度范围 (mm2/s)
|
2.8至500
|
|
液压油工作压力Mpa
|
31.5
|
|
大流量L/min
|
60
|
|
流动方向
|
见符号
|
|
自由流动开启压力
|
见特性曲线
|
|
面积比
|
A1/A2=1/3
|
|
重量kg
|
大约0.8
|

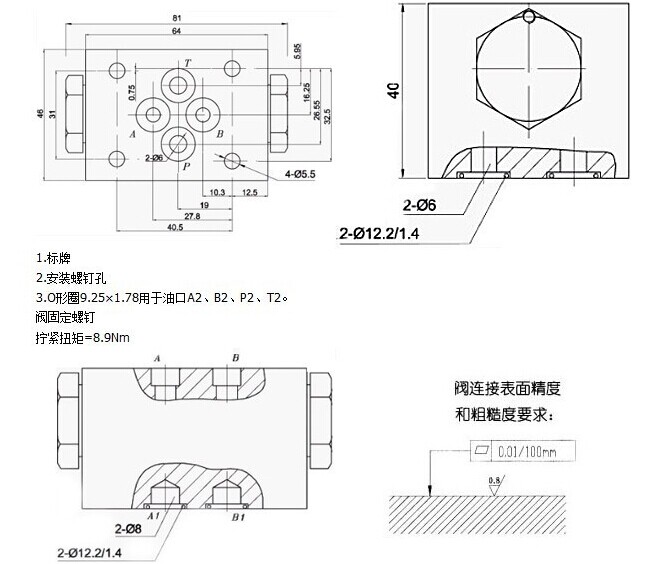

六、Z2S6型叠加式液控单向阀尺寸图：

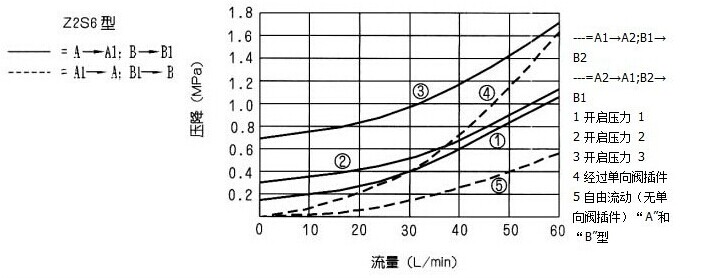

七、Z2S6型叠加式液控单向阀性能曲线：

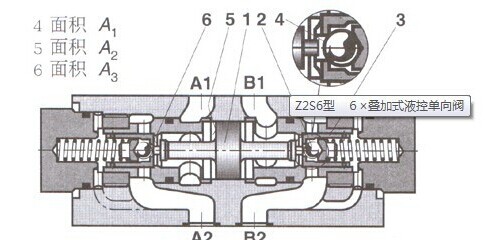

八、Z2S6型叠加式液控单向阀结构图：
九、Z2S6型叠加式液控单向阀注意事项：
现场实践证明，液控单向阀在使用维修过程中容易出现问题，以下是注意事项。
(1)必须保证液控单向阀有足够的控制压力，绝对不允许控制压力失压。应注意控制压力是否满足反向开启的要求。如果液控单向阀的控制引自主系统时，则要分析主系统压力的变化对控制油路压力的影响，以免出现液控单向阀的误动作。
(2)根据液控单向阀在液压系统中的位置或反向出油腔后的液流阻力(背压)大小，合理选择液控单向阀的结构(简式或复式)及泄油方式(内泄或外泄)。对于内泄式液控单向阀来说，当反向油出口压力超过一定值时，液控部分将失去控制作用，故内泄式液控单向阀一般用于反向出油腔无背压或背压较小的场合;而外泄式液控单向阀可用于反向出油腔背压较高的场合，以降低小的控制压力，节省控制功率。系统若采用内卸式，则柱塞缸将断续下降发出振动和噪声。
