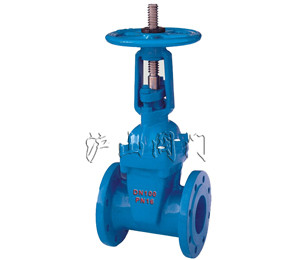

弹性座封闸阀


弹性座封闸阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 弹性座封闸阀   产品型号 Z45、RVCX、RVCH
  驱动方式 手动   连接形式 法兰
  结构形式 暗杆弹性   密封材料 丁晴橡胶
  压力范围 1.6~6.4MPa   公称通径 DN50-DN600
  常用材质 球墨铸铁、铸钢、不锈钢、316L   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖弹性座封闸阀〗制造商,也是国内大型【】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖弹性座封闸阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。



一、弹性座封闸阀简介:

       闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52'''' 。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。

  弹性座封闸阀又叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上有梯形螺纹,软密封闸阀通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上,再倒回 1/2-1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置(即行程)来确定。


二、弹性座封闸阀通过要求:


  1.1弹性座封闸阀规格及类别,应符合管道设计文件的要求。

  1.2弹性座封闸阀的型号应注明依据的国标编号要求。若是企业标准,应注明型号的相关说明。

  1.3弹性座封闸阀工作压力,要求≥管道的工作压力,在不影响价格的前提下,阀门可承受的工压应大于管道实际的工压;弹性座封闸阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏;阀门开启状况下,阀体应能承受二倍阀门工压的要求。

  1.4弹性座封闸阀制造标准,应说明依据的国标编号,若是企业标准,采购合同上应附企业文件。本类阀门在管道中一般应当水平安装。


三、弹性座封闸阀标质:



  2.1阀体材质,应以球墨铸铁,铸钢,不锈钢,316L为主,并注明牌号及铸铁实际的物理化学检测数据。

  2.2阀杆材质,力求不锈钢阀杆(2CR13),大口径阀门也应是不锈钢嵌包的阀杆。

  2.3螺母材质,采用铸铝黄铜或铸铝青铜,且硬度与强度均大于阀杆。

  2.4阀杆衬套材质,其硬度与强度均应不大于阀杆,且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。

  2.5密封面的材质

  ①弹性座封闸阀类别不一,密封方式及材质要求不一;

  ②普通楔式闸阀,铜环的材质、固定方式、研磨方式均应说明;

  ③弹性座封闸阀,阀板衬胶材料的物理化学及卫生检测数据;

  2.6阀轴填料

  ①由于管网中的弹性座封闸阀,通常是启闭不频繁的,要求填料在数年内不活动,填料亦不老化,长期保持密封效果;

  ②阀轴填料亦应在承受频繁启闭时,密封效果的良好性;

  ③鉴于上述要求,阀轴填料力求终身不换或十多年不更换;

  ④填料若需更换,气动阀设计应考虑能有水压的状况下更换的措施。

四、
弹性座封闸阀操作机构:



  3.1弹性座封闸阀操作时的启闭方向,一律应顺时针关闭。

  3.2由于管网中的气动阀,经常是人工启闭,启闭转数不宜过多,就是大口径阀门亦应在200-600转内。

  3.3为了便于一个人的启闭操作,在管道工压状况下,最大启闭力矩宜为240N-m。

  3.4弹性座封闸阀启闭操作端应为方榫,且尺寸标准化,并面向地面,以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。

  3.5弹性座封闸阀启闭程度的显示盘

  ①弹性座封闸阀启闭程度的刻度线,应铸造在变速箱盖上或转换方向后的显示盘的外壳上,一律面向地面,刻度线刷上荧光粉,以示醒目;

  ②指示盘针的材质在管理较好的情况下可用不锈钢板,否则为刷漆的钢板,切勿使用铝皮制作;

  ③指示盘针醒目,固定牢靠,一旦启闭调节准确后,应以铆钉锁定。

  3.6若弹性座封闸阀埋设较深,操作机构及显示盘离地面距离≥1.5m时,应设有加长杆设施,且固定稳牢,以便人们从地面上观察及操作。也就是说,管网中的阀门启闭操作,不宜下井作业。

五、弹性座封闸阀用途及特点:


  弹性座封闸阀用途

  弹性座封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用

  弹性座封闸阀特点

  1、平底式阀座,不出现污物堆积,使密封更可靠

  2、阀瓣整体包丁腈橡胶,阀门内件采用耐腐蚀不生锈钢和铜合金材料,可用于污水系统适应较恶劣的工作环境

  3、体积小,重量轻,便于安装和维修

  4、阀杆采用三道O型环密封,大大减少了开关时的磨擦阻力,开关轻巧不漏水。

六、
弹性座封闸阀的优势:


  弹性座封闸阀关闭时,密封面可以只依靠介质压力来密封 , 即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即闸阀关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。

  开启闸阀时,当闸板提升高度等于闸阀通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2-1圈 , 作为全开闸阀的位置。因此 , 闸阀的全开位置,按闸板的位置(即行程〉来确定。密封面易磨损,影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。

  长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象,克服了一般闸阀密封不良,生锈等缺陷,弹性座封闸阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果,具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。这就是弹性座封闸阀的好处以及优势所在。
